产品综述
6955BA/C/E信号收发仪为符合PXIe总线标准的3U模块化产品，该模块频率范围覆盖40MHz~8GHz/12GHz/26.5GHz、最大信号带宽1GHz、单边带相位噪声为-120dBc/Hz@20kHz频偏（载波10GHz，典型值），具有矢量信号分析、矢量信号发生与基于FPGA的实时信号处理和控制能力，能够同时完成微波矢量信号的接收与发射，对信号数据进行高速大容量存储与处理。优异的性能使其可广泛应用于射频半导体、通信系统、导航模拟、5G测试、物联网测试和收发类设备测试等领域。
主要特点：
频率范围宽：40MHz~8GHz/12GHz/26.5GHz
信号带宽大：最大带宽1GHz
输出功率高：≥+17dBm（40MHz~18GHz）（典型值）、≥+10dBm（18GHz~26.5GHz）
具备8路数字IO、可编程IO以及8路触发通道
支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
具备IQ数据高速传输接口，可配接数据流盘。
功能特点
-
丰富的功能

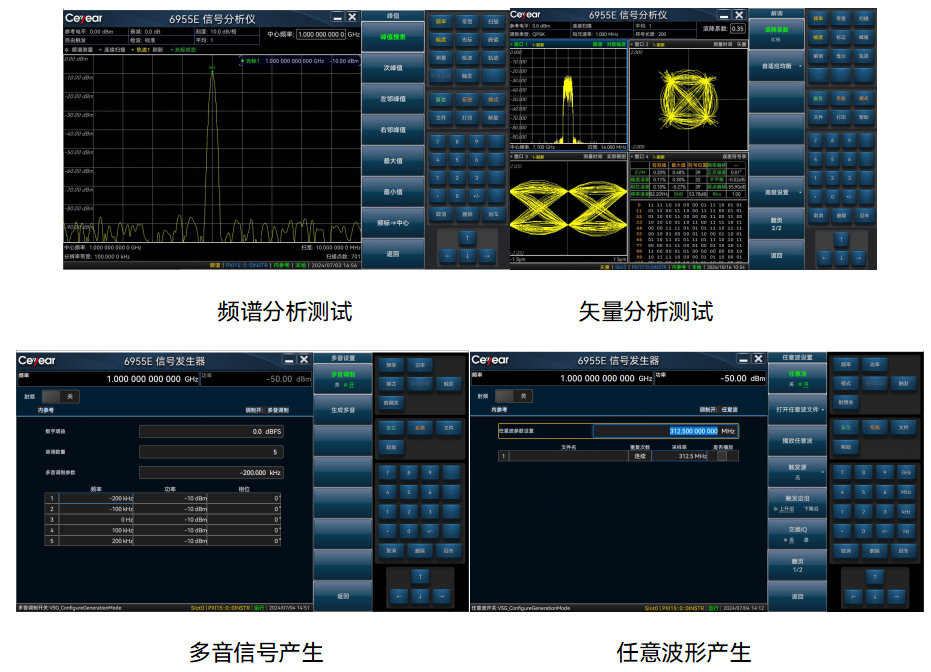

频谱分析测试
矢量分析测试
多音信号产生
任意波形产生
-
丰富的功能

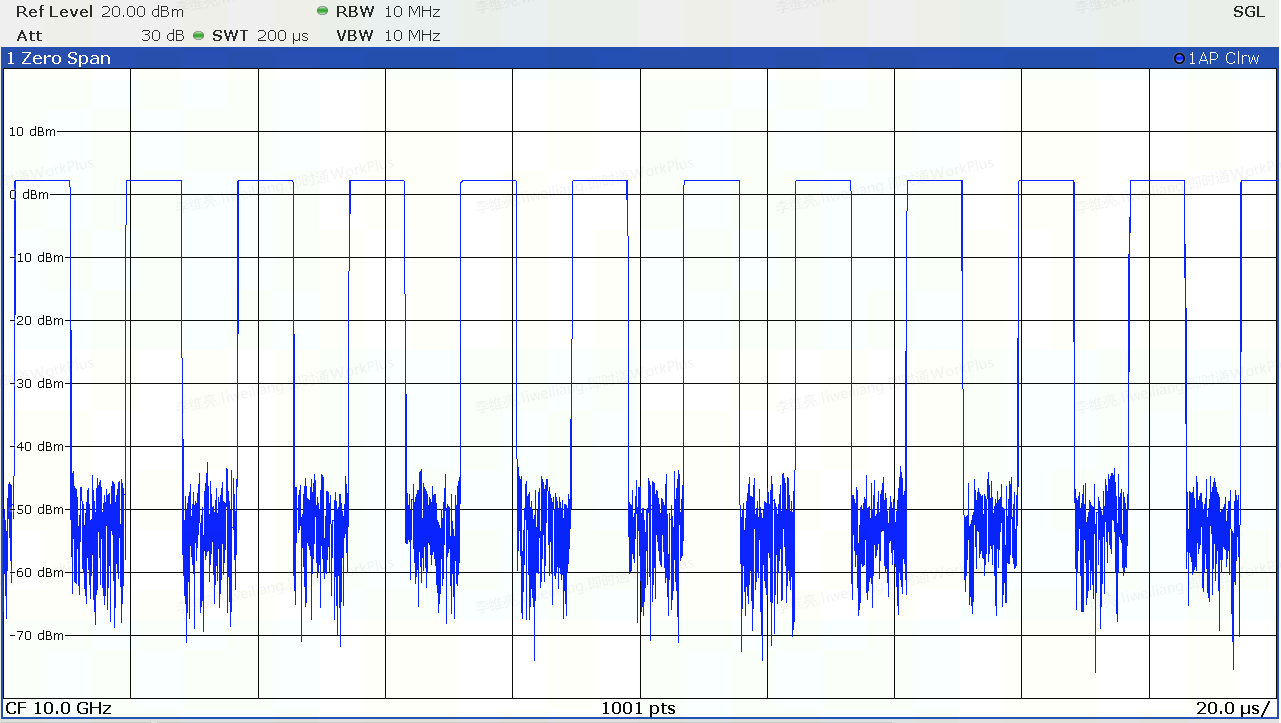

脉冲调制信号产生
-
优异的性能指标

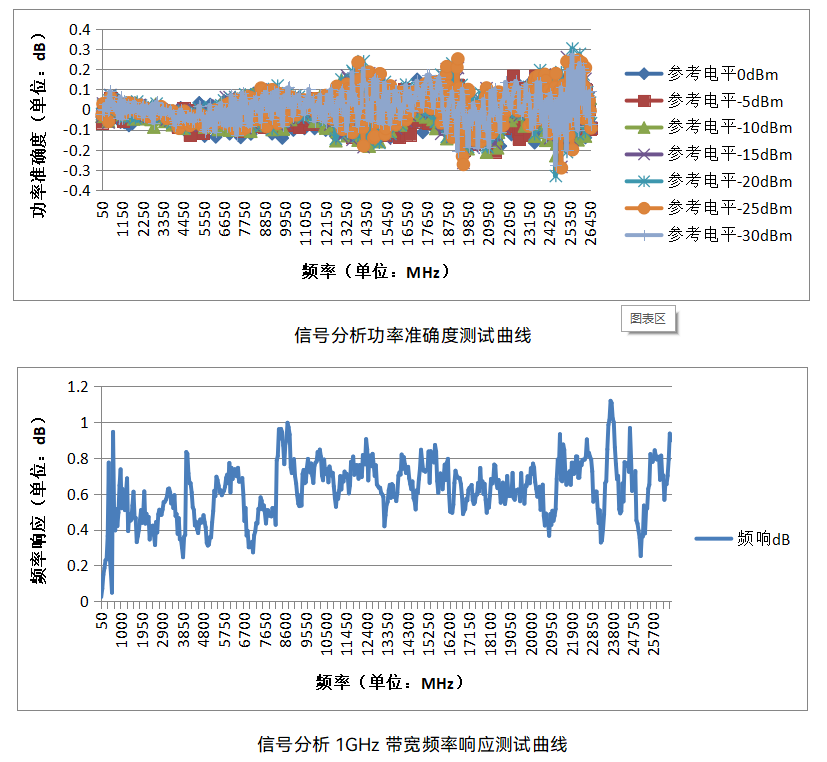

信号分析功率准确度测试曲线
信号分析1GHz带宽频率响应测试曲线
-
优异的性能指标

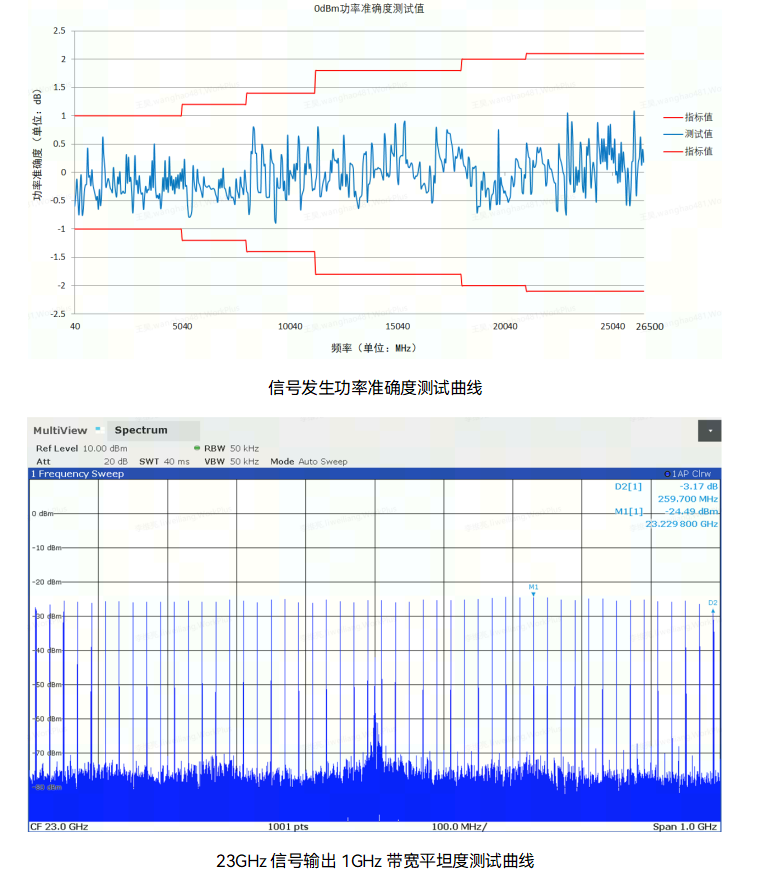

信号发生功率准确度测试曲线
23GHz信号输出1GHz带宽平坦度测试曲线
可拖动左右查看列表全部
|
型号 |
重量 |
功耗 |
温度范围 |
扫描模式 |
扫描驻留时间 |
对比 |
|---|
