技术规范

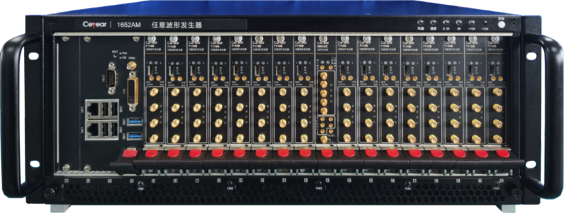

1652AM任意波形发生器主机 | |||||||
主机槽位数 | 总槽位数：18 | ||||||
标配已占用槽位数：3（主控器、6903AE定时同步器、7110B任意波形发生器各占用1槽） | |||||||
工作温度 | 0℃～+40℃ | ||||||
贮存温度 | -40℃～+70℃ | ||||||
供电电源 | 220VAC（50Hz±5％） | ||||||
功耗 | 标配 | ≤160W | |||||
单个7110B | ≤25W | ||||||
外形尺寸 | 宽×高×深=482.6mm×177 mm×450mm（不含把手与垫脚） | ||||||
7110B任意波形发生器 | |||||||
输出特性 | 单个模块输出通道数量 | 4 | |||||
输出模式 | 标配 | DC耦合输出 | |||||
1652AM-H14选件 | DAC直接输出 | ||||||
接口形式 | 单端50Ω SMA | ||||||
采样率 | 标配 | 1.2GSa/s（DAC 2x插值到2.4GSa/s） | |||||
1652AM-H13选件 | 600MSa/s，(300MSa/s)/N（N=1,2,3,...,1000000） | ||||||
输出信号频率范围 | DC～400MHz | ||||||
垂直分辨率 | 16bits | ||||||
单模块Mark输出数量 | 1 | ||||||
函数波形生成 （支持多模块相位同步） | 标配 | 正弦 | |||||
1652AM-H12选件 | 方波、脉冲、三角波、锯齿波 | ||||||
任意波形 | 用户自定义波形 | ||||||
任意波形存储深度 | 四通道共2G样点，每通道512 M样点 | ||||||
最大输出电压摆幅 (50欧负载, 正弦) | DC模式 | 2.0Vpp（@1MHz）， 2.0Vpp（@100MHz）， 1.8Vpp（@400MHz） | |||||
DAC模式（1652AM-H14选件） | 1.0Vpp（@1MHz）， 1.0Vpp（@100MHz）， 0.9Vpp（@400MHz） | ||||||
幅度准确度 (50欧负载，校准后测量) | ±5.0% ± 50 mV（@最大输出电压摆幅） | ||||||
直流偏置范围 (50欧负载，1652AM-H19选件激活时不支持用户设置直流偏置) | DC模式 | -2V ～ +2V (信号输出窗口为-2.5V～+2.5V) | |||||
DAC模式(1652AM-H14选件) | -1V ～ +1V (信号输出窗口为-1.5V～+1.5V) | ||||||
直流偏置分辨率 | 16bits | ||||||
直流偏置准确度 (50欧负载) | ±2.0% ± 10 mV | ||||||
正弦波 | 非谐波失真 (@700mVpp) | ≤-80dBc（@10MHz）， ≤-70 dBc（@100MHz）， ≤-65 dBc（@200MHz）， ≤-58 dBc（@400MHz） | |||||
谐波失真 (@700mVpp) | ≤-68 dBc（@10MHz）， ≤-56 dBc（@100MHz）， ≤-41dBc（@180MHz）, ≤-68 dBc（@400MHz） | ||||||
相位噪声 (@700mVpp) | ≤ -121 dBc/Hz(@400MHz，频偏10kHz） （若用户采用其他型号机箱，取决于机箱背板晶振的相噪） | ||||||
RMS抖动 | ≤1 ps （若用户采用其他型号机箱，取决于机箱背板晶振的抖动） | ||||||
噪声功率谱密度 （@700mVpp/100MHz，30MHz～400MHz谱密度） | DC模式 | ≤-138.5 dBm/Hz | |||||
DAC模式(1652AM-H14选件) | ≤-143.0 dBm/Hz | ||||||
方波、脉冲 （函数模式） | 最高频率 | 50MHz | |||||
脉冲 （任意波模式） | 最小边沿时间 (@700mVpp, 10%-90%) | ≤2.5ns | |||||
过冲 (@700mVpp) | 标配 | 2.5% 典型值 | |||||
1652AM-S91选件 | 支持用户根据实际测试环境精调过冲指标，使最终指标优于1% | ||||||
同步特性 | 模块内通道同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） | |||||
模块间通道 同步精度 | 30ps（未考虑电缆的差异，输出延时1ps步进可调） （若用户采用其他型号机箱，不支持模块间通道同步） | ||||||
多功能 I/O端口 | 每模块端口数量 | 1 | |||||
功能 | 外触发输入、内部触发输出、Mark输出 | ||||||
输入电平 | 3.3V LVTTL | ||||||
输出电平 | 3.3V LVTTL | ||||||
任意波形触发输出 | 触发方式 | 7110B本地触发 | 本地单次触发、本地面板外触发输入 | ||||
整机全局触发 （由定时同步器生成） | 固定间隔（固定间隔次数可设），单次，单次或定时器面板触发输入 | ||||||
参考时钟输出端口 | 频率 | 10MHz 或 100MHz可选 | |||||
输出电平 | 3.3V LVTTL | ||||||
6903AE定时同步器 | |||||||
触发同步信号 输出 | 数量 | 5 （多台整机同步时，主机自身也需要回环一路信号到‘触发同步输入’） | |||||
接口形式 | 差分100Ω 连接器 | ||||||
输出电平 | LVDS | ||||||
触发同步信号 输入 | 数量 | 1 | |||||
接口形式 | 差分100Ω 连接器 | ||||||
输入电平 | LVDS | ||||||
延时可调节 | 25ps步进（防止7110B采样到触发信号边沿） | ||||||
时基信号输出 | 数量 | 5（正常工作时，主机自身也需要回环一路信号到‘用户时基输入’） | |||||
接口形式 | MMCX | ||||||
频率 | 10MHz | ||||||
频率准确度 | ±0.5ppm | ||||||
输出电平 | 3.3V LVTTL | ||||||
用户时基输入 （正弦） | 数量 | 1 | |||||
接口形式 | MMCX | ||||||
输入电平 | 正弦（-10dBm~+5dBm） | ||||||
频率 | 10MHz±1ppm | ||||||
机箱时基输入 （LVTTL） | 数量 | 1 | |||||
接口形式 | MMCX | ||||||
输入电平 | 3.3V LVTTL方波 | ||||||
频率 | 10MHz±1ppm | ||||||
用户触发输入 | 数量 | 1 | |||||
接口形式 | MMCX | ||||||
输入电平 | 3.3V LVTTL | ||||||
主控器（CPU控制器） | |||||||
内存 | 16GB | ||||||
显示 | 1652AM主机不带显示器，需要用户自行外接显示器 | ||||||
存储 | 硬盘容量不低于400GB | ||||||
主控器前面板主要接口 | 1个DVI-I标准显示接口、4个USB2.0接口、2个千兆以太网接口 | ||||||
