产品综述

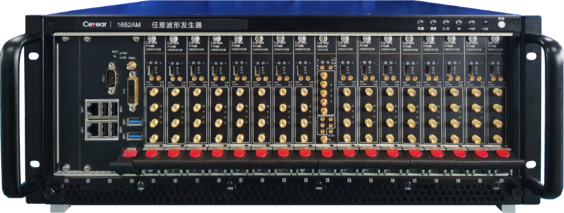

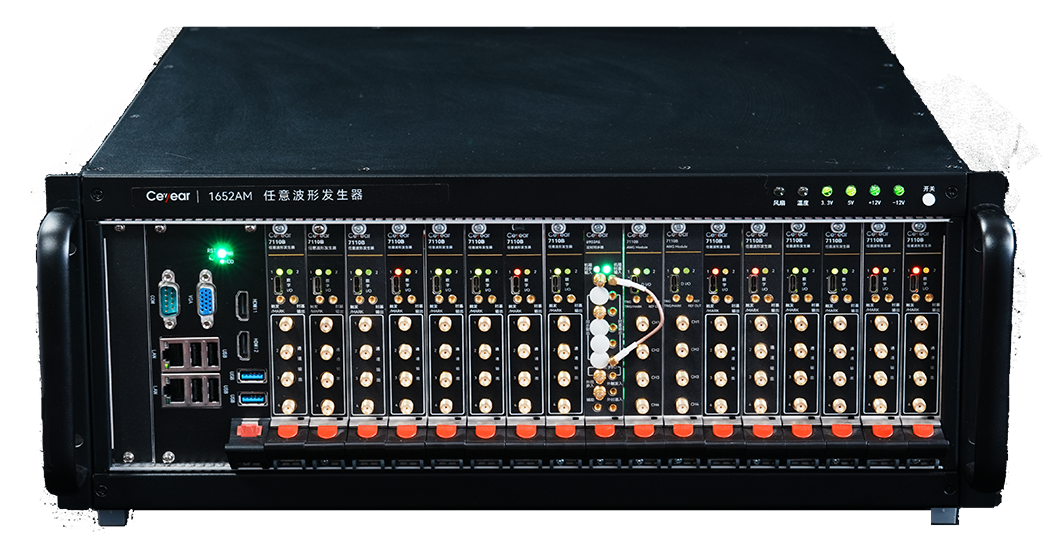

1652AM任意波形发生器是一款多通道、多功能的任意波形发生器。它在兼顾了输出信号高质量的同时,实现了高通道密度。它可与其它通用或专用模块化测试仪器构成综合测试系统或平台,支持众多解决方案,包括先进计算机调控信号生成、大规模MIMO信号生成、多通道相干信号生成等。

1652AM标配4通道,单台整机可根据用户需求最多配置64通道,所有通道可精密同步输出,且信号输出延迟可精确调节。多台整机之间同样具备同步机制,同步精度不下降。每个通道均具备512M样点的存储深度,可独立编程,能实现常规函数波形产生、可编辑任意波形发生等功能。任意波播放支持定时播放、外触发播放、循环播放等多种播放方式,每次播放的次数可定义。

功能特点

  • 主要特点

    (1)通道间、多模块间、多机箱间精密同步

    (2)大存储容量、可编程任意波形发生功能

    (3)优秀的脉冲信号过冲抑制

    (4)优秀的大瞬时带宽信号输出平坦度

    (5)大幅度、大直流偏置输出

    (6)多种播放方式:定时播放、外触发播放、循环播放、单次播放等多种播放方式

    (7)支持网口程控,提供python驱动;提供动态库dll,包含整机全部控制接口

  • 通道间/多模块间/多机箱间精密同步

    1652AM配备了独特的高精度同步定时器,其采用新型高精度数字延迟架构,同步精度远优于传统产品。 任意波模式下:同一模块内四个通道同步精度可达30ps;不同模块间、多机箱间通过定时同步器,实现高精度的信号输出同步,同步精度同样可达30ps;每个通道输出信号的延时独立可调,调节步进1ps级。

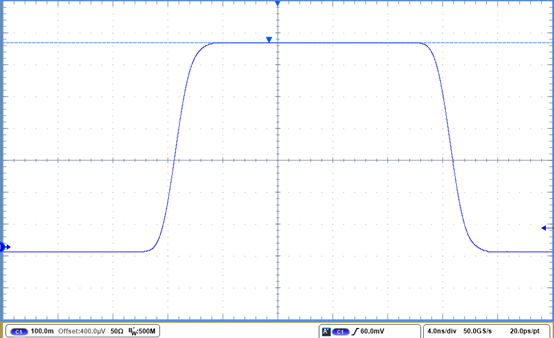

  • 优秀的脉冲信号过冲抑制

    1652AM针对脉冲信号做了特殊的算法优化,可以在保证较快信号边沿时间的同时,实现低过冲、高平坦度、高通道密度的脉冲信号发生,满足苛刻的先进计算调控脉冲信号发生要求。

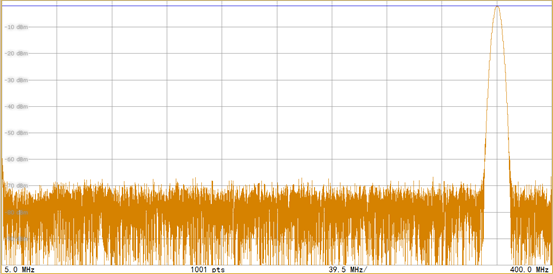

  • 优秀的带内平坦度

    内置宽带频响实时补偿技术,在FPGA内实时修正400MHz实时带宽内的信号平坦度。

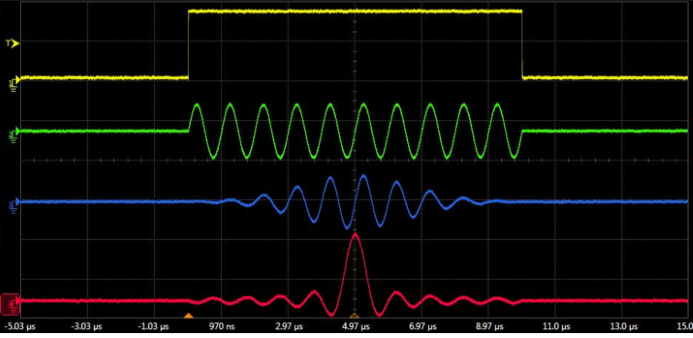

  • 可任意编程的深存储波形回放

    每通道512M采样点的存储深度,用户可通过外部编程工具生成数字波形文件,或直接使用内置的典型波形信号,装载到1652AM中回放输出,支持循环播放、指定次数播放、单次播放。

  • 波形快速下载

    每个任意波形发生器插槽均采用PCIe×4总线传输,可提升波形下载速度。同时提供动态库dll,内置整机全套控制接口,用户可在1652AM内置的主控器上直接编程调用该dll,避免通过网口传输大容量波形数据,从而提升波形下载速度。

可拖动左右查看列表全部

型号

重量

功耗

温度范围

扫描模式

扫描驻留时间

对比

1652AM

/

≤160W(标配),≤25W(单个7110B)

0℃~+40℃

/

/
