数字通信测量仪器
75108B 4G FC总线测试模块
-
配置选件
-
获取报价
端口数
2
端口类型
SFP
速率
4.25Gb/s
2.125Gb/s
1.0625Gb/s
协议编辑与发生
FC-AE-ASM
FC-AE-1553
数据采集与过滤
内容过滤
全速采集
协议解码
FC-2帧
FC-AE-ASM
FC-AE-1553
SCSI
FICON
用户自定义帧
触发
原语
分界符
帧头内容
数据统计
流量统计、错误统计
原语统计、序列统计
数据损伤
具备
数据捕获与回放
具备
端口状态机
具备
登录
具备
流量信用机制
具备
测试图形
可编程字图形；
PRBS 26-1、29-1、211-1、215-1、220-1、223-1
时标分辨率
10ns
存储容量
4GB
-
产品综述
75108B 4G FC总线测试模块是基于CPCI/PXI标准总线结构的模块化测试板卡。该模块支持实时监测和分析流量、带宽利用率；支持FC协议编辑与发生、FC数据采集与过滤；支持数据捕获与回放、数据统计和告警检测。主要用于光纤通道网络和设备的性能测试和协议分析，适用于航空、航天、通信等众多领域。
功能特点
-

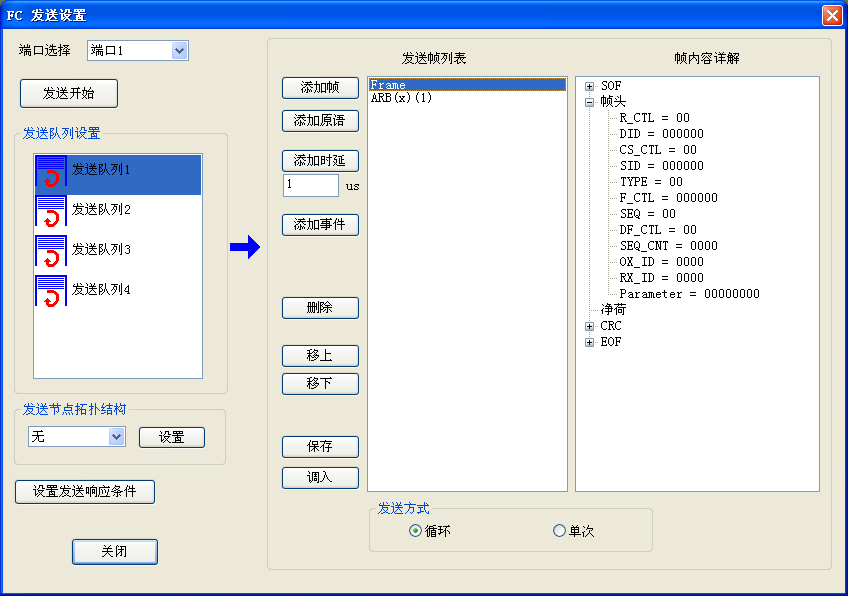

FC协议编辑与发生
4G FC总线测试模块支持FC-AE-ASM、FC-AE-1553协议数据发送，支持用户自定义帧，用户可设置帧头、净荷长度及插入错误等。数据的发送方式有两种：循环、单次。
-

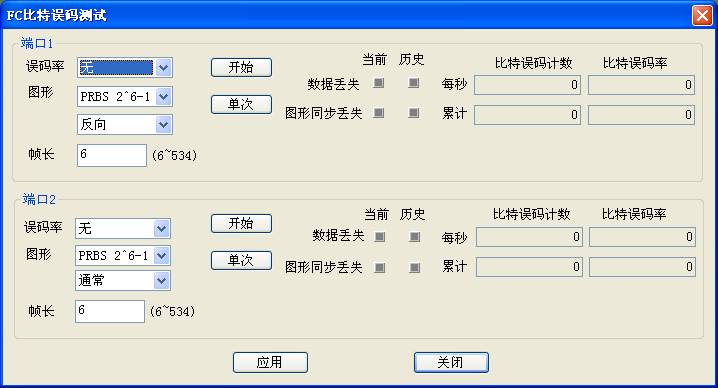

比特误码测试
4G FC总线测试模块所有测试端口都支持误码和告警测试功能，误码测试图形包括26-1、29-1、211-1、215-1、220-1、223-1等PRBS图形以及可编程字图形，可插入固定比率或单次误码。
-

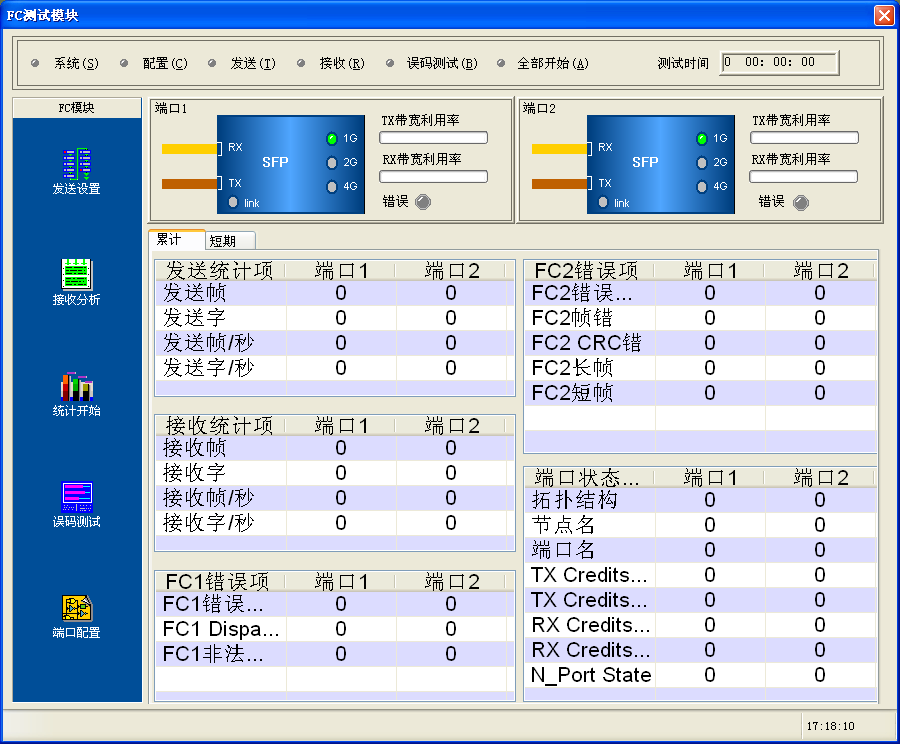

数据和错误统计功能
4G FC总线测试模块可以统计各端口上的数据和错误，分为累计统计数据与短期统计数据，包括发送统计、接收统计、FC1错误统计、FC2错误统计等，同时可以显示发送和接收的带宽利用率。
-

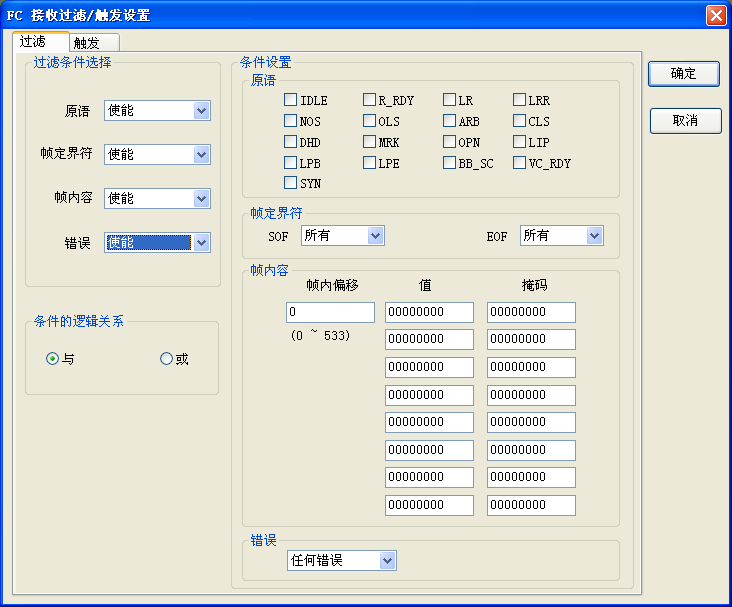

过滤、触发和捕获功能
4G FC总线测试模块提供了种类丰富的过滤和触发功能，在捕获数据时可以按照原语、帧内容或错误等进行过滤和触发，并在捕获的数据上打上时间标签。
-
标准CPCI/PXI总线6U结构
测试速率：4.25Gb/s、2.125Gb/s、1.0625Gb/s
支持协议标准：FC-PH、FC-PH-2、FC-PH-3、FC-AE
实时监测和分析流量、带宽利用率
支持内容过滤，全速采集
支持数据捕获与回放
