产品综述

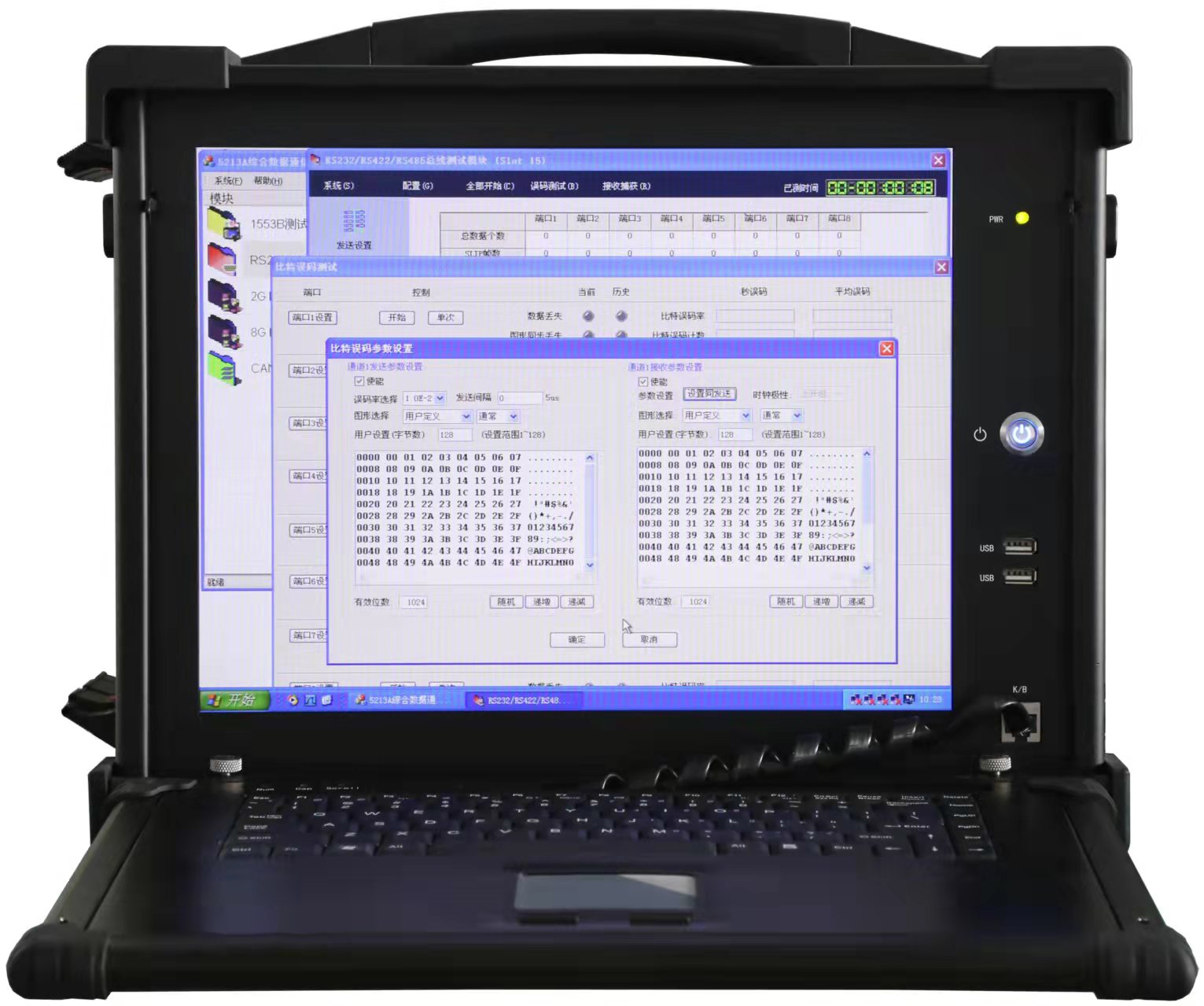

5213A 综合数据通信分析仪是符合标准 PXI/CPCI 总线的模块化便携式仪器，用户可以 根据测试需要选配相应的模块，可选模块包括双端口 RapidIO 模块、双端口 2G FC 模块、双 端口 4G FC 模块、双端口 8G FC 模块、4 端口千兆以太网模块、8 端口 RS232/422/485 模块、 8 端口 ARINC429 模块、单通道多功能 1553B 模块、双端口 CAN 模块和 10G SDH/OTN 模块等， 各模块符合相应接口的技术规范，支持全速数据发送和接收分析，具有比特误码、告警和在 线错误检测功能。除 10G SDH/OTN 模块外，其它所有模块支持全速数据过滤、触发与捕获， 每端口具有至少 32M 字节存储空间；具有协议仿真和解码等功能等。
标准 PXI/CPCI 总线兼容结构，3U 或 6U 尺寸
支持多种标准接口，模块化结构，任意选配
所有模块可并行工作，具有发送和捕获功能
所有接口具有误码和告警测试功能
支持二次开发
功能特点
-

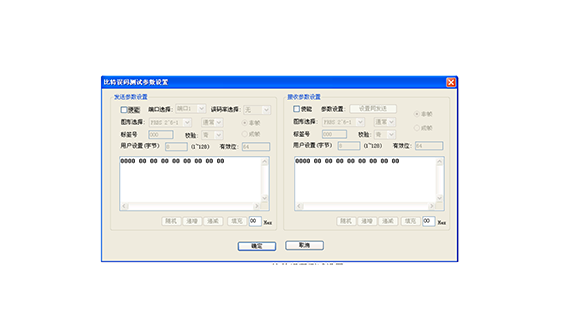

误码和告警测试
5213A 综合数据通信分析仪支持所有端口的误码和告警测试功能，端口类型包括 RapidIO、FC、以太网、RS232、RS422、RS485、CAN、1553B、ARINC429、SDH、PDH、OTN 等。 误码测试图形包括 PRBS 和可编程字图形，可按比率或插入单次误码。
-

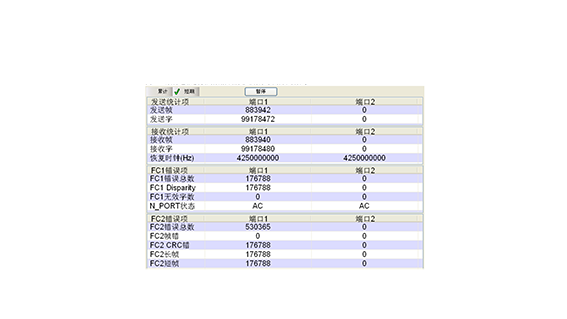

数据和错误统计功能
5213A 综合数据通信分析仪可以统计各端口上的数据和错误。不同的接口统计的参数不 同，一般都包括接收的数据或消息总数以及错误计数等。
-

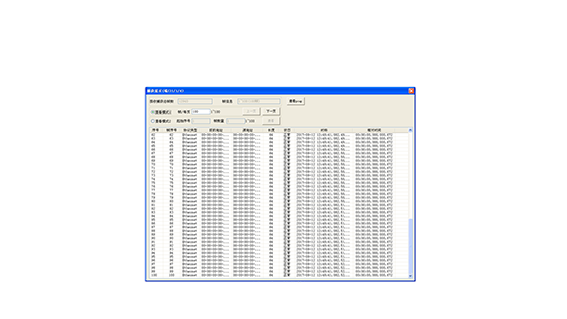

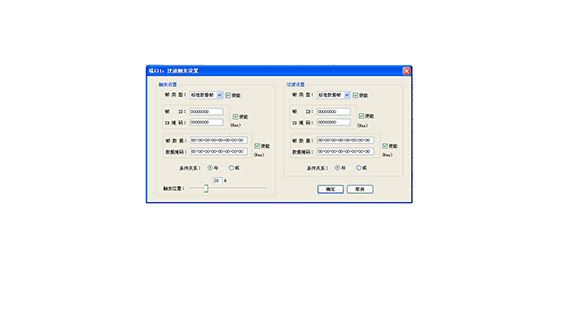

过滤、触发和捕获功能
5213A 综合数据通信分析仪可以捕获端口上的通信数据。每个端口具有 32M～256M 字节 （容量与模块相关）的存储器，可以全速存储接收的数据，捕获的数据可存储到主机的硬盘上。
-
5213A 综合数据通信分析仪提供了种类丰富的过滤和触发功能，在捕获数据时可以按照 数据内容或错误等进行过滤和触发，并在捕获的数据上打上时间标签。
-

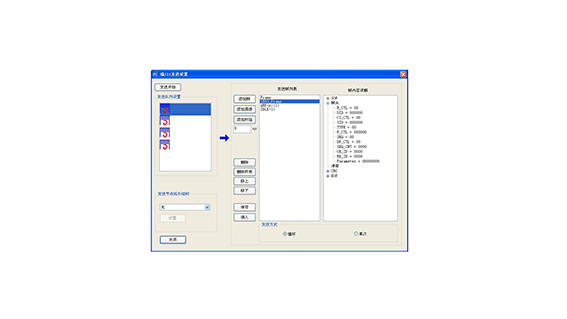

数据发生功能
5213A 综合数据通信分析仪具有功能全面的数据发生功能，它可以按标准或设定的间隔 发送数据，数据格式符合各自总线的标准，如 RapidIO、FC、以太网、1553B、ARINC429、 RS232、RS422、RS485、CAN、PDH、SDH、OTN 等，发送的数据间隔可设置。
-

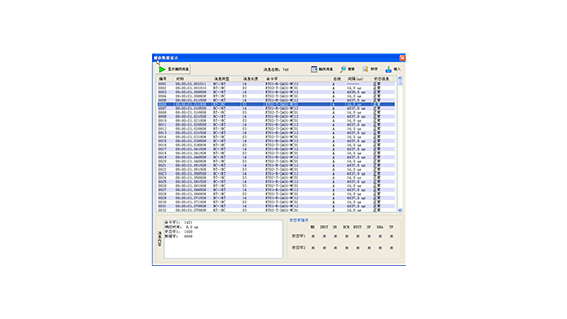

协议解码功能
5213A 综合数据通信分析仪可以按照相关标准，将捕获的数据进行解码显示，其支持的 标准包括 GJB289A、HB6096、SRIO、TCP/IP、SLIP、CAN2.0A/B、FC-AE-ASM、FC-AE-1553、 SCSI、FICON 等。
-

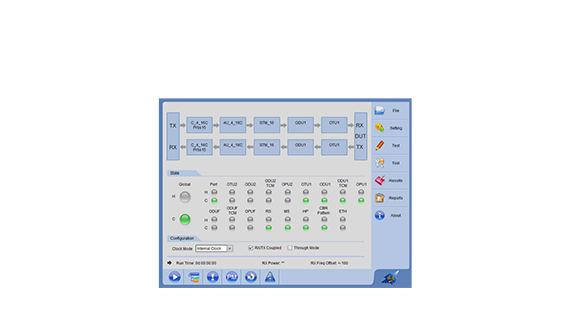

PDH、SDH、OTN 测试功能
5213A 综合数据通信分析仪将 PDH/SDH/OTN 网络和设备的综合传输性能测试能力溶于一 体，支持 PDH/SDH/OTN 比特误码等传输性能测试；支持 ITU-T 建议标准告警监测；具有可编 程的误码注入与测试分析、开销操作与监测、指针设置与测试、频率测量、光通道数据单元 （ODU）复用测试等功能。
