75103A ARINC429总线测试模块
-
配置选件
-
获取报价
公司/型号
中电科思仪科技股份有限公司/ 75103A
端口数
8Tx/8Rx
端口类型
D型连接器
速率
12.5kb/s
48kb/s
50kb/s
100kb/s
协议解码
HB6096
过滤与触发
SDI
Label
消息内容
数据捕获
发送和接收
时标分辨率
1ms
存储容量
32MB
统计功能
接收消息字
比特计数
校验错误
比特误码
测试图形
可编程字图形；
PRBS 26-1、29-1、211-1、215-1、220-1、223-1
输出电平
±10 V±10%(差分)
错误检测
奇偶校验
校验方式
奇校验
偶校验
无校验
错误插入
校验错
high bit
low bit
-
产品综述

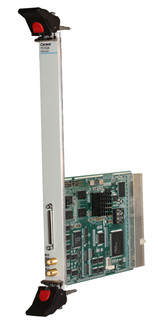

75103A ARINC429总线测试模块是8通道符合CPCI/PXI总线的标准3U尺寸模块，具有比特误码、highbit、lowbit、校验错误检测以及每个端口最大32M字节的数据捕获存储深度。该模块可同时捕获发送与接收的数据，捕获数据的时间标签分辨率为1ms。消息解码符合HB6096-86标准。本模块适合于具有ARINC429接口的通信系统与设备的研制、生产和维护测试。
功能特点
-

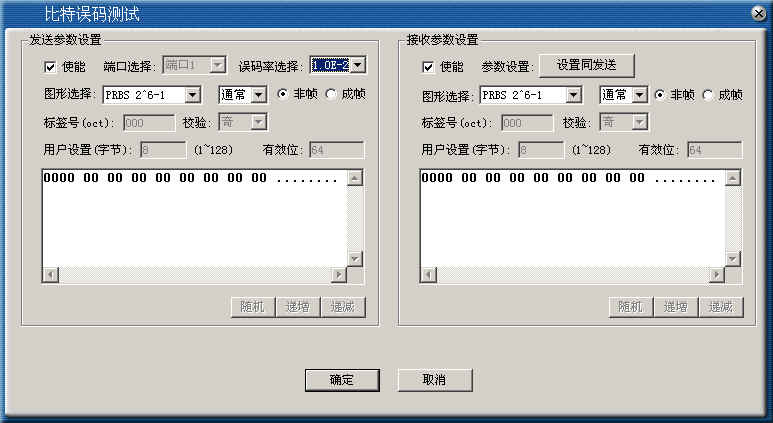

比特误码和告警测试
ARINC429总线测试模块支持比特误码和告警测试功能，比特误码测试图形包括26-1、29-1、211-1、215-1、220-1、223-1等PRBS图形，以及最长128字节的可编程字图形，可插入固定比率或单次误码。
-

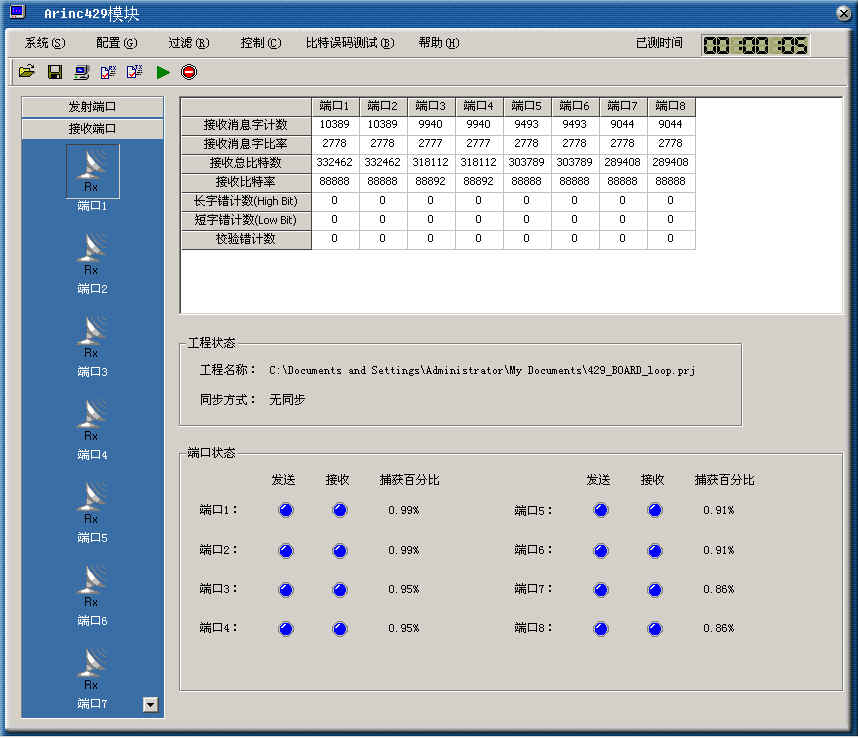

数据和错误统计功能
ARINC429总线测试模块可以统计各端口上的数据和错误。包括接收的消息字数、接收的消息字比率、接收总比特数、接收比特率、Highbit和Lowbit错误计数等。
-

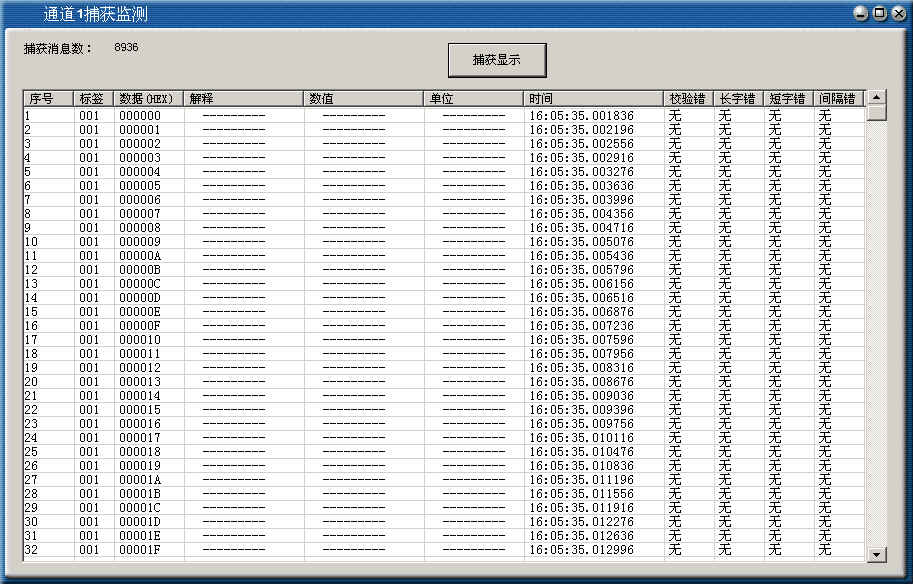

512MB大容量存储功能
ARINC429总线测试模块可以同时捕获8个端口上的全部数据，存储容量达512M字节（每端口32MB收/发），可以全速存储发送和接收的数据，并可以存储为文件。
-

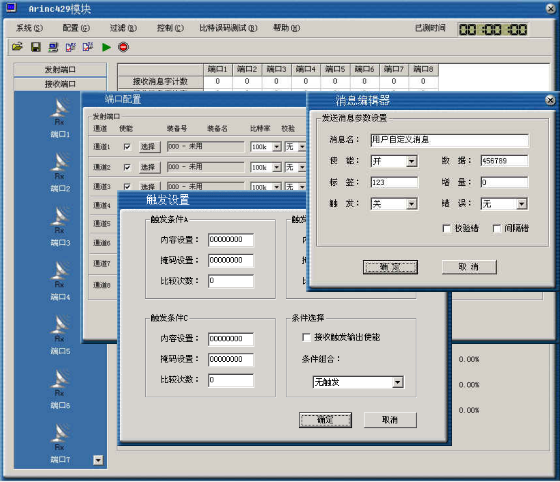

功能全面的应用软件
ARIN429总线测试模块提供了功能全面的应用程序，包括端口配置、消息编辑、触发设置、过滤设置、协议解析和比特误码测试等。
-
标准CPCI/PXI总线3U结构
支持12.5kb/s、48kb/s、50kb/s和100kb/s速率
8通道并行全速发送和接收捕获
512M字节大容量存储
输出幅度和输入门限可调
具有比特误码、highbit、lowbit和校验错误检测功能
具有过滤和触发功能，并提供触发输出
具有功能全面的应用软件
支持二次开发，支持连续实时捕获
