产品综述

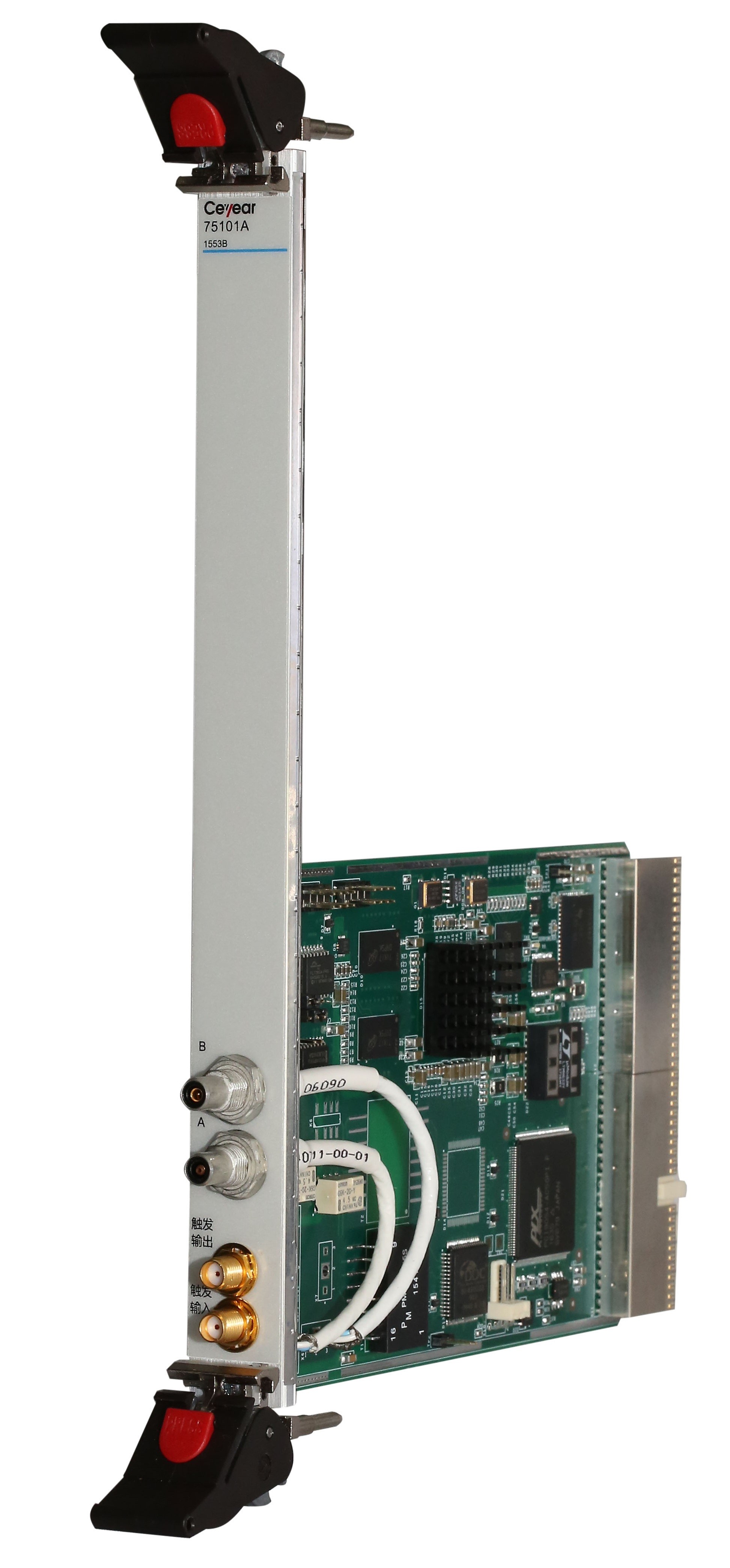

75101A 1553B总线测试模块是单通道多功能，符合CPCI/PXI总线的标准3U尺寸模块，可同时用作BC、RTs和BM，其中BM具有比特误码、highbit、lowbit、highword、lowword、校验错误、消息错误检测以及最大256M字节的数据捕获存储深度。该模块可捕获总线上所有发送与接收的数据，捕获数据的时间标签分辨率为1ms。消息解码符合GJB289A-97标准。本模块适合于具有1553B接口的通信系统与设备的研制、生产和维护测试。
功能特点
-
全面的错误统计功能

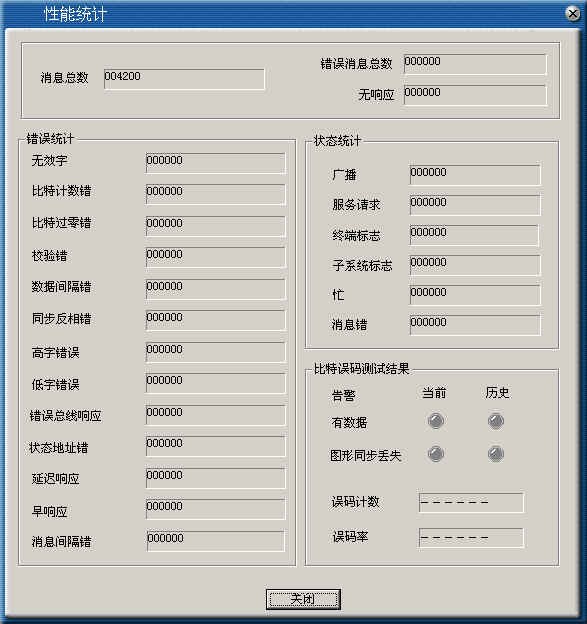

1553B总线测试模块可以检测和统计总线上的数据和各种错误。包括总线上的消息总数、错误消息总数、无响应消息总数、无效字、highbit、lowbit、highword、lowword、校验错等。
-
误码和告警测试
1553B总线测试模块支持比特误码和告警测试功能，比特误码测试图形包括26-1、29-1、211-1、215-1、220-1、223-1等PRBS图形，以及最长1024比特的可编程字图形，可插入固定比率或单次误码。
-
丰富的过滤和触发功能

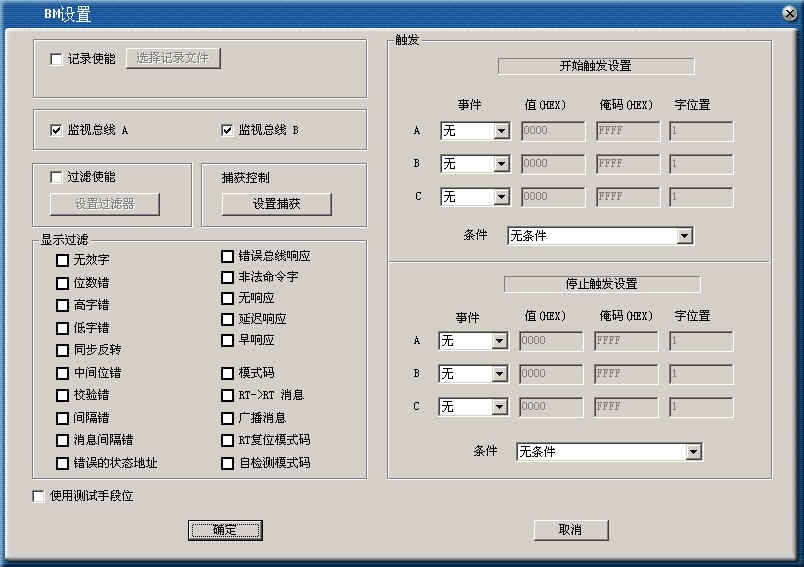

1553B总线测试模块提供了种类丰富的过滤和触发功能，在捕获数据时可以按照命令字、数据字和状态字内容进行过滤和触发，并在捕获的数据上打上时间标签。
-
256MB大容量存储功能

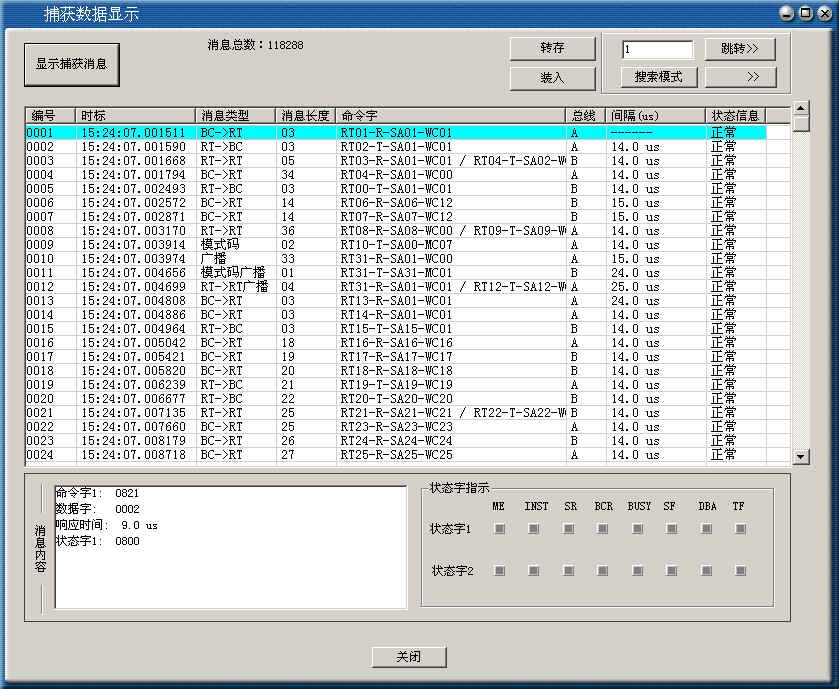

1553B总线测试模块可以捕获总线上的全部数据，存储容量达256M字节，可以全速存储发送和接收的数据，并可以存储为文件。
-
功能全面的应用软件

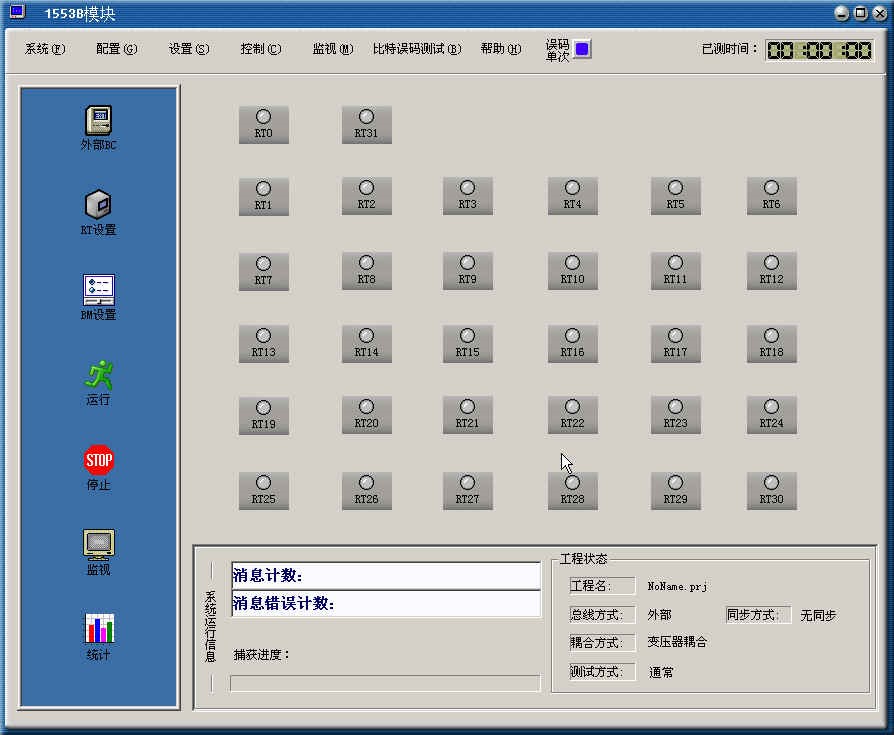

1553B总线测试模块提供了功能全面的消息编辑、RT响应数据设置、重试条件设置、非法字设置、协议解析、错误统计等功能。
-
标准CPCI/PXI总线3U结构
具有BC、RTs和BM功能
256M字节大容量存储
全面的错误统计功能，支持比特误码、highbit、lowbit、highword、lowword、校验错误、消息错误检测等
丰富的过滤和触发功能，并提供触发输出
具有功能全面的应用软件
支持二次开发，支持连续实时捕获
