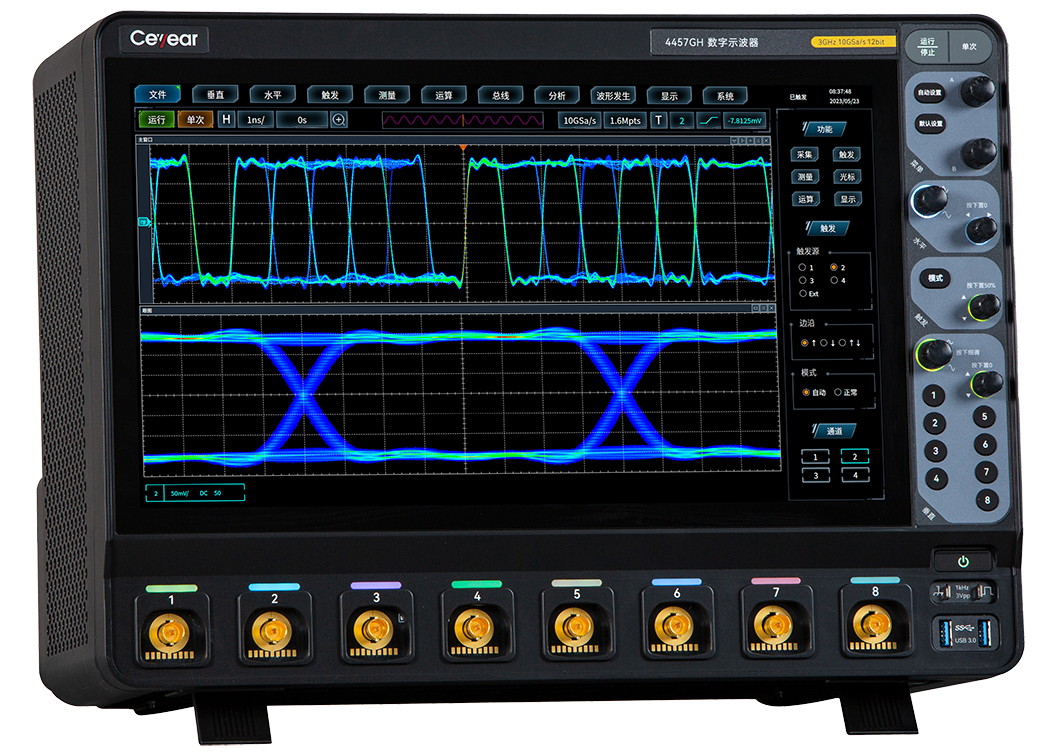

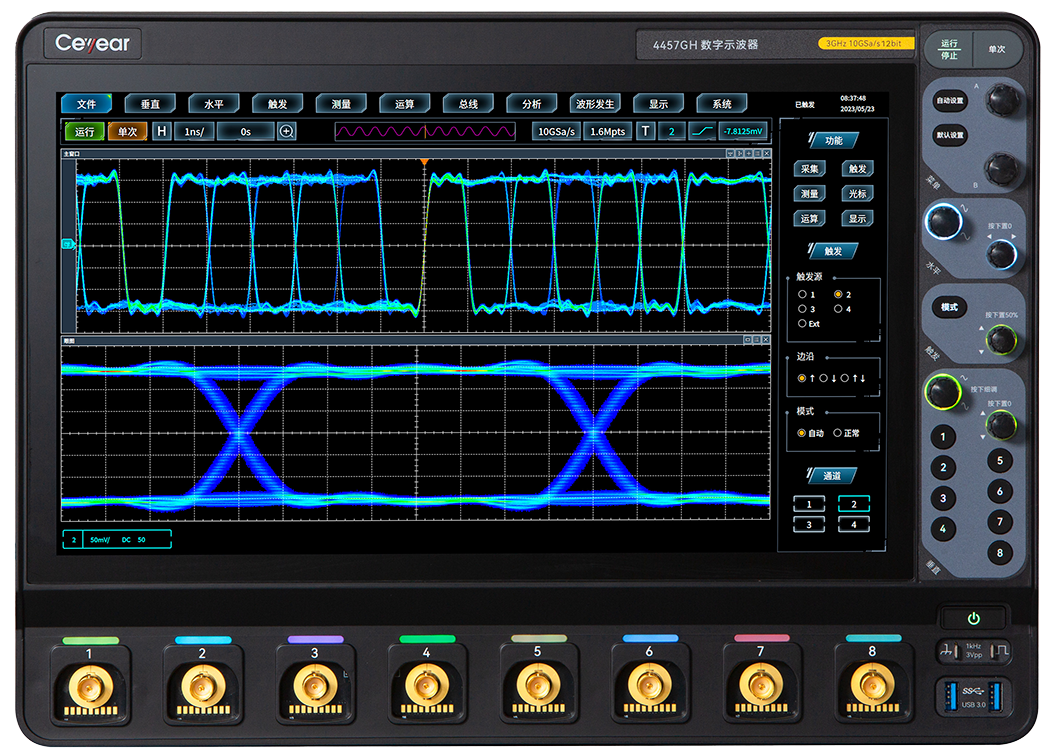

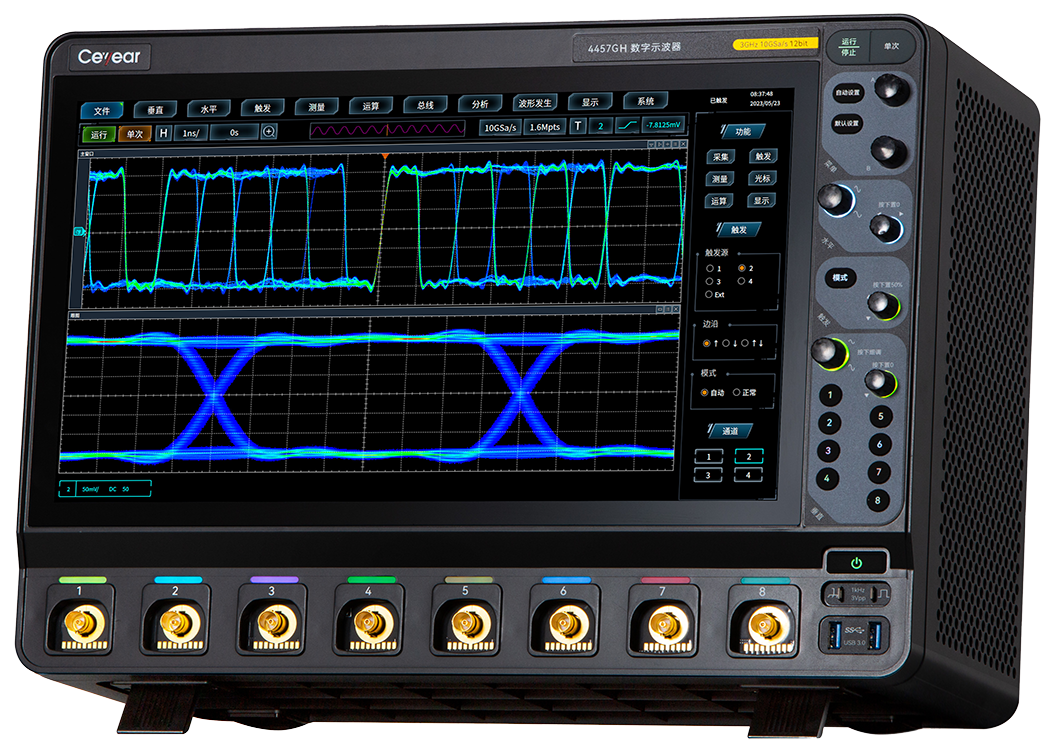

技术规范
型号 指标 | 4457EH | 4457FH | 4457GH | 4457KH | |
垂 直 系 统 | 通道数 | 4、8（选配） | 4 | ||
带宽（≥10mV/div、50Ω） | 1GHz | 2GHz | 3GHz（半通道）、2GHz（全通道） | 4GHz | |
带宽（≥10mV/div、1MΩ） | 500MHz | 500MHz | 500MHz | 500MHz | |
上升时间（50Ω） | ≤450ps | ≤225ps | ≤150ps | ≤113ps | |
带宽限制 | 20MHz、500MHz、1GHz、2GHz、全带宽（注：带宽限制档位不超过各型号的带宽） | ||||
输入阻抗 | EH/FH/GH：50Ω±2%、1MΩ±1%//24pF±3pF
| ||||
KH：50Ω±2%、1MΩ±1% | |||||
输入耦合 | 50Ω：DC | ||||
1MΩ：DC、AC | |||||
垂直灵敏度范围 | 50Ω：1mV/div~1V/div | ||||
1MΩ：1mV/div~10V/div | |||||
垂直增益精度 | EH/FH/GH：±1%（注：≥ 10mV/div）、±3%（注：＜10mV/div） | ||||
KH：±1.5%（注：≥ 10mV/div）、±3%（注：＜10mV/div） | |||||
垂直分辨率 | 12bit | ||||
动态范围 | 距离屏幕中心±4格 | ||||
最大输入电压 | 50Ω：5Vrms | ||||
1MΩ：300Vrms | |||||
偏置范围 | 50Ω：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、±4V（200mV/div~1V/div） | ||||
1MΩ：±0.5V（1mV/div~10mV/div）、±1V（20mV/div~100mV/div）、 ±10V（200mV/div~1V/div）、±100V（2V/div~10V/div） | |||||
通道间隔离度 | ≥30dB | ||||
水 平 系 统 | 最高采样率 | EH/FH/GH：10GSa/s（半通道）、5GSa/s（全通道） | |||
KH：20GSa/s（半通道）、10GSa/s（全通道） | |||||
最大存储深度 | 1Gpts（全通道） | ||||
采集模式 | 正常：采集取样的值 | ||||
峰值：取样毛刺最小200ps | |||||
高分辨率：垂直分辨率提升，降低噪声 | |||||
包络：最小和最大值包络反应多次采集上的峰值数据 | |||||
平均：平均包含2-512个波形 | |||||
滚动：在屏幕上从右向左滚动波形，时基100ms/div~1000s/div | |||||
分段：标准型采集存储器最多分成262144个段 | |||||
最快波形捕获率 | 快采样模式：70万个波形/秒 | ||||
分段模式：30万个波形/秒 | |||||
时基范围 | 10ps/div~1000s/div | ||||
时基精度 | ±（1ppm+1ppm/年老化率） | ||||
时基延时范围 | 触发前1屏、触发后最大5000s | ||||
通道间延时调节范围 | ±150ns，步进200ps | ||||
触 发 系 统 | 触发源 | 模拟通道CH1~CH4、外部、数字通道D0~D15（选配H01）、模拟通道CH5~CH8（选配八通道选件） | |||
触发模式 | 自动、正常、单次 | ||||
触发释抑范围 | 6.4ns至200s | ||||
触发电平范围 | 内部：±4格 | ||||
外部：±0.4V、 外部/10：±4V | |||||
触发灵敏度 | 内部：用户可调节，步进0.1格 | ||||
外部：50mV、外部/10：500mV | |||||
触发类型 | 边沿：在任何通道或辅助输入的上升沿、下降沿或任意边沿上触发 | ||||
边沿跳变：当遇到在指定时间内或外跨越两个电压电平的上升沿或下降沿时触发 | |||||
毛刺：指定毛刺宽度（小于最窄脉宽）和极性，在遇到毛刺时进行触发 | |||||
脉宽：在>、<、= 或≠特定时间周期的正脉宽或负脉宽上触发，脉宽范围：6.4ns~12.8s，分辨率1.6ns | |||||
矮脉冲：当脉冲超过一个阈值但未能超过另一个阈值时进行触发 | |||||
超时：当事件在指定时间内一直保持高、低或高低时触发 | |||||
码型/状态：通过在输入通道上查找指定的码型或码型与边沿（状态）来识别触发条件 | |||||
视频触发：在NTSC、PAL 和 SECAM 信号的行、奇数场、偶数场或全场上触发
| |||||
边沿到边沿：在任何通道选定的边沿上进行准备，等待指定的时间或事件的另一个选定边沿上触发，包括双边沿时间和双边沿事件 | |||||
建立和保持：在任何通道上存在的时钟和数据之间的建立时间或保持时间出现违例时触发 | |||||
窗口：在事件进入、离开、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间 或者逻辑值来限定事件 | |||||
猝发脉冲：在一定空闲时间后发生的猝发脉冲的第N个边沿上进行触发 | |||||
级联：“A”事件触发N次或触发一定时间后，触发“B”事件。“A”、“B”事件不支持视频触发，且不支持总线触发 | |||||
测量与分析系统
| 自动测量 | 42种，可在屏幕上最多显示20个。包括周期、频率、延迟、顶降、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、猝发宽度、猝发间隔、猝发周期、相位、正过冲、负过冲、峰峰值、幅度、高电平、低电平、最大值、最小值、平均值、周期平均值、均方根、周期均方根、正脉冲个数、负脉冲个数、上升边沿数、下降边沿数、面积、周期面积、脉冲顶部、脉冲底部、脉冲幅度、交叉点电压、指定电压时间、上部、中部、下部、最大值时间、最小值时间 | |||
光标 | 波形和屏幕 | ||||
测量统计 | 平均值、最小值、最大值、标准偏差 | ||||
参考电平 | 用户可以定义自动测量的参考电平，可以用百分比或单位指定 | ||||
范围 | 可选择屏幕或波形光标 | ||||
波形直方图 | 波形直方图提供了一个数据值，表示在显示屏上用户定义区域范围内总命中数 | ||||
信号源：CH1~CH4 | |||||
类型：垂直、水平 | |||||
测量种类：12种，包括波形个数、框内命中数、峰值命中数、中值、最大值、最小值、峰峰值、平均值、标准偏差、Sigma1、Sigma2、Sigma3 | |||||
波形数学 | 一次支持的数学函数：27种 | ||||
数学函数：加、减、乘、除、绝对值、平方、平方根、指数（自然数为底、10为底）、对数（自然数为底、10为底）、平均值、最大值、最小值、包络、插值、对比、倒数、反相、积分、平方根和、微分、FFT、XY | |||||
滤波器：高通滤波器、低通滤波器、平滑滤波器 | |||||
FFT：垂直标度设置为线性RMS或dBm、dBmV，窗口设置为矩形、Hamming、Hanning、Blackman-Harris | |||||
极限与模板测试 （选件S01） | 选择模板：标准、定制、极限测试 | ||||
测试源：CH1~CH4 | |||||
模板比例：锁定到源开启、锁定到源关闭 | |||||
测试停止条件：不停止、波形(1～1000000)、时间(1秒～48小时) | |||||
失败动作：停止采集、保存波形、保存屏幕、辅助输出 | |||||
结果显示：显示结果、显示详细结果 | |||||
功率测量与分析 （选件S02） | 支持的测量类型：5种 | ||||
测量类型：电源质量、纹波、谐波、开关损耗、安全作业区 | |||||
波特图分析 （选件S03） | 需购置H02函数发生器选件 | ||||
检测控制环路的频率响应，分析反馈系统的稳定性 | |||||
眼图分析 （选件S20） | 眼图显示 | ||||
眼图测量：主要包括眼高，眼宽，0电平，1电平，Q因数等 | |||||
抖动分析 （选件S21） | 抖动显示：直方图，趋势图，频谱图，浴盆曲线 | ||||
抖动分解：Tj，Rj，Dj，Pj，DDj，ISI，DCD | |||||
实时频谱分析仪 | 实时频谱分析 （选件S22） | 分析通道数：1个 | |||
分析频率范围：DC~示波器带宽 | |||||
实时分析带宽：10MHz、20MHz、40MHz、80MHz、160MHz、320MHz | |||||
窗口类型：矩形窗，汉宁窗，汉明窗，black-man窗，平顶窗，三角窗，凯塞窗 | |||||
FFT波形刷新率：>40万次/秒 | |||||
总线分析仪 | 解码通道 | 1个 | |||
显示格式 | 二进制、十六进制 | ||||
显示方式 | 总线视图、数字视图、带有时标信息的事件表 | ||||
I2C触发与分析选件S04 | 在10Mbps以内的I2C总线上的开始、重复开始、停止、确认丢失、地址、数据、地址/数据上触发，支持7位/10位地址协议类型 | ||||
RS232触发与分析选件S05 | 在50bps～2Mbps以内的发送位开始、发送数据、Tx奇偶校验错误、发送包结束、接收位开始、接收数据、Rx奇偶校验错误、接收包结束上触发 | ||||
SPI触发与分析选件S06 | 在10Mbps速率内SPI总线上的SS有效、MOSI、MISO、 MOSI和MISO上触发 | ||||
CAN触发与分析选件S07 | 在10kbps～1Mbps以内CAN信号上的帧开头、帧结尾、位填充错误、响应错误、ID、数据、ID和数据、帧的类型上触发 | ||||
LIN触发与分析选件S08 | 在800bps～100kbps以内LIN信号的同步、标识符、数据、标识符/数据、唤醒帧、睡眠帧、错误上触发，支持协议标准：V1.0、V2.0 | ||||
FlexRay触发与分析选件S09 | 在10Mbps以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发 信号速率：2.5Mbps、5Mbps、10Mbps | ||||
Audio触发与分析选件S10 | 在10Mbps内字选择、数据上触发，支持协议类型：I2S、LJ、RJ、TDM | ||||
USB触发与分析选件S11 | 在低速1.5Mbps或全速12Mbps的USB信号的同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发 | ||||
MIL-STD-1553触发与分析选件S12 | 在速率1Mbps的MIL-STD-1553信号的同步、命令、状态、数据、时间、奇偶检验错误、同步错误、manchester错误、非连续错误上触发 | ||||
ARINC429触发与分析模块 选件S13 | 在1Mbps速率内的 ARINC 429总线信号的字开始、字停止、标签、标签+位数、标签范围、错误、所有0位、所有1位、所有位（眼）上触发 | ||||
逻 辑 分 析 仪 选件H01 | 数字通道数 | 16 | |||
阈值选择 | TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、用户定义 | ||||
自定义阈值范围 | ±20V，增量为10mV | ||||
阈值精度 | ±(150mV+阈值设置的3%) | ||||
最大输入电压 | ±40V峰值 | ||||
输入动态范围 | ±10V相对于阈值 | ||||
最小电压摆幅 | 500mVpp | ||||
最大输入切换速率 | 400MHz | ||||
输入阻抗 | 100kΩ±2% | ||||
垂直分辨率 | 1bit | ||||
定时采样率 | 2.5GSa/s | ||||
存储深度 | 160Mpts | ||||
最小检测脉宽 | 2ns | ||||
函 数 发 生 器 选件H02 | 通道数 | 2 | |||
最高输出频率 | 50MHz | ||||
最高采样率 | 200MSa/s | ||||
垂直分辨率 | 14bit | ||||
输出阻抗 | 50Ω（典型值）、高阻 | ||||
输出波形 | 标准波形：正弦、方波、斜波、脉冲、直流、噪声、任意波 | ||||
内建波形：SinX/X、指数升降、高斯、洛伦兹曲线、半正矢曲线、心电图 | |||||
调制 | FM、AM、FSK | ||||
正弦波 | 频率范围：0.1Hz~50MHz | ||||
谐波失真：-40dBc （>200mVpp @50Ω、1kHz） | |||||
杂散：-40dBc （>200mVpp @50Ω、1kHz） | |||||
总谐波失真：1% （>200mVpp @50Ω、1kHz） | |||||
信噪比：40dB （>200mVpp @50Ω、1kHz） | |||||
方波/脉冲 | 频率范围：0.1Hz~10MHz | ||||
占空比：0.1%~99.9% | |||||
占空比分辨率：0.1%或5ns（取2者较大） | |||||
最小脉宽：40ns | |||||
脉宽分辨率：0.1%或5ns（取2者较大） | |||||
斜波/三角波 | 频率范围：0.1Hz~1MHz | ||||
线性度：1% | |||||
可变对称性：0~100% | |||||
噪声 | 带宽：50MHz | ||||
内建波形频率 | 0.1Hz~1MHz | ||||
任意波形 | 波形长度：1~64k | ||||
频率范围：0.1Hz~25MHz | |||||
频率 | 精度：±25ppm | ||||
分辨率：0.1Hz或4位（取2者较大） | |||||
幅度 | 输出范围：10mVpp~2.5Vpp（50Ω）、20mVpp~5Vpp（高阻） | ||||
精度：±（1.5%幅度设置+1.5%直流偏置设置+2mV） （@1kHz） | |||||
直流偏置 | 偏置范围：±1.25V（50 Ω）、±2.5V（高阻） | ||||
偏置分辨率：1mV（50 Ω）、2mV（高阻） | |||||
偏置精度：±（直流偏置设置值的1.5%+3mV） | |||||
数字电压 表 | 测量源 | CH1~CH4、CH5~CH8（选配八通道选件） | |||
测量类型 | AC有效值、DC、DC+AC有效值、频率 | ||||
分辨率 | 电压测量：4位 | ||||
频率计数器：8位 | |||||
显 示 系 统 | 显示器类型 | 15.6英寸彩色液晶显示器 | |||
显示器分辨率 | 1920×1080 | ||||
刻度 | 完整、网格、十字准线、框架 | ||||
触摸屏 | 电容触摸屏、支持波形和菜单的操作 | ||||
波形窗口 | 用户可设置 | ||||
波形类型 | 点、矢量、余辉 | ||||
灰度等级 | 256级 | ||||
波形色彩 | 正常、反相、色温、光谱 | ||||
亮度 | 波形、刻度及屏幕的亮度可以自由调节 | ||||

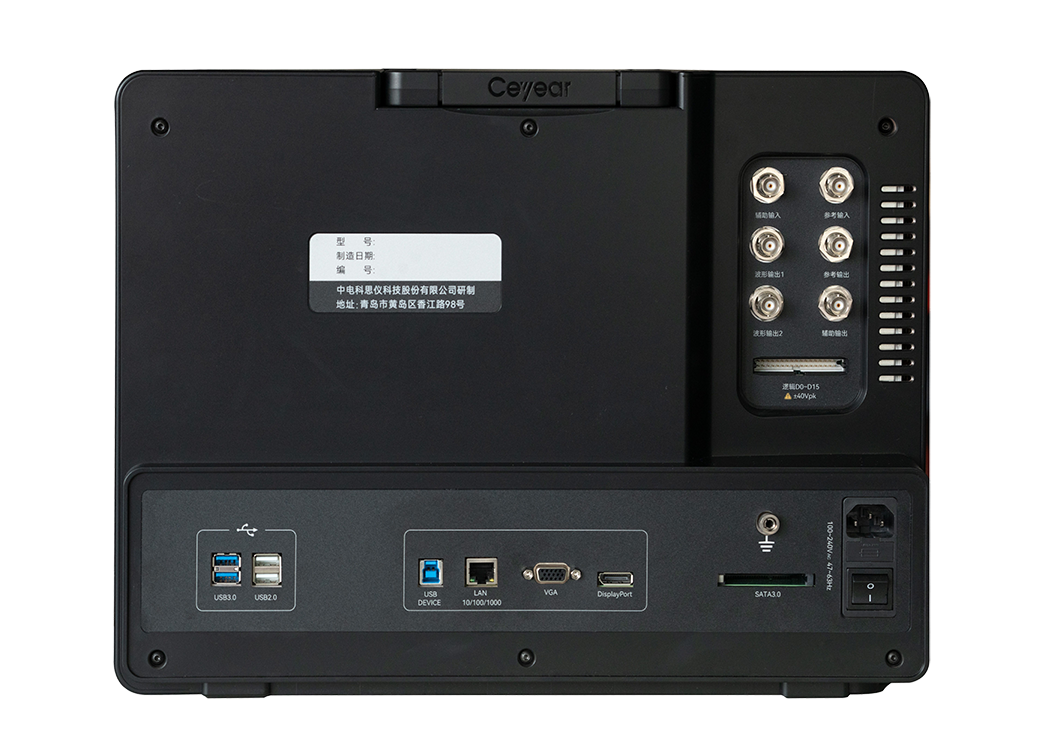

输 入 输 出 端 口 | USB主控 | 前后共6个，用于屏幕快照、仪器设置和波形数据的存储 | |||
以太网 | RJ-45连接器，10/100/1000Mbps，支持网络程控 | ||||
VGA视频输出口 | DB-15孔式连接器，用于将示波器连接到外部监视器上 | ||||
DP视频输出口 | DP连接器，用于将示波器连接到外部监视器上 | ||||
辅助输入 | 后面板BNC，输入阻抗1MΩ±2%；最大输入300Vrms | ||||
辅助输出 | 后面板BNC，用于触发信号输出或极限模板测试的事件输出 | ||||
参考输入 | 后面板BNC，时基系统用于参考时钟的输入，频率10MHz、幅度0.4Vpp~5Vpp（50Ω） | ||||
参考输出 | 后面板BNC，时基系统用于参考时钟的输出，频率10MHz、幅度1.3Vpp（50Ω） | ||||
探头补偿器输出 | 前面板针脚，频率1kHz、幅度约3V | ||||
接地端口 | 后面板，用于机箱的接地 | ||||
结 构 | 结构形式 | 便携式 | |||
电源 | 工作电压：198Vac～242Vac，工作频率：47.5Hz～52.5Hz | ||||
功耗：≤400 W | |||||
工作温度 | 0℃~+40℃ | ||||
外形尺寸（宽×高×深） | （426±2）mm×（310.3±1.2）mm×（200±1.2）mm（不包含旋钮、底角和把手等） | ||||
重量 | ≤15kg | ||||
