产品综述

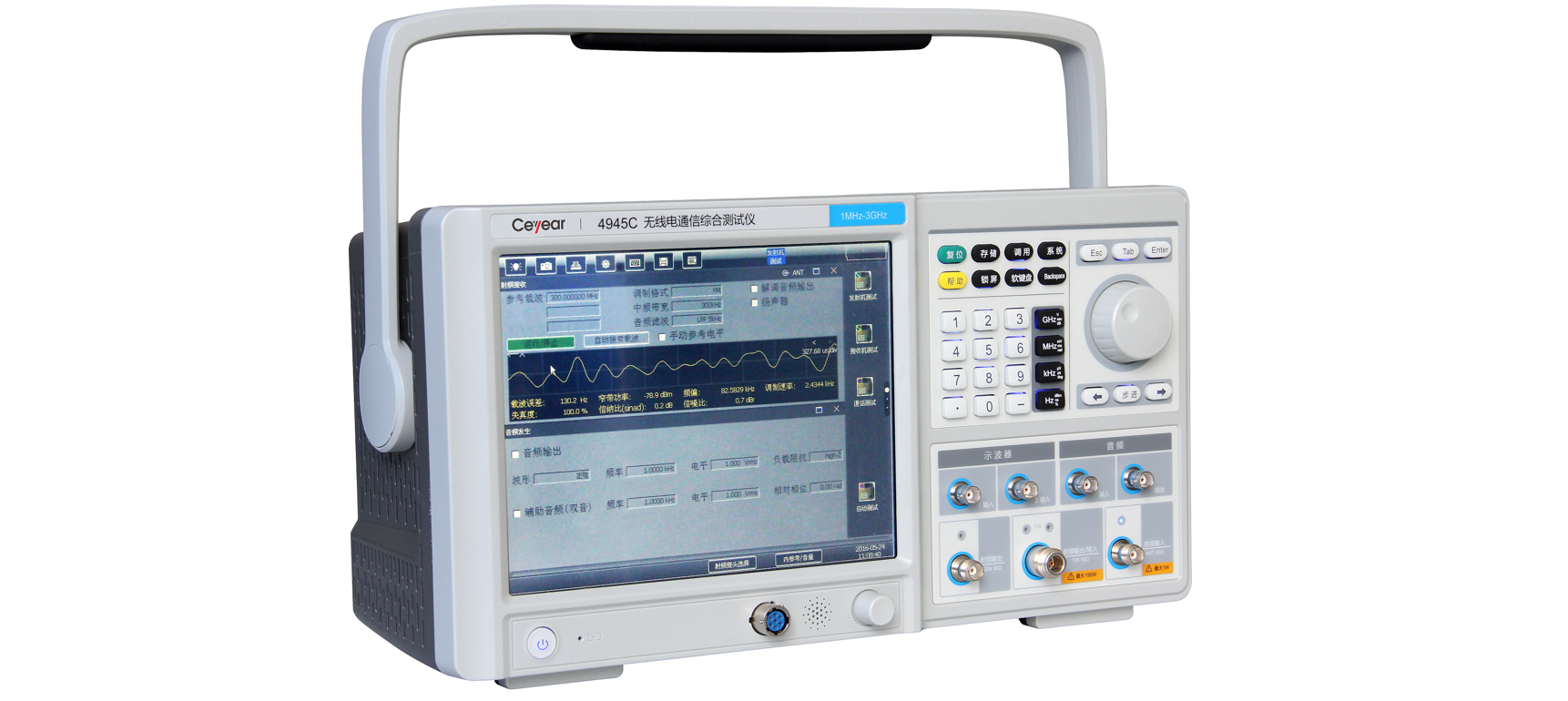

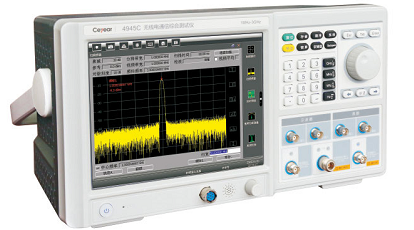

4945系列无线电通信综合测试仪是多功能、便携式无线电综合测试类仪器，基于软件无线电架构，集成了跳频信号发生与分析、矢量信号发生与解调分析、模拟调制信号发生与解调分析、音频信号发生与分析、音频示波器、自动测试等功能，它可完成无线通信设备的发射与接收主要性能测试，并对射频、调制、音频、数码等特征参数进行测量分析，广泛应用于短波/超短波通信电台、无线接力机等无线通信设备的研制、生产、检定和维修测试，更可方便搭载于通信车、船等各类包含了无线通信终端的移动载体或外场测试。
功能特点
-
主要特点
（1）丰富的射频测试功能：扫频频谱分析，宽带与窄带功率测量，频率误差测量，射频信号源；
（2）模拟制式通信测试：AM、FM、SSB信号发生与解调分析。具备解调音频的图形化显示、SINAD、SNR、失真度、调制率等测量功能，并内置扬声器，可实时输出解调话音；调制信号发生调制源支持外音频、麦克风；
（3）数字制式通信测试（选件）：10MHz带宽数字矢量信号发生与分析，误码率测量，具备解调数码实时输出接口；
（4）跳频测试（选件）：60MHz瞬时带宽跳频信号发生与分析。跳频信号分析支持瀑布图、频率-时间等测量方式，在60MHz带宽下单次捕获时长达1.3s，时间分辨率10ns；
（5）音频信号测试：音频信号发生与分析功能，最大音频输入电平高达30Vrms（高阻），最大音频输出电平达7Vrms（高阻），具备频率、电平、SINAD、SNR、失真度测量；音频发生支持双音输出，双音的频率与幅度单独可调、相对相位可调；
（6）双通道示波器（选件）：DC～4MHz；
（7）自动测试软件：被测设备参数在线编辑、自动引导测试、测试报表生成等功能，并具备控制被测设备收发的PTT控制接口；
（8）内置大功率衰减器，最大输入功率高达150W；
（9）便携式结构：外形尺寸(不含把手)约宽426×高222×深180mm，易于携带和使用；
（10）多样化供电方式：标配支持AC220V或DC24V供电，提供内置锂电池选件；
（11）支持网口程控；
（12）10.4寸大屏幕，标配电阻触摸屏，中英文界面、界面色调可选；
（13）支持多功能窗口同时操作，最多同时4个功能窗口。
-
无线通信设备自动测试功能
可以新建、编辑被测设备的型号、参数和指标合格门限，选定被测设备并连接测试电缆后，综测仪执行自动引导测试，测试过程中综测仪可通过PTT控制被测设备的收发，在需要设置被测设备或更换测试电缆时，综测仪自动暂停测试并提示用户操作，操作完成后继续测试过程。测试完成后直观的给出合格、不合格项，并支持测试结果的存储、查看、对比、远程读取等操作。
-
发射机测试
可以对发射机的多种性能指标同时进行测试，如信号功率、频率误差、信号调制特性、解调音频等；同时为发射机提供音频信号，单/双音模式可选，可模拟导频信号。
-
接收机测试
发射调频、调幅、SSB射频信号；同时对接收机的解调音频进行分析，可以同时精确测量音频频率、电压、失真度、信纳比和信噪比。
-
射频信号源功能
可以输出调频、调幅、SSB等模拟调制和BPSK、QPSK、8PSK、GMSK、16QAM等数字调制，数字调制最大符号速率为5MHz；支持60MHz瞬时带宽的跳频信号发生。
-
射频接收及解调功能
可以进行调频、调幅、SSB等模拟调制和BPSK、QPSK、8PSK、GMSK、16QAM等数字调制信号的解调与分析，可以输出解调参数值和解调波形，模拟调制信号解调带宽最高300kHz，数字调制信号解调的最大符号速率为5MHz；支持窄带功率测量。
-
扫频频谱分析功能
具有宽频带、高分辨率、高灵敏度、高动态范围等特点。
-
跳频信号分析功能
跳频信号的最大瞬时分析带宽为60MHz，具有三维频谱图、时间-频率图和时间-幅度图显示。可对跳频信号进行捕获-存储-分析，可查看任意时刻的频谱与调制域图。调制域测量时，具备任意时间段内频率点的累加显示功能，可直观观测跳频频率点。同样可用于脉冲信号及瞬变信号的测量。
-
音频信号发生功能
单音、双音模式可选，最大输出电平可达7Vrms。
-
音频信号分析功能
音频滤波器可选，最大输入电平可达30Vrms，支持频率、电平、失真度、SINAD和信噪比测量，并支持音频波形显示。
-
多窗口同时操作功能
最多同时支持4个功能窗口，每个窗口可单独放大。
