产品综述

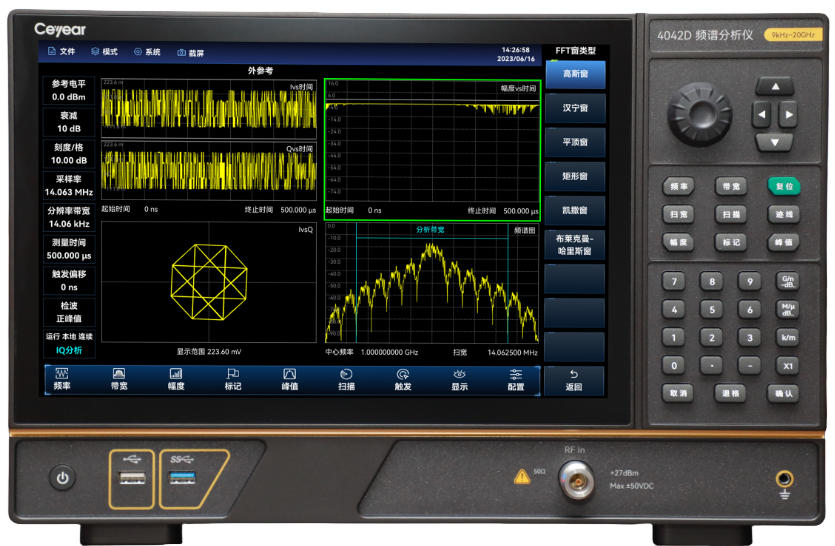

Ceyear 4042系列频谱分析仪是电科思仪新推出的基础型频谱分析仪，频率测量范围覆盖9kHz~20GHz。4042系列频谱分析仪采用便携式结构，重量低于6.5kg，具有工作频段宽、性能指标高、扫描速度快、测试功能多、便携易操作等多重优点。
4042系列频谱分析仪具有实时频谱分析、干扰分析、信道扫描、场强测量、USB连续波与峰值功率测量、模拟解调分析、IQ分析等多种测量功能模式，以及通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板等智能测量功能，支持LAN、USB、HDMI等数字接口。4042采用的12.1寸多点触控电容触屏带来更好的交互体验，产品可应用于工业电子产品的研发和测试过程以及通信测试、卫星通信、微波通信、科研教学等众多领域。
主要特点
频率测量范围：9kHz~9GHz/20GHz，标配全频段前置放大器；
射频性能指标
显示平均噪声电平：≤-163dBm/Hz（10MHz~2GHz，前置放大器开，典型值）
单边带相位噪声：≤-113dBc/Hz@100kHz频偏@1GHz载波（典型值）
≤-108dBc/Hz@100kHz频偏@10GHz载波（典型值）
三阶交调失真：+16dBm@900MHz（典型值）
总电平不确定度：±1.0dB（典型值）
扫描速度快
扫描时间<33ms（扫宽20GHz，分辨率带宽3MHz）
扫描时间＜4s（扫宽1GHz，分辨率带宽1kHz，快速FFT扫描方式）
多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、USB连续波功率测量、USB峰值功率测量、模拟解调分析（AM、FM、PM）、实时频谱分析（最大分析带宽40MHz）、IQ分析、时间门扫描等；
多种智能测量功能：通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板等；
多样的辅助测试接口及数字接口：10MHz 参考输入输出、零扫宽中频输出、LAN、USB、HDMI等；
方便快捷的用户操作体验：12.1寸电容触摸屏、支持多点触控，具有6个独立标记，支持信号跟踪与峰值跟踪，具有3条显示迹线、6种检波方式（标准、正峰值、负峰值、取样、均值、均方根），支持HDMI输出；
支持多种外置选件与附件，如USB连续波功率探头、USB峰值功率探头、EMI近场探头等。
功能特点
-

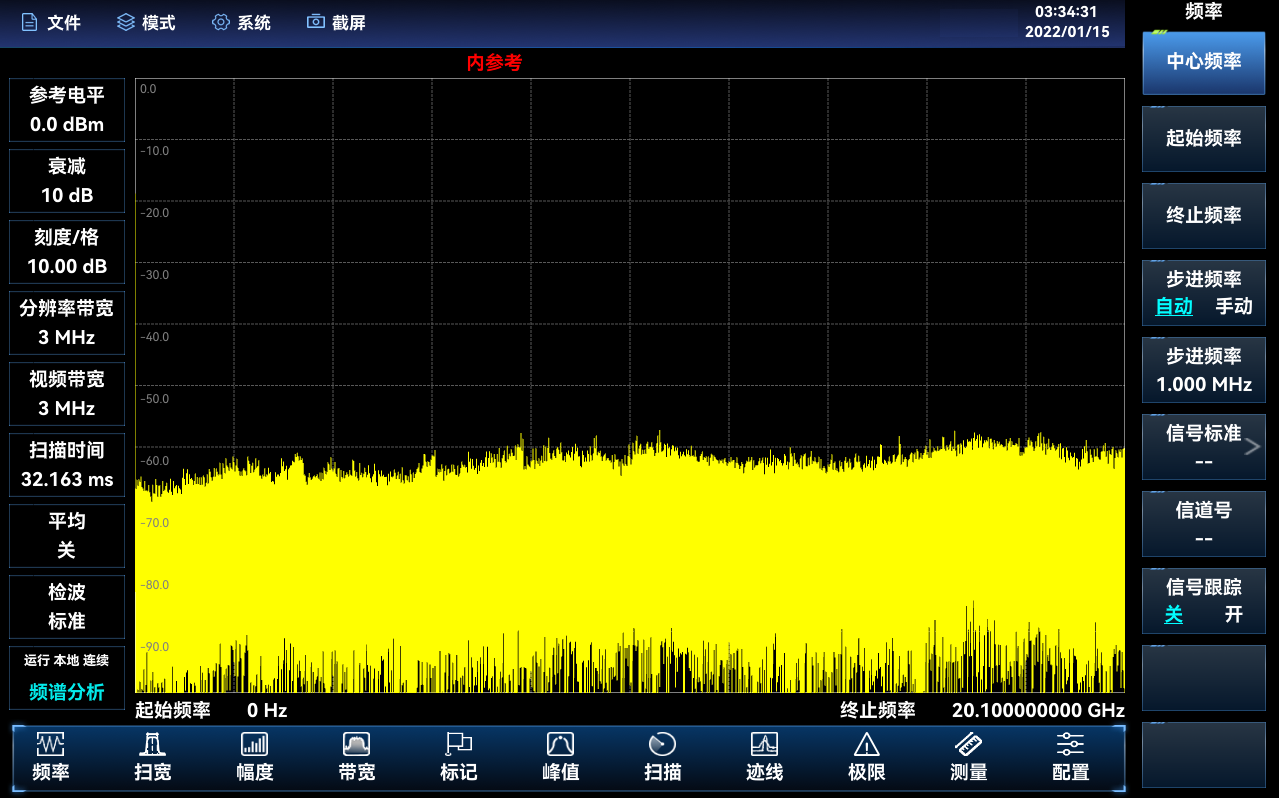

丰富的测量功能模式及选件-频谱分析
4042系列频谱分析仪具有通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、音频解调、谐波失真、频谱发射模板、多载波邻道功率等测试功能，支持噪声标记和频率计数器功能，可同时显示3条迹线，并且具有标准、正峰值、负峰值、取样、均值和均方根等不同的检波方式，支持信号跟踪和峰值跟踪功能。
-

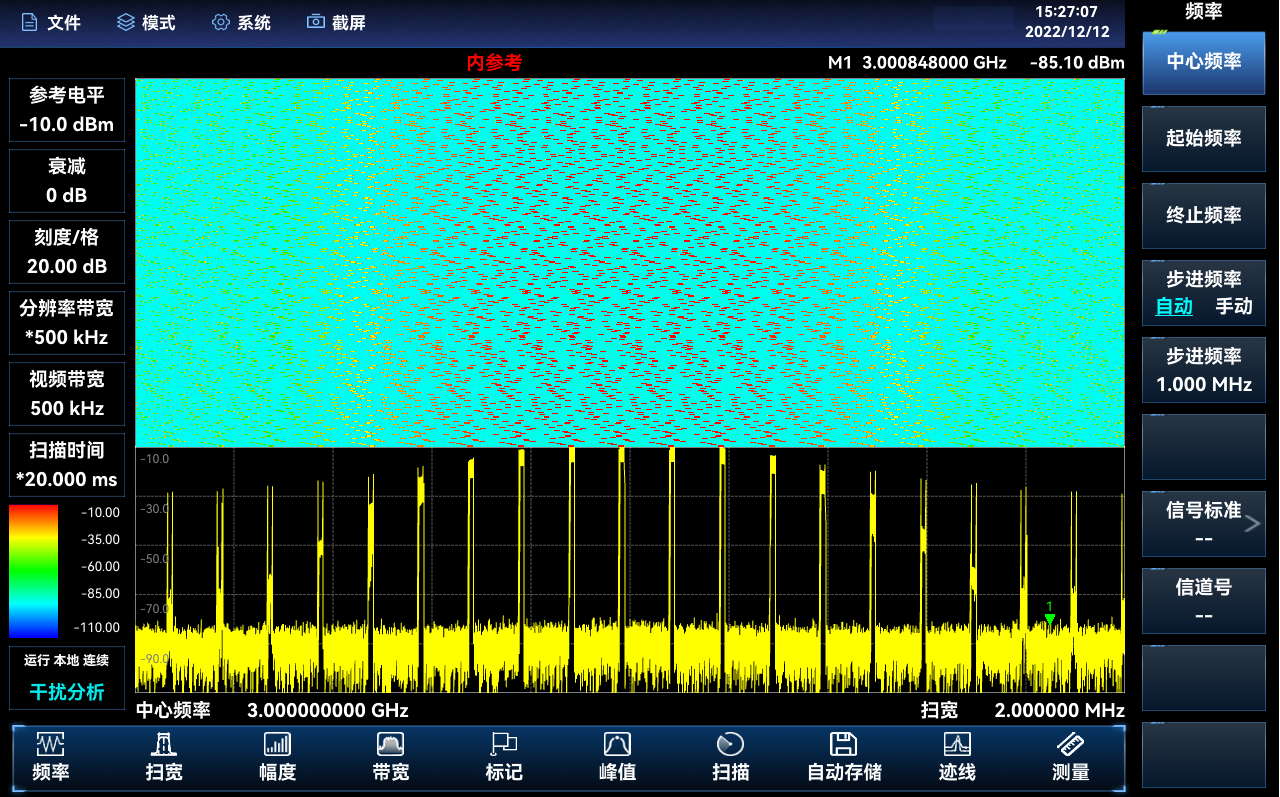

丰富的测量功能模式及选件-干扰分析（选件）
干扰分析选件具有频谱测量、瀑布图和RSSI测量功能，其中瀑布图使用频率-幅度-时间三维的显示方式，可以方便的观测周期性或者间断的信号，在瀑布图中显示颜色的不同反应信号幅度的强弱，RSSI（接收信号强度指示）主要用于测量一个点频信号在一个时间段内的强度变化情况，瀑布图和RSSI测量均支持信号的自动存储功能。
-

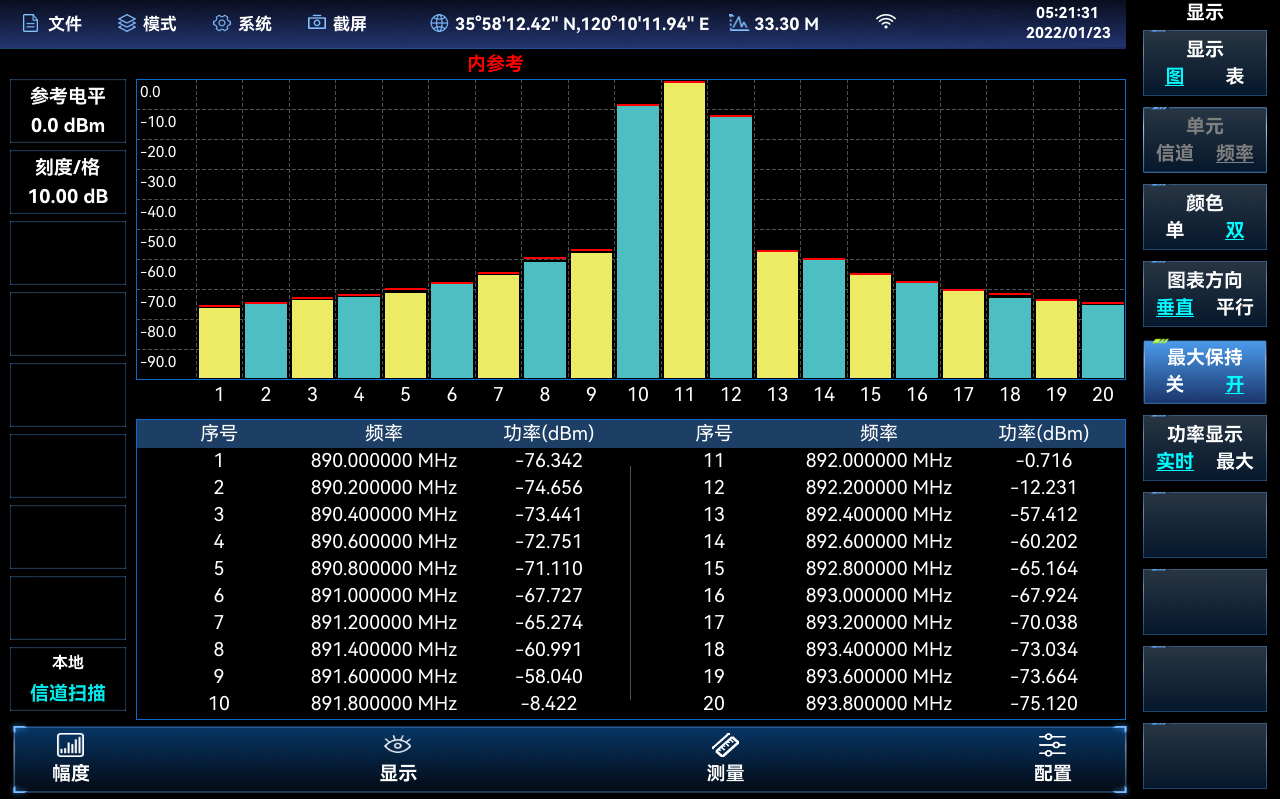

丰富的测量功能模式及选件-信道扫描（选件）
信道扫描测量模式提供对多个信道的信号功率的测量。信号功率以条形图的形式或是列表的形式来显示，最多可测量20个信道的信号功率。依据设置信道的方式分为三种测量方式：信道扫描、频率扫描、列表扫描，三种测量方式均可设置信道的带宽和信道的数量。
-

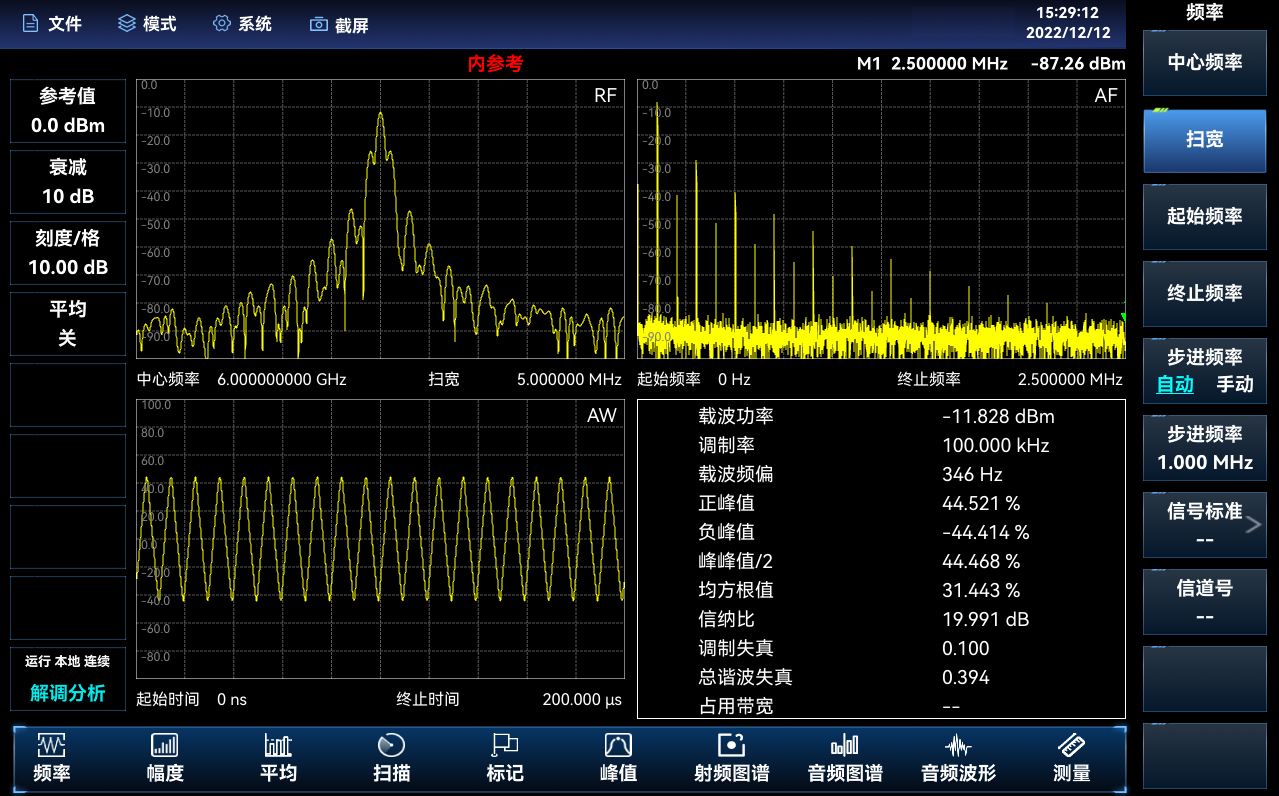

丰富的测量功能模式及选件-模拟解调分析（选件）
解调分析测量模式提供对AM、FM、PM调制信号图谱的显示和相关参数的分析。主要的图谱和相关参数的测量如下所示：
射频图谱：类似于频谱分析模式，显示调制信号的频谱图，可进行占用带宽的测量。
音频图谱：显示解调后的音频信号的频谱图。
音频波形：显示解调后的音频信号在时域的波形。
参数分析：可对调制信号的载波功率、调制率、载波频偏、调制深度（AM）、调制频偏（FM）、调制相偏（PM）、信纳比、调制失真、总谐波失真等参数进行测量分析。
-

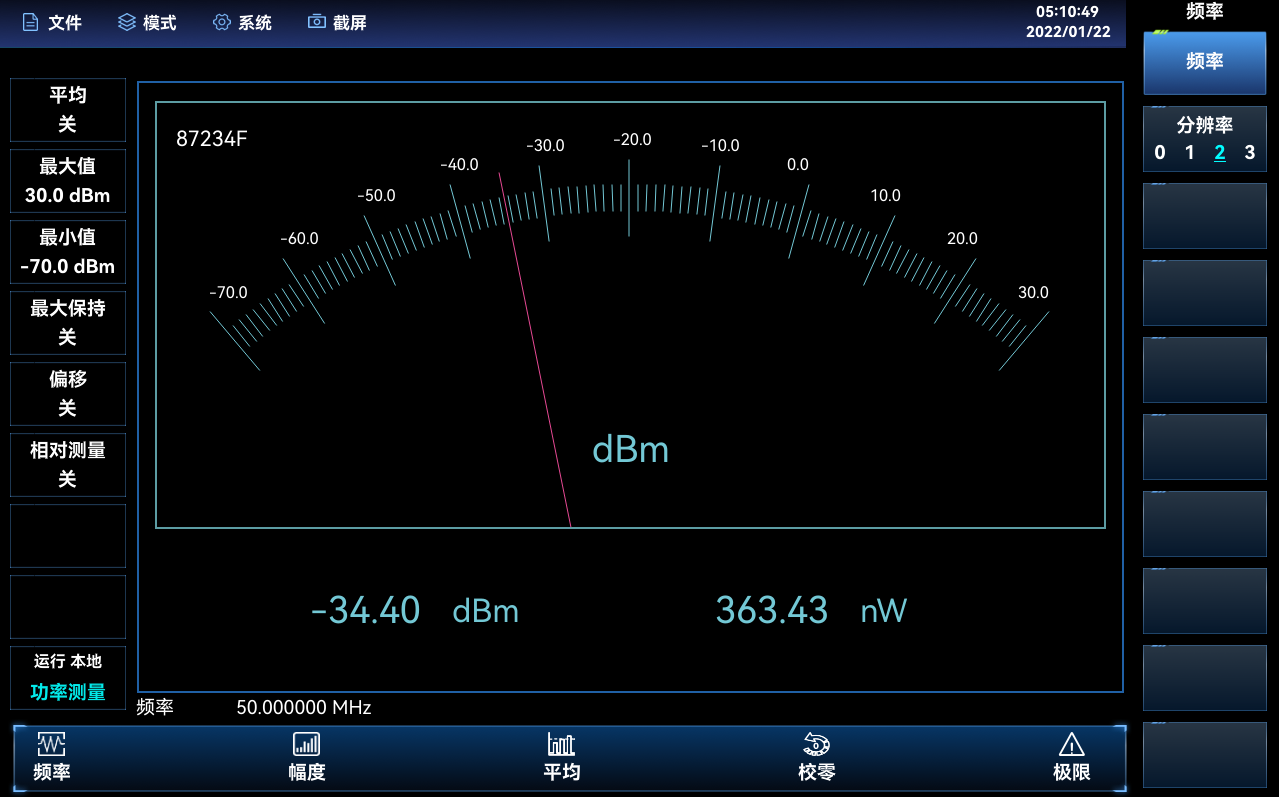

丰富的测量功能模式及选件-USB功率测量（选件）
USB功率测量功能通过外接电科思仪87230/87231/84232/87233系列外置USB功率探头，可以测量最高到40GHz的连续波信号功率。
-

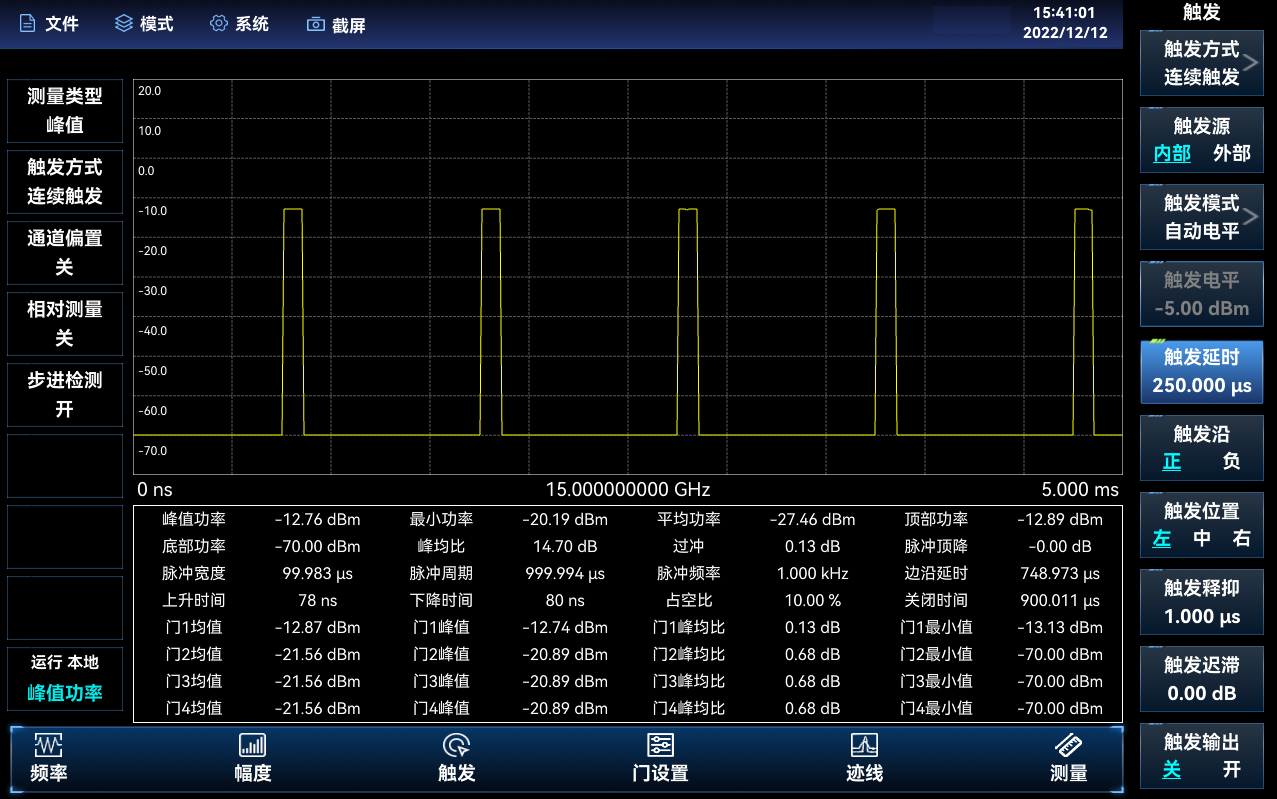

丰富的测量功能模式及选件-USB峰值功率测量(选件)
通过USB接口外接电科思仪的87234D/E/F/L USB峰值功率探头，可以测试高达67GHz的射频/微波信号，实现大动态范围的的脉冲功率测量。
-
丰富的测量功能模式及选件-场强测量(选件)
场强测量可以分为点频测量，频率扫描测量以及列表扫描测量三种模式。其中点频测量通过设置点频频率来观察当前点的频偏以及幅度值和场强值；频率扫描测量通过设置起始频率、步进频率以及扫描点数来观察一段频率范围内的幅度值和场强值变化情况；列表扫描测量通过调用预先编辑或保存的列表来观察列表频率点的幅度值和场强值。
-

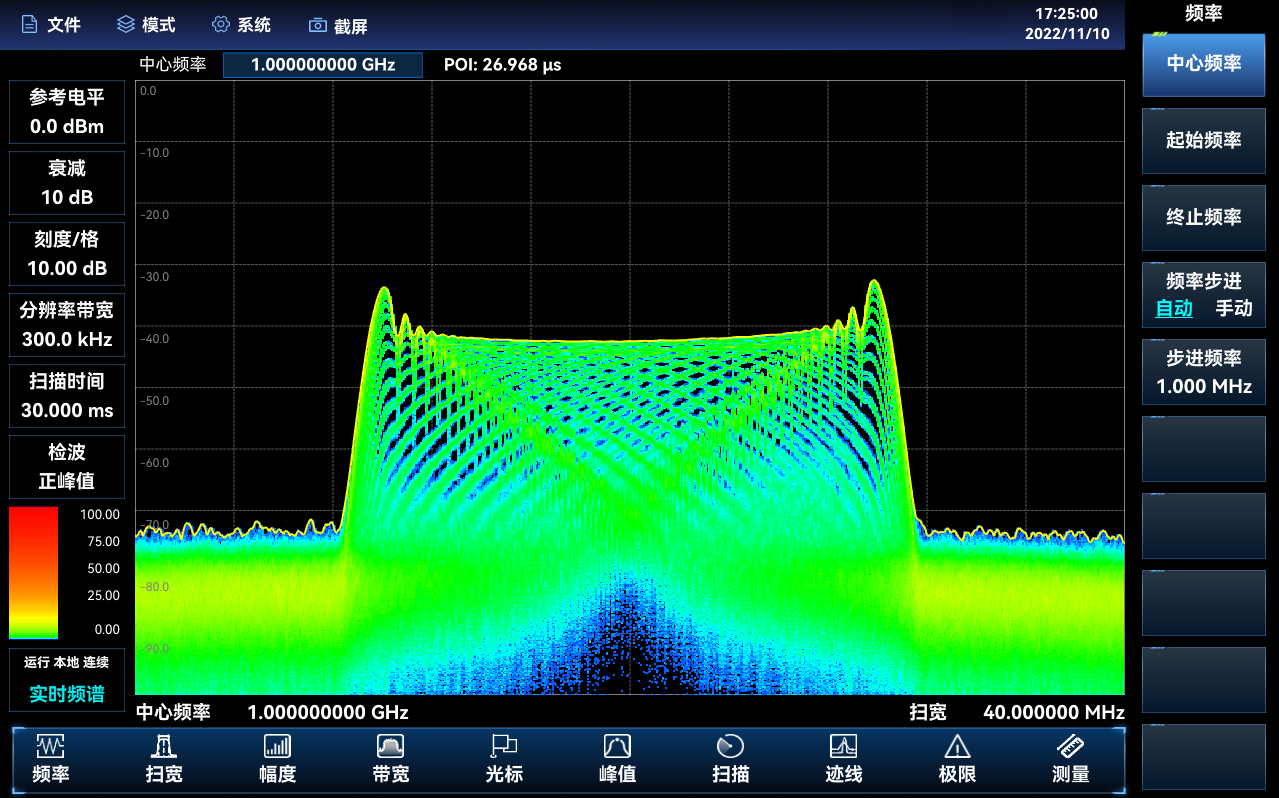

丰富的测量功能模式及选件-40MHz带宽实时频谱分析（选件）
实时频谱分析功能主要用于对瞬态时变信号、突发信号的捕获和分析，实时分析带宽最大40MHz，可实现瞬态信号数字余辉和瀑布图测量功能。
-

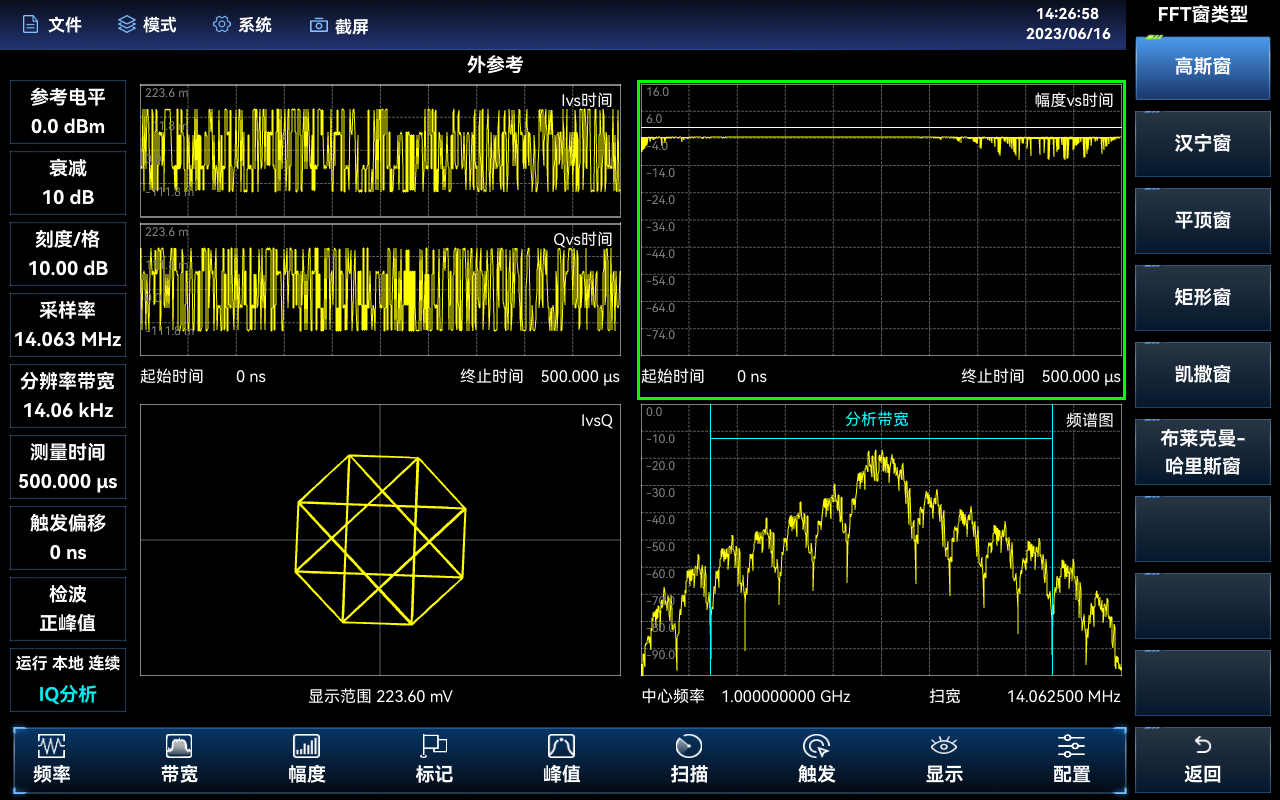

丰富的测量功能模式及选件-IQ分析（选件）
IQ分析选件支持IQ数据的捕获及显示，能够支持IQvs时间、幅度vs时间、频谱图和IvsQ等图形显示界面。
-

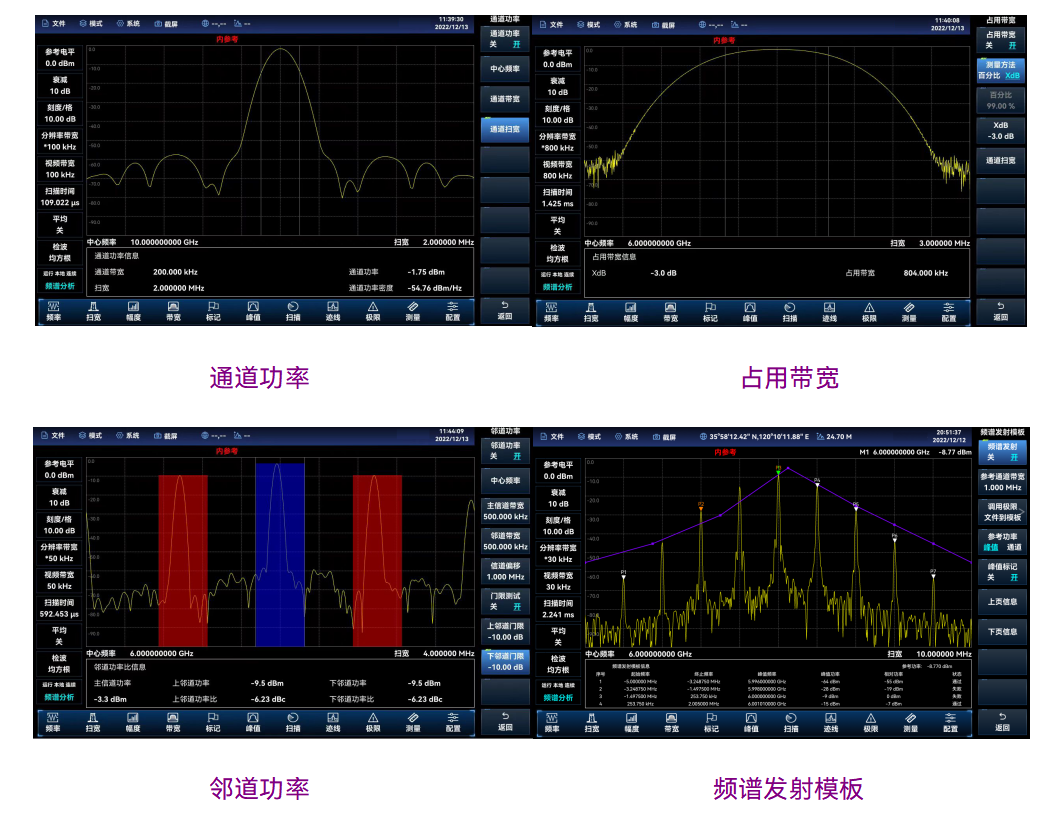

全面的智能测量功能-1
通道功率
占用带宽
邻道功率
频谱发射模板
-

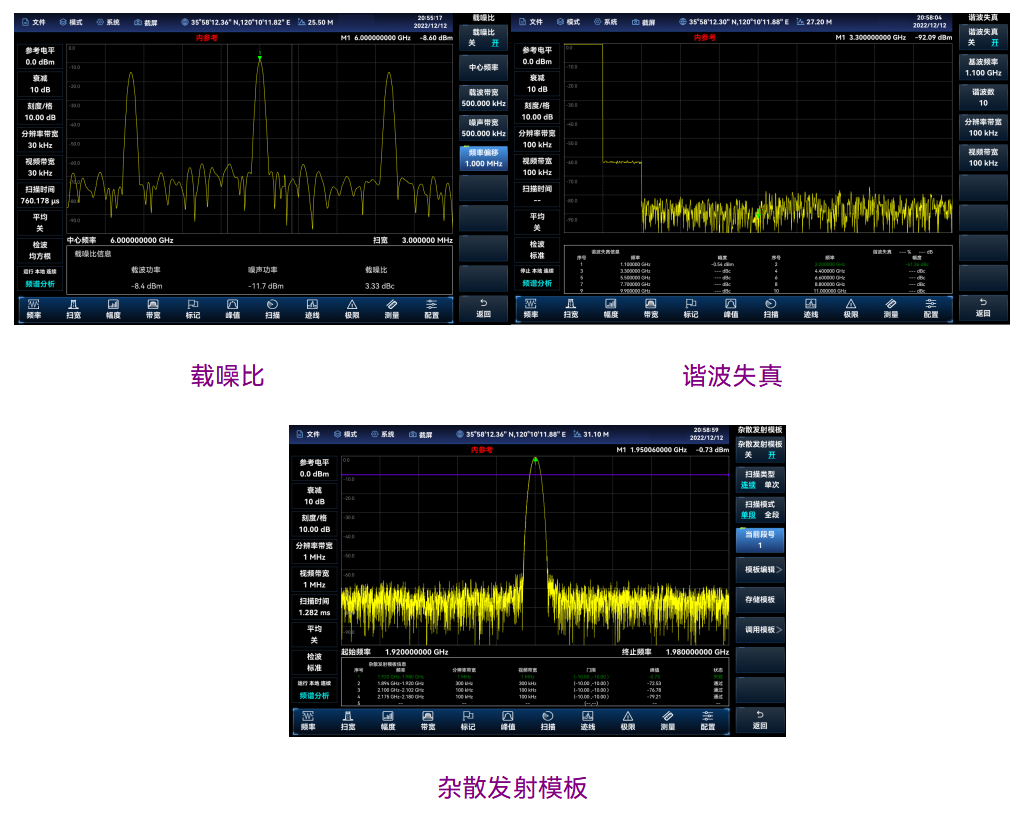

全面的智能测量功能-2
载噪比
谐波失真
杂散发射模板
