产品综述

       Ceyear 4052系列信号/频谱分析仪是电科思仪全新推出的信号/频谱分析仪产品。

       Ceyear 4052具备出色的测试动态范围、相位噪声、幅度精度和测试速度,具备频谱分析、I/Q分析、实时频谱分析、瞬态分析、矢量信号分析、脉冲分析、音频分析等丰富的测试功能。

       Ceyear 4052作为多功能通用信号/频谱分析仪,具备良好的扩展能力,可通过多种数字和模拟输出接口构建测试系统或进行二次开发。凭借卓越性能与灵活应用的绝佳匹配,可满足您在无线通信、汽车电子、低轨卫星、物联网、航空航天与国防等领域信号及设备快速生产的测试需求。

功能特点

  • 一流的频谱性能和特性

    Ceyear 4052具备出色的测试动态范围、相位噪声、幅度精度和测试速度。


    超宽频率覆盖范围

    频率测量范围覆盖2Hz~50GHz,具备8种可选的频段配置,满足从低频到毫米波的测试需求。


    优异的显示平均噪声电平

    在1GHz处显示平均噪声电平为-154dBm/Hz,配置前置放大器后可达-167dBm/Hz,噪声抵消功能开后可达-170dBm/Hz。(均为典型值)


    出色的相位噪声性能

    具备出色的相位噪声性能,可满足用户在雷达、通信信号测量中的极限要求。在1GHz载波,10kHz频偏的条件下,相位噪声优于-122dBc/Hz。


    高精度的幅度测量误差

    具备出色的幅度测量精度,在8GHz以下频段的信号幅度测量精度优于±0.5dB。

  • 1.2GHz分析带宽

    Ceyear 4052拥有1.2GHz的瞬时分析带宽,同时提供从10MHz(标配)到1.2GHz(选配)共6种选择,满足不同测试场景的应用需求。



    多种分析带宽配置选择

    提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz共6种带宽配置选择,满足在宽带雷达、5G NR、WLAN等不同测试应用场景进行灵活配置。


    优越的无杂散动态范围

    200MHz分析带宽下无杂散动态范围为-70dBc,1.2GHz分析带宽下无杂散动态范围为-55dBc。

  • 全面的无线通信协议分析能力

    Ceyear 4052的移动通信协议分析选件能够快速、直观地测试5G NR、LTE、NB-IoT、WCDMA、GSM等多种无线通信标准的信号特性。



    5G NR信号分析

    5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析,支持FDD、TDD两种双工模式,支持QPSK到256QAM调制格式,支持Test Model和自定义参数设置,支持提供不同信道和信号的误差矢量幅度(EVM)、频率误差和功率等测量结果,具备星座图、误差总结表、资源分配等多种显示图谱。


    LTE、NB-IoT、WCDMA、GSM信号分析

    搭配Ceyear专用的协议分析软件,可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析,提供EVM、星座图、频率误差等多种测量结果。


    无线通信信号带外特性分析

    在带外测量方面,能提供广泛的标准和限值线一键设置能力,高效率执行邻信道泄漏比(ACLR)、频谱发射模板(SEM)等测量。

  • 强大的实时频谱分析功能

    实时频谱分析功能是突发、捷变、跳频信号等随时间变化的信号的极佳的测试工具。


    突发信号捕获

    实时频谱分析功能支持瞬态、突发干扰信号的发现、瞬态信号数据触发截获、瞬态信号事件时域频域分析等功能。



    强大的大带宽实时处理性能

    实时分析带宽高达400MHz,100%频域截获信号时长小于0.6us,时域截获信号时长2ns,频谱处理速度高达1500000次/秒。

  • 全带宽数据实时记录与回放

    复杂电磁环境的实时分析极其困难,对战场、阵地等周边电磁信号进行长时间无缝记录并进行实验室分析是国防用户的迫切需求。



    优越的射频性能

    作为性能优异的信号与频谱分析仪,作为射频采集记录的接收前端,动态范围大,失真小,灵敏度高,结合Ceyear 4052强大的分析功能,还可提供复杂信号的搜索、分析、回放等功能。


    记录与回放

    记录信号带宽高达1200MHz,具备开始、停止采集功能,具备实施频谱分析模式实时预览分析。

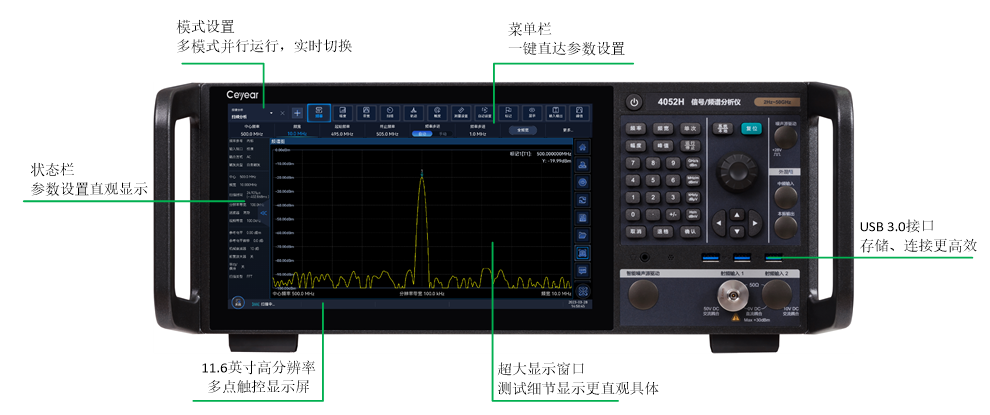

  • 先进用户界面,全新交互体验

    Ceyear 4052采用11.6英寸触摸显示屏,测试细节显示更全面、更直观。参数设置菜单简洁,一键直达参数设置。多测量模式并行运行与显示,模式切换方便高效。

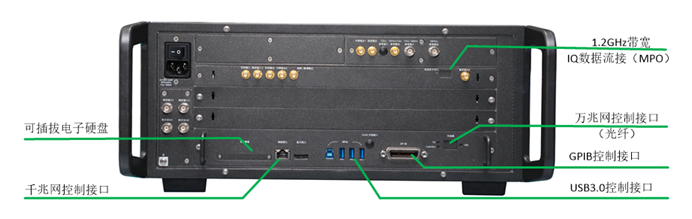

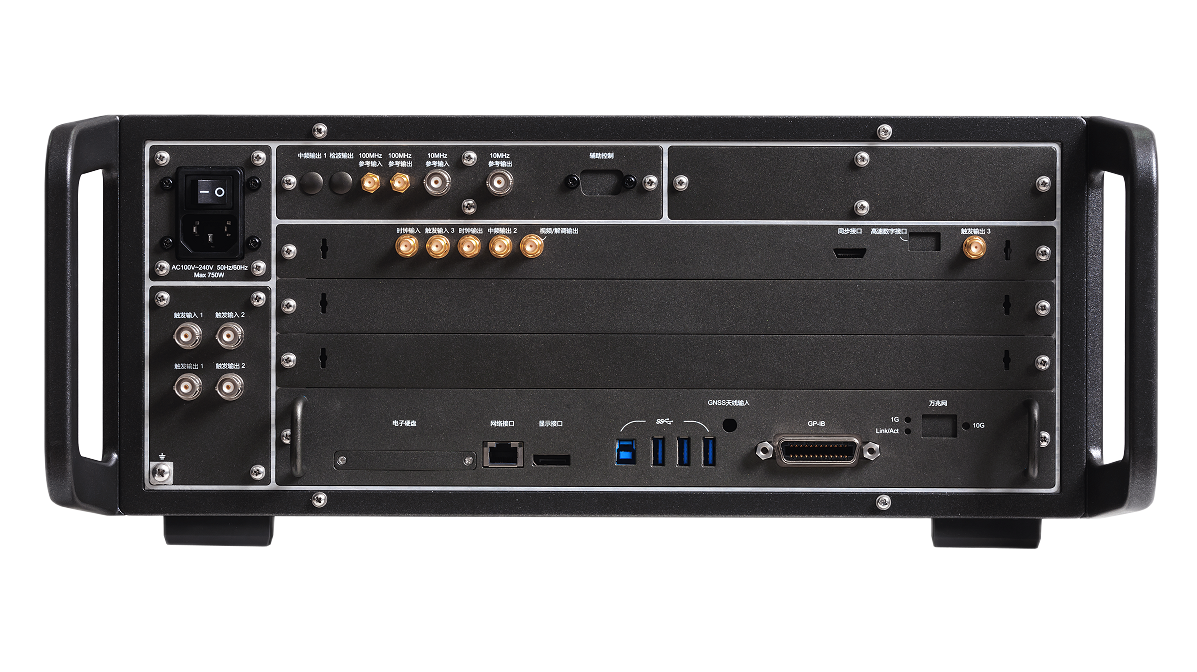

  • 前瞻性的接口配置

    Ceyear 4052面向未来的潜在应用,前瞻性地配置了万兆网控制接口、超宽带数字光纤接口等接口。


    万兆网控制接口

    配置万兆网接口,为您提供更高带宽、更快速率、更加稳定的数据传输。


    超宽带数字光纤接口

    最大可配置1.2GHz超宽带数字接口,可实现1.2GHz带宽的实时宽带数据采集和输出。
