产品综述

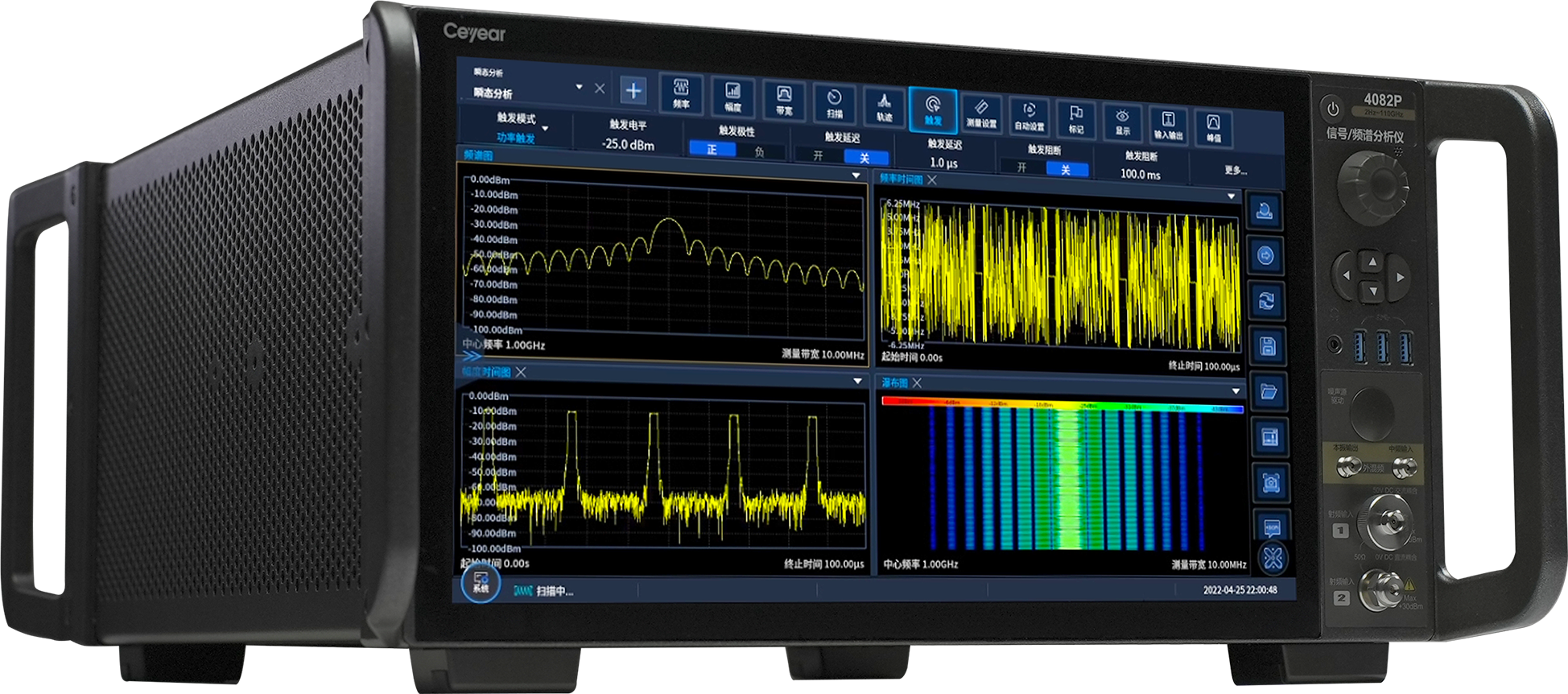

       Ceyear 4082系列信号/频谱分析仪是电科思仪全新旗舰级产品。

       它在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。

       良好的扩展能力,可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达2GHz的分析带宽,配合相应的软件分析选件,满足您在移动通信、自动驾驶雷达、卫星通信、物联网、航空航天与国防等领域信号及设备测试时的严苛需求。

功能特点

  • 卓越的射频与接收性能

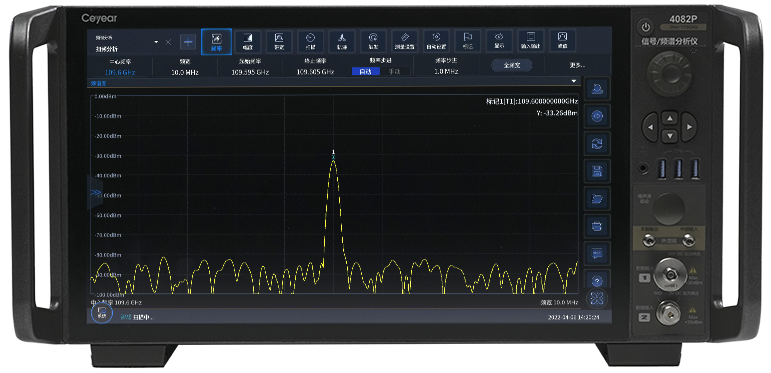

           Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。4082频率测量范围覆盖2Hz~110GHz,110GHz全频段配置预选器,可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平,1GHz处显示平均噪声电平为-154dBm/Hz,配置前置放大器后可达-167dBm/Hz,打开噪声抵消功能可达-172 dBm/Hz。110GHz处显示平均噪声电平可达-140dBm/Hz。4082还具有极佳的相位噪声性能,在1GHz载波,1kHz频偏,相位噪声优于-125dBc/Hz@1kHz,-134dBc/Hz@10kHz,可满足用户在雷达、通信信号测量中的极限要求。



  • 高达2GHz分析带宽

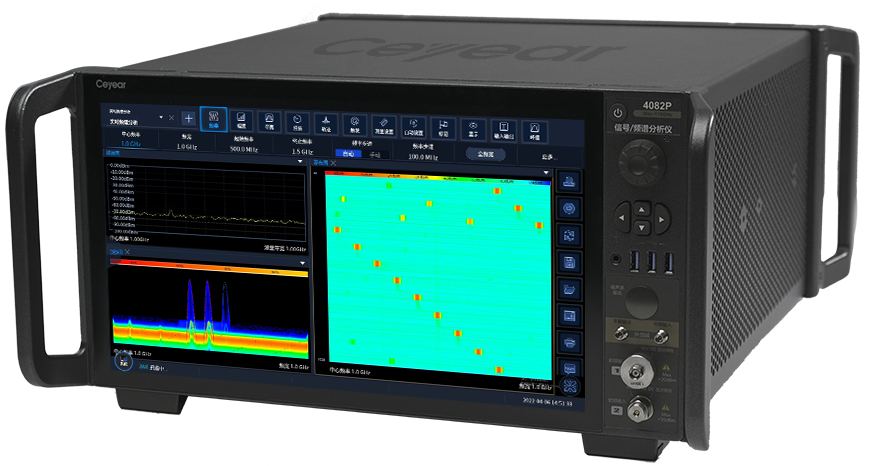

           Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz共7种带宽配置选择,满足宽带雷达、5G NR、WLAN等不同测试应用场景使用需求;提供100Hz~1.5GHz任意采样率IQ数据流,采样率设置分辨率优于0.1Hz,全带宽频率响应实时补偿,可支持多种速率的信号测量分析;提供1.2GHz带宽的实时频谱分析,100%截获概率(POI)信号最短持续时间优于0.28μs,可用于脉冲信号、毛刺信号、间歇性信号等各种瞬态突发信号的捕获测量。







  • 全面的频谱分析能力

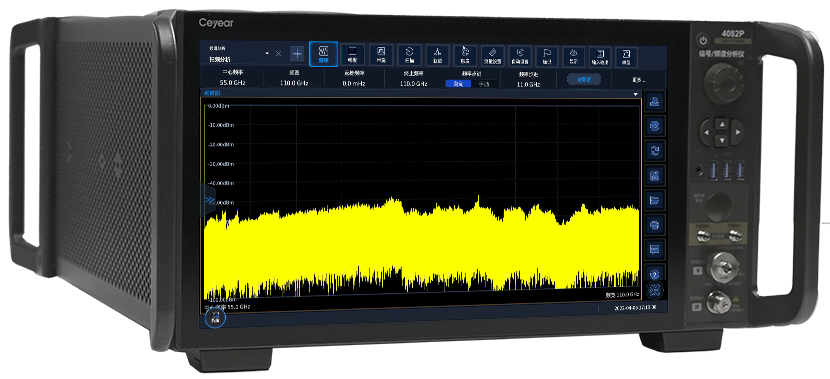

           Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型,扫描点数在101~120001之间任意可选,最长扫描时间16000s,零频宽最短扫描时间1us;支持6条轨迹配置、6种检波方式、3种平均类型,具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能,并支持轨迹统计、轨迹自动保存和调用等;支持历史轨迹的瀑布图显示,可保存10000帧的瀑布图轨迹,清晰展现信号频谱变化规律;具备占用带宽、邻/信道功率、功率统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能,可提供更全面、细致的分析结果。







  • 丰富的无线通信信号分析功能

            Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析,支持FDD、TDD两种双工模式,支持QPSK到256QAM调制格式,支持Test Model和自定义参数设置,支持提供不同信道和信号的误差矢量幅度(EVM)、频率误差和功率等测量结果,具备星座图、误差总结表、资源分配等多种显示图谱;在带外测量方面,4082能提供广泛的标准和限值线一键设置能力,高效率执行邻信道泄漏比(ACLR)、频谱发射模板(SEM)等测量。搭配Ceyear专用的协议分析软件,可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析,提供EVM、星座图、频率误差等多种测量结果。





  • 全面的雷达信号分析功能

           Ceyear 4082系列信号/频谱分析仪内置雷达信号测量软件,可对脉冲调制信号进行多层次的测量分析,并以频谱、时间图谱、参数表等多种显示方式展现。4082支持脉冲信号频谱、时域特性测试,可同时对脉宽、脉冲周期、脉冲上升和下降时间、脉冲内功率下降、峰值功率、最小功率、顶值、底值、脉冲幅度、预冲、过冲、频率误差峰值、频率误差有效值、频率偏移等脉冲参数进行分析显示;可对选定的任意脉冲进行幅度、脉内频率/相位特性、频谱特性的细节分析;4082还具备脉冲参数趋势分析和统计分析功能,可对脉间特征参数的变化趋势和分布特性进行分析,可方便的进行雷达系统性能衡量和问题定位。







  • 强大的卫星射频测试功能

           Ceyear 4082 系列信号/频谱分析仪具备高性能的卫星射频测试功能,能够快速测量卫星变频器、转发器等组件的绝对群时延和相对群时延,测量被测设备的频率响应,并显示幅度、相位、群时延与频率的关系;可以方便直观地进行宽带系统噪声功率比的测量,从而帮助衡量当多个信道被占用时,闲置信道受影响的程度,可用于卫星有效载荷、系统、组件等研发、生产过程的测试。







  • 超大触摸屏,操控更便捷

           Ceyear 4082系列信号/频谱分析仪硬件配置全面提升,采用高性能处理器和超大触摸屏,仪器操作更便捷。4082采用i7处理器,16G内存,运行更流畅,保证长时间测试的高效运行;4082配置15.6英寸超大触摸屏,多种测量结果一览无余,支持多点触控,操作简洁高效。支持界面区域布局动态调整和自定义菜单。多测量模式并行运行与显示,模式切换方便灵活。





  • 多种前瞻性接口配置

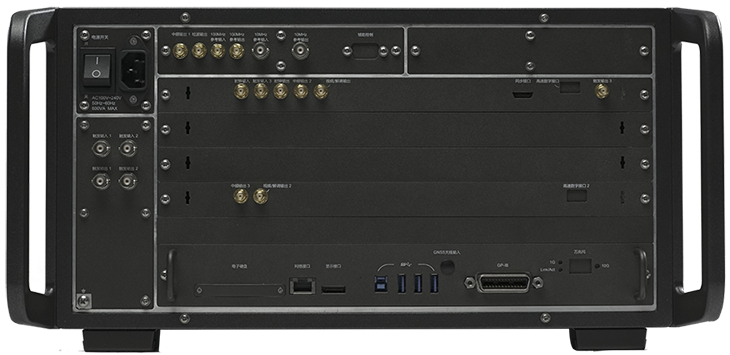

            Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口,包括参考频率输入输出、触发输入输出、中频输出等,支持AC/DC两种耦合方式(射频输入1);4082前瞻性地配置了USB3.0控制接口,万兆网接口、2GHz带宽的IQ数据流接口等,可提供更高带宽、更快速率、更加稳定的数据传输,应对各种数字化转型挑战。
