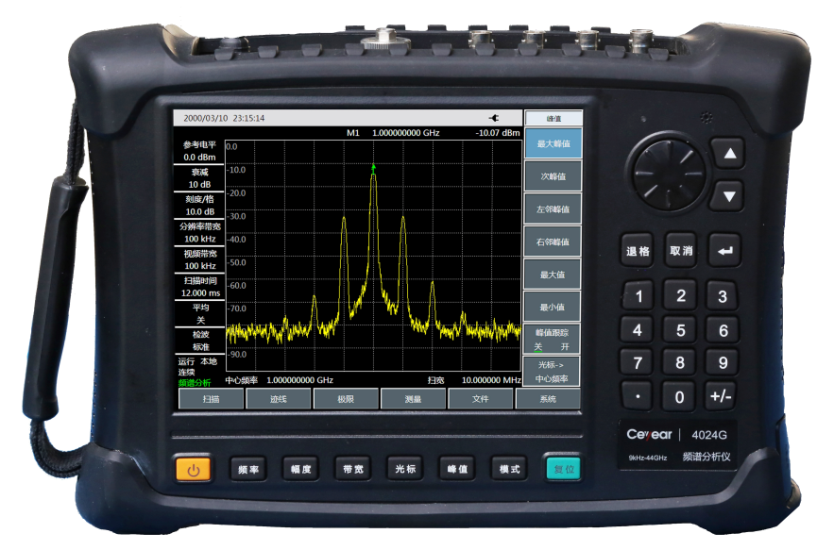

产品综述

       4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点,性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度,测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能,采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性,结构形式采用手持式,体积小、重量轻、供电灵活、便于机动,极其适合现场使用。

       可应用于航空航天、微波与卫星通信、无线通信、雷达监测、电子对抗与电子侦察、精确制导等领域的信号及设备测试。

主要特点

  • 频率覆盖范围:从9kHz覆盖到67GHz,共9种型号

  • 显示平均噪声电平:可达-163dBm@1Hz RBW(典型值)

  • 相位噪声性能:

        -112dBc/Hz@100kHz频偏@1GHz载波(4024A/B/C)

        -106dBc/Hz@100kHz频偏@1GHz载波(4024D/E/F/G/H/L)

  • 扫描速度:1GHz扫宽最快扫描时间<20ms

  • 分辨率带宽:1Hz~10MHz

  • 全频段前置放大器:标准配置

  • 多种测量功能模式:频谱分析、场强测量、干扰分析(瀑布图、RSSI)、模拟解调(AM/FM/PM)、信道扫描、高精度USB功率测量、信号分析等

  • 多种智能测量功能:场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等

  • 多样的辅助测试接口:10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等

  • 方便快捷的用户操作体验:8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等

  • 工作温度范围为-10℃~50℃

  • 可通过电池或适配器供电

功能特点

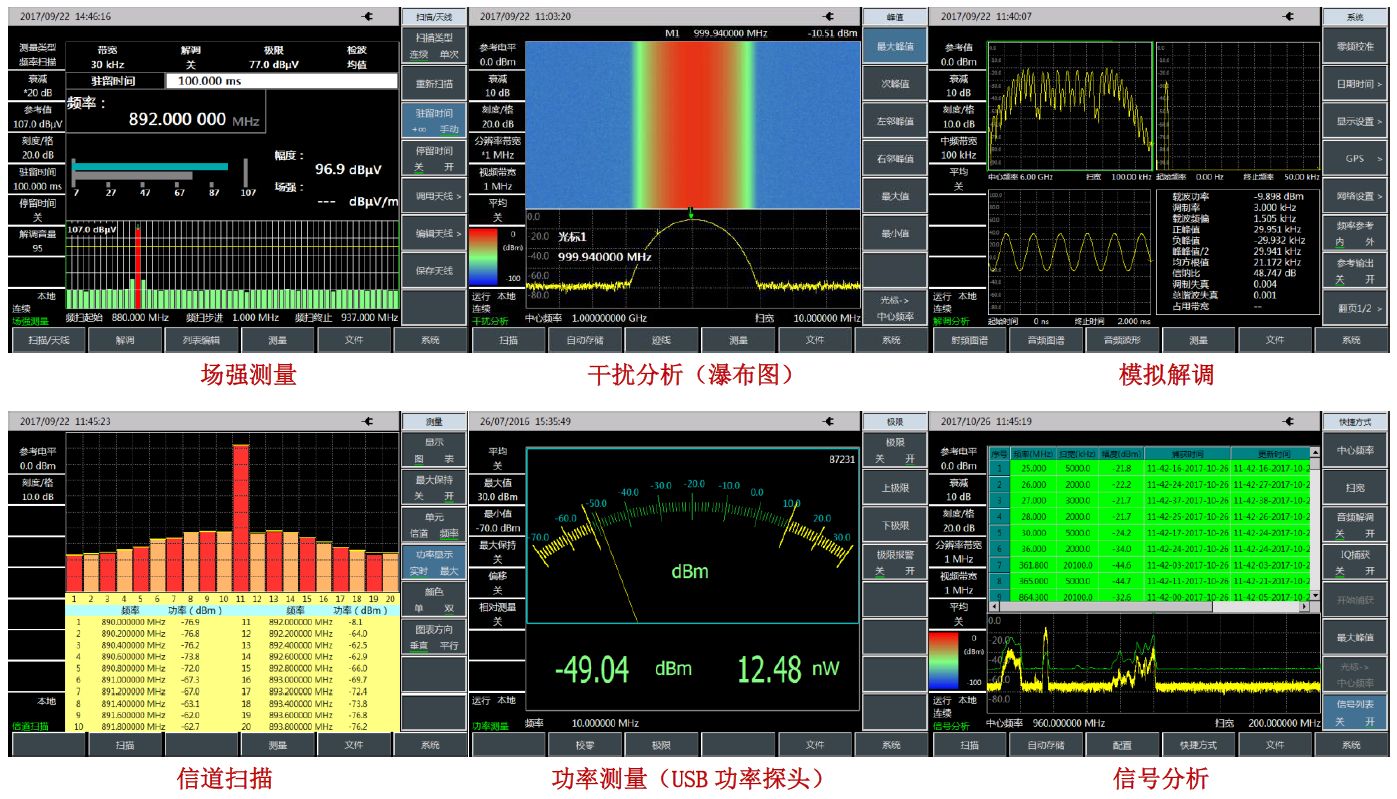

  • 丰富的测量功能模式选件

    场强测量             干扰分析(瀑布图)             模拟解调

    信道扫描        功率测量(USB功率探头)        信号分析

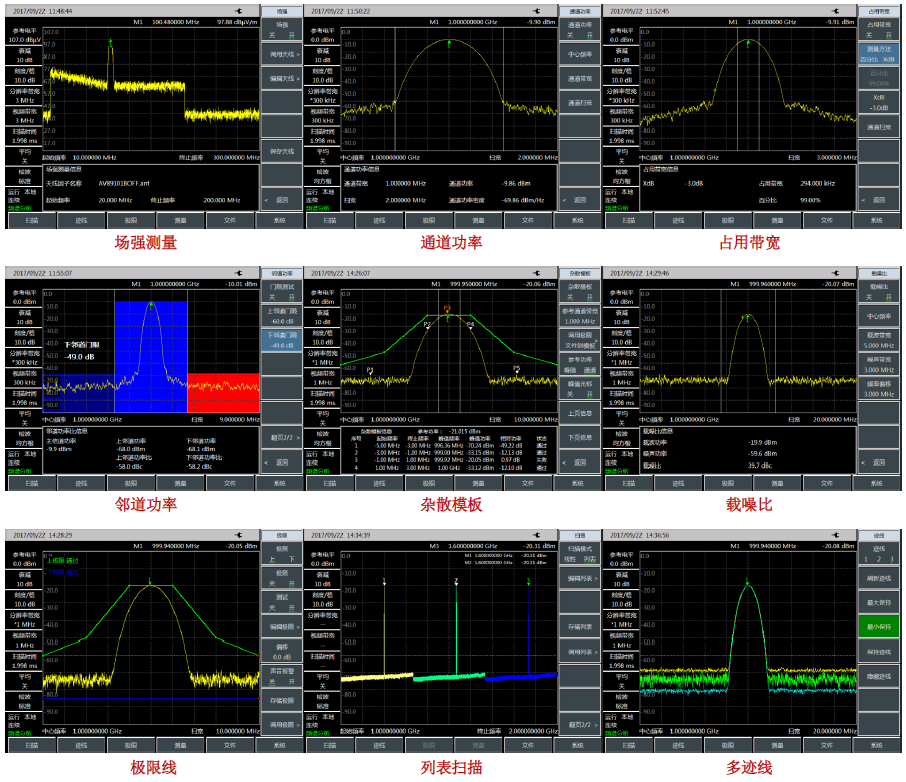

  • 全面的智能测量功能

    场强测量        通道功率        占用带宽

    邻道功率        杂散模板          载噪比

      极限线         列表扫描          多迹线

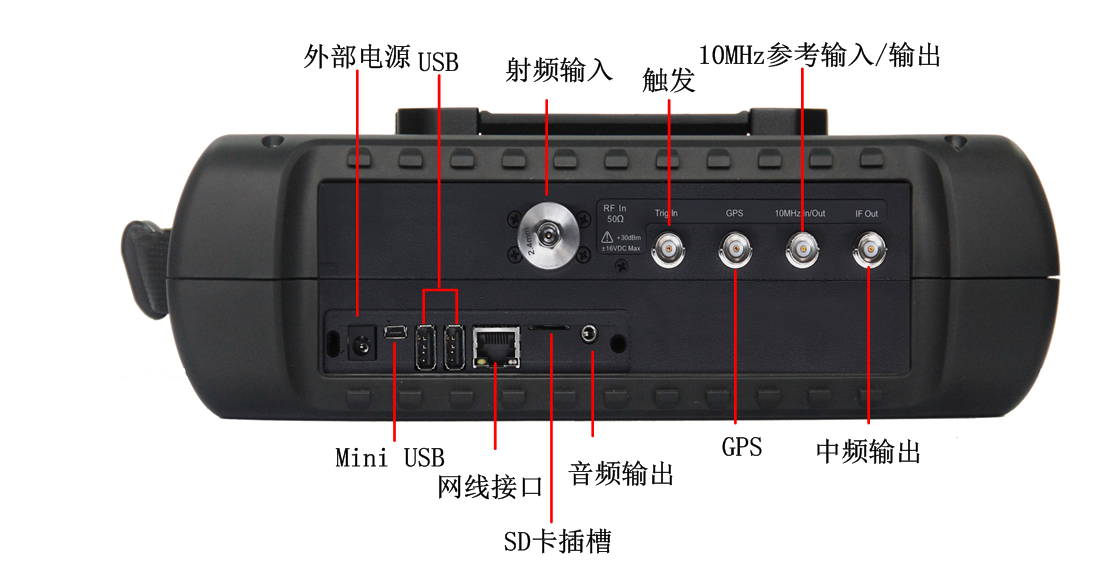

  • 多样的辅助测试接口

  • 方便快捷的用户操作体验

    一键式快速测量

    状态及数据存储调用功能

    8.4寸液晶与电容触摸屏一体化设计,更小的透光折射率,更清晰的显示体验

    便捷的电容触摸屏操作特性

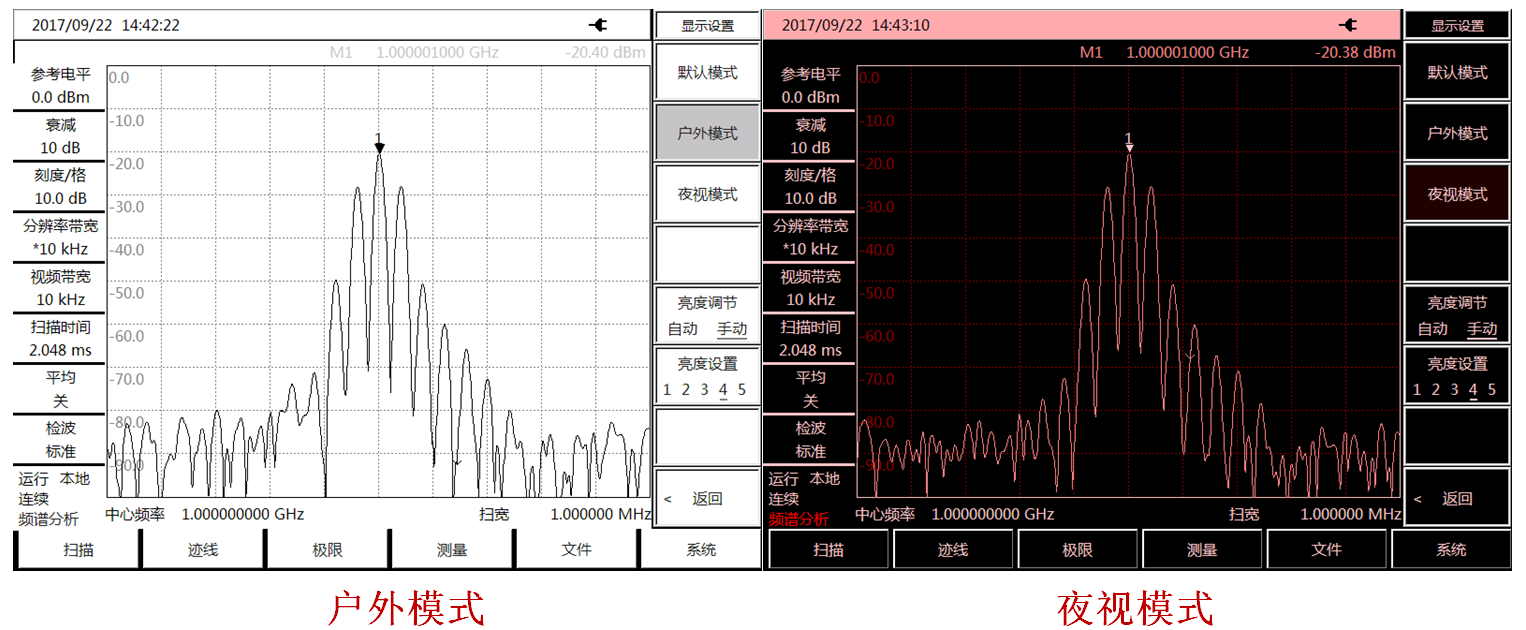

    多种显示模式,户外强光、夜视等环境下可获得更好的体验

    背光按键

可拖动左右查看列表全部
