产品综述

       Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器,频率范围覆盖宽、射频调制带宽大、信号频谱纯度高,具有高准确度和大动态范围的功率输出,以及出色的矢量调制精度和ACPR性能,搭配单机双射频通道和多机级联的设计,可满足您各类测试要求。模拟调制、数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟,让支撑无线通信、移动通信和电子战等复杂场景测试得心应手。全新升级人机交互,具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义和基带波形预览等一系列新功能,打造用户的测试幸福感。Ceyear 1466系列信号发生器是雷达、通信、航空航天和国防等尖端技术领域从元器件级到系统级高标准测试的理想选择。


功能特点

  • 110GHz同轴频率覆盖,测试更简单、更精确

    Ceyear 1466系列信号发生器无需外接变频器,同轴输出频率覆盖6kHz~110GHz,保证了高精度的大动态范围幅度控制,具有外扩频方案无法达到的功率准确度和稳定度。同时支持外接Ceyear®8240X系列变频器,可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试、毫米波雷达测试的利器。


  • 出色的频谱纯度,让尖端测试更从容

    Ceyear 1466系列信号发生器支持高纯频谱信号输出,1GHz载波单边带(SSB)相位噪声典型值-145dBc/Hz@10kHz频偏,10GHz载波典型值-132dBc/Hz@10kHz频偏;20GHz宽带底部噪声典型值<–161dBc/Hz@30MHz频偏;10GHz载波杂散<-80dBc,谐波<-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。


  • 大动态范围、高准确度功率输出

    Ceyear 1466系列信号发生器最大输出功率典型值:3GHz为+25dBm,20GHz为+22dBm,40GHz为+22dBm,67GHz为+10dBm,110GHz为+3dBm。最小输出功率-150dBm(可设置),动态范围超过170dB。具有业内一流的功率准确度指标,典型值<0.5dB(20GHz以下)。


  • 2GHz射频调制带宽,轻松面对宽带测试挑战

    Ceyear 1466系列信号发生器能够提供最大2GHz 射频调制带宽,带内频响典型值<1.0dB,根据不同应用场景,支持500MHz、1GHz、2GHz带宽灵活选配,使用外部宽带基带信号输入时射频调制带宽高达5GHz。无论现在的5G通信还是未来的6G通信,出众的调制带宽性能可轻松面对测试挑战。


  • 优异的矢量调制精度,胜任通信设备标定与测试

    Ceyear 1466系列信号发生器具备优异的矢量调制精度, 5GNR EVM<0.8%(28GHz载波,典型值)。具有优良的临道功率比,5GNR ACPR(典型值,<-55dBc@3.5GHz载波,<-45dBc@42.5GHz载波)。能够胜任通信设备研发中的性能评估及产线中的通信设备性能检测。

  • 双射频通道输出,应用更灵活

    Ceyear 1466系列信号发生器支持单机双通道输出,双通道的输出性能指标与单通道保持一致,相位相参0.001°分辨率灵活可调,并具有良好的相位相参稳定性。


  • 多机级联,实现多源相参激励

    支持多机级联,可为MIMO、波束赋形、信号分集测试提供解决方案。


  • 齐全的模拟调制

    支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。

  • 多样式扫描功能

    支持步进扫描、列表扫描、斜坡扫描、功率扫描功能。


  • 全面的标准数字调制样式

    多达33种数字标准调制信号(PSK、FSK、QAM、APSK)的产生,囊括了数字通信所有重要频段和调制样式。


  • 任意波播放

    支持用户自定义任意波数据变采样率播放功能。配合便捷基带预览功能方便您第一时间在时域和频域验证数据的正确性。


  • 多载波

    支持连续波多音及复杂多载波调制功能。最多支持65535个连续波多音信号调制。

  • 多类型加噪

    支持纯噪声、加性高斯白噪声、连续波干扰等加噪功能。


  • 实时衰落模拟

    最大衰落路径20条,支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型,支持预设衰落场景模式,可模拟3GPP定义的衰落信道模型。


  • 移动通信信号模拟

    面向移动通信基站或终端研制和生产,以及移动通信设备入网验证和核准中必须的射频一致性测试,1466信号发生器通过内嵌包含5G NR在内的600多种TestModel/FRC,支持标准协议信号一键模拟。

    同时,配合移动通信信号模拟软件可实现多种通信协议信号灵活的编辑模拟。


  • WLAN信号模拟

    面向无线通信终端研制、生产和测试,具备802.11a/b/g/n/ac/ax无线连接PPDU、MPDU、A-MPDU等信号模拟,支持由多个不同调制编码方式的PPDU组成的物理帧块信号模拟。


  • 雷达场景信号模拟

    与1466-S55-01/02/03雷达场景模拟选件结合,可以模拟宽频段多制式的雷达场景信号。在三维地图背景下布置多雷达信号模拟场景,通过拖拽式载体平台设置,实现可视化多平台空间多参数编辑和轨迹规划,雷达场景信号特征的全面、持续不断地模拟,并通过3D模型进行立体、动态的形象展示。


  • 可触控图形引导交互

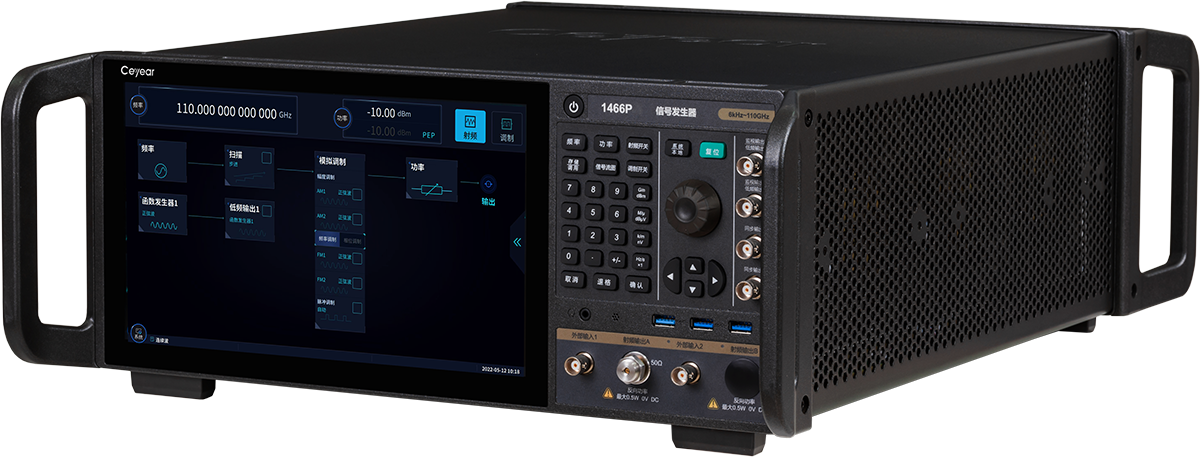

    采用11.6吋高分辨率触摸屏,清晰展现主要参数及仪表状态信息,配合信号流图引导界面,让显示更直观,交互更友好。


  • 用户操控界面灵活编辑

    支持用户自定义菜单,根据测试习惯,量身定制个性化用户操控界面,实现一个窗口内的多功能操作,避免菜单过深、反复查找的困扰。


  • 支持跨平台客户端操控

    跨平台客户端及浏览器访问操控。支持多个客户端同时连结,仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。


  • SCPI指令同步录制,脚本一键生成

    不仅可以一键导出录制的SCPI指令,还能自动生成VS(C++、C#)、Qt、Matlab、LabView程控示例工程,让程控更简单。
