产品综述

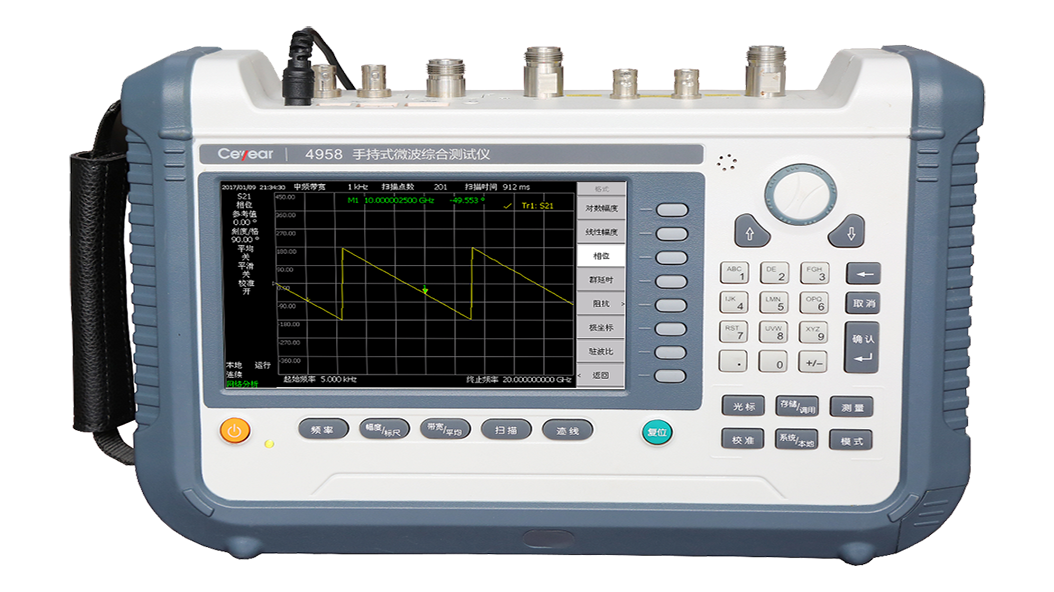

       4958手持式微波综合测试仪测量频率范围可达1MHz~20GHz,集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体,携带方便,机动灵活,可电池供电,非常适用于现场测试。该仪器可广泛应用于雷达、通信、电子对抗等电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节,能够有效提高用户的现场维修保障能力。


功能特点

  • 主要特点

    • 多种测量模式

         天馈线测试模式:用于电缆和天线测试(回波损耗、故障定位等);

         网络分析模式:用于S参数(S11、S12、S21、S22)测试;

         频谱分析模式:用于频谱分析(场强、通道功率、占用带宽等);

         功率监测模式:用于功率测量;

         矢量电压测量模式:用于矢量电压测量;

         USB功率测量:用于通过USB接口进行功率测量;

    • 高性能

         天馈线测试频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz;

         网络分析频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz,动态范围80dB~95dB;

         频谱分析频率范围100KHz~20GHz(可用至9kHz),边带噪声-105dBc/Hz@1MHz(1GHz载波);

    • 灵活性

         体积小、重量轻、内置电池、现场作业轻松完成;

         完善的自我诊断功能及状态自测试;

         智能的电源管理功能,剩余电量指示及低电量警告;

    • 友好的人机界面

         中文操作界面,内嵌使用说明和帮助信息;

         7英寸高亮度真彩TFT液晶显示屏,阳光直射条件下也能提供良好的可视性;

    • 通用接口

         提供外部输入偏置T功能,用于为有源被测件提供电源;

         提供两种类型的USB2.0接口,分别用于连接移动存储设备和用于与计算机通讯;

         提供1个100M的网络接口,可用于构建本地网络或实现远程控制;

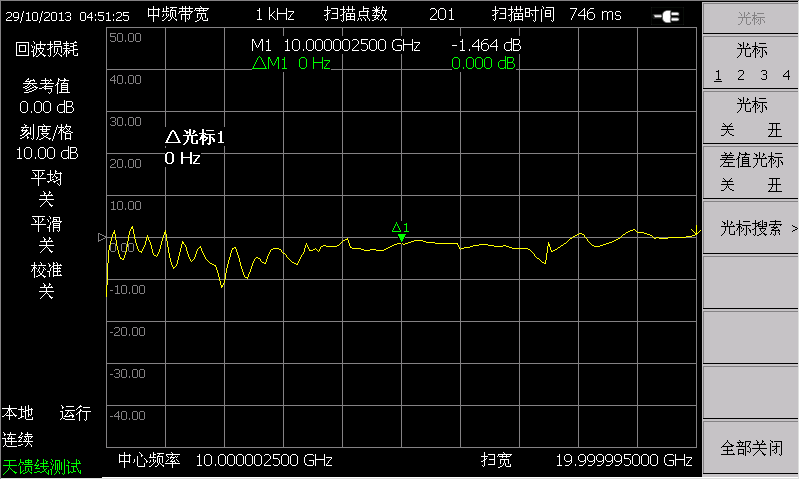

  • 天馈线测试

          手持式微波综合测试仪的天馈线测试频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz,可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量,同时还提供故障点定位功能(DTF),精确定位阻抗失配点。


  • 网络分析

          手持式微波综合测试仪的网络分析频率范围1MHz~20GHz(可用至5kHz),频率分辨率10Hz,提供标准全4S参数矢量网络分析测量能力,可以进行放大器、滤波器、衰减器、双工器等全S参数测试,内置偏置T可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

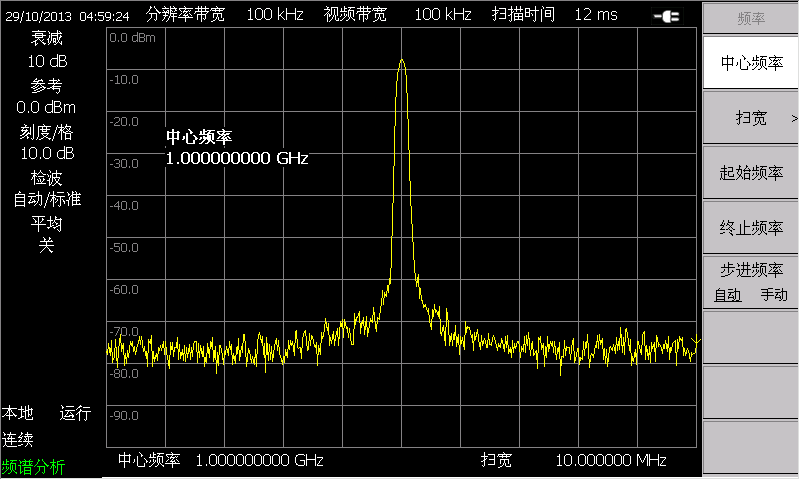

  • 频谱分析

          手持式微波综合测试仪频谱分析频率范围为100kHz~20GHz(可用至9kHz),具有宽频带、高分辨率、高灵敏度、动态范围大等特点,可方便地获得时域测量中不易得到的独特信息,如频谱纯度、信号失真、寄生、交调等各种参数。

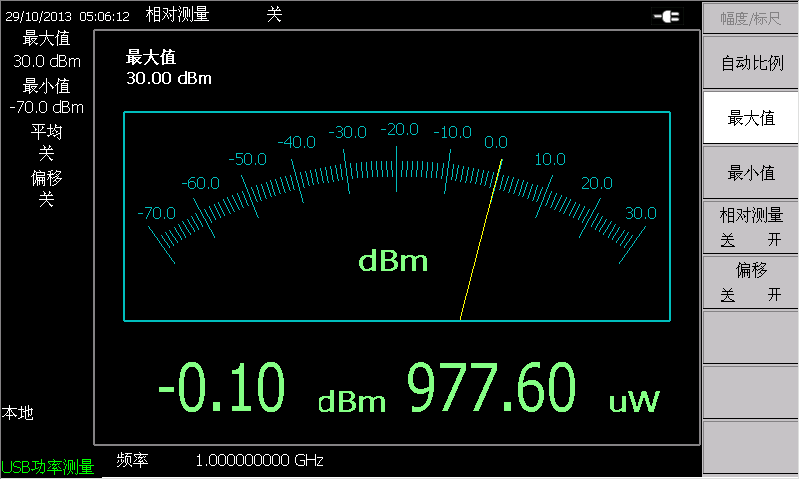

  • USB功率测量(选件)

          手持式微波综合测试仪可通过选择中电仪器的8723X系列USB功率探头进行功率测量,可以测量频率高达40GHz的射频/微波信号。

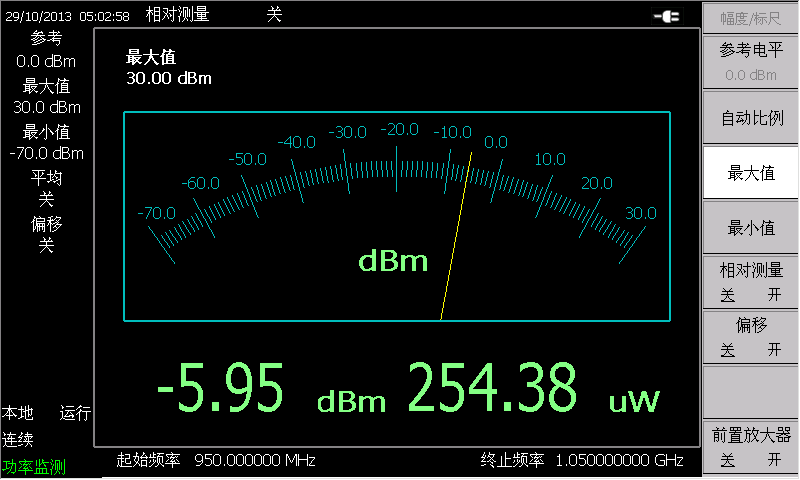

  • 功率监测(选件)

          手持式微波综合测试仪功率检测频率范围为100kHz~20GHz,可通过频谱输入端口对被测信号进行功率测量。

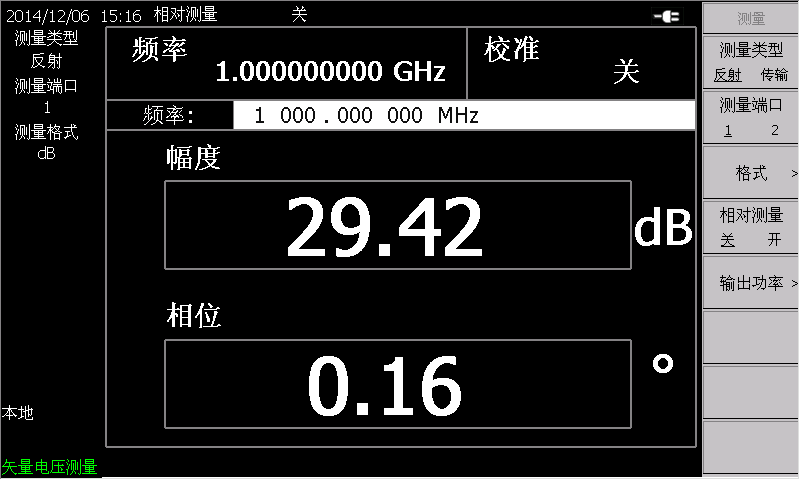

  • 矢量电压测量(选件)

          手持式微波综合测试仪矢量电压测量频率范围为1MHz~20GHz,采用一体化方案代替传统的矢量电压计,可对电缆及其他一些被测件的电长度进行精确测试。
