产品综述

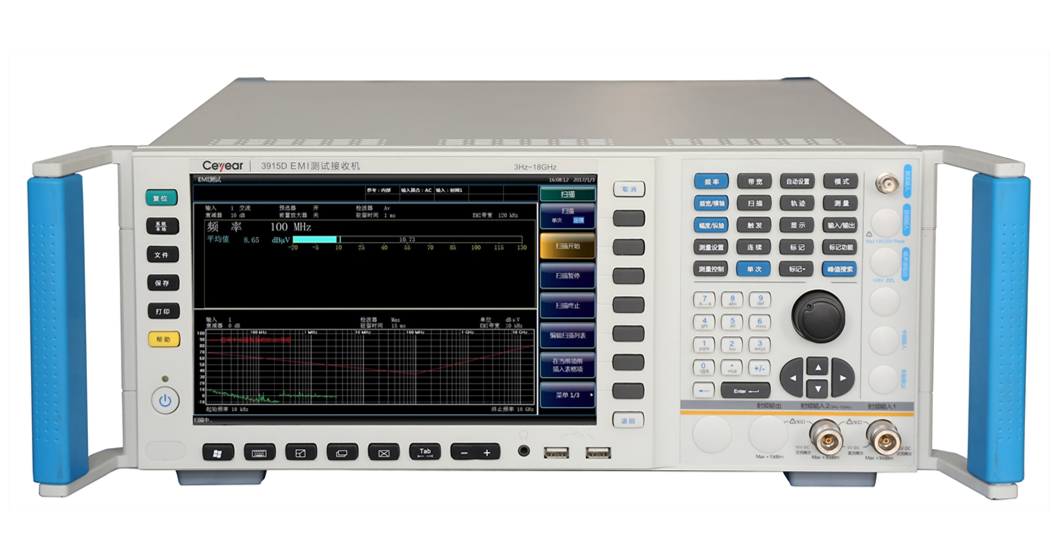

3916 系列EMI测试接收机是针对国内外GB/T6113、GJB151以及CISPR等系列电磁兼容标准推出的一款高性能认证级接收机产品。它具有高灵敏度、高精度、高动态范围、高速度等特点，支持EMI标准符合性测试、FFT时域快速测试、EMI测试诊断、APD测量、骚扰分析、全功能频谱分析、实时频谱分析等多种功能，可应用于电磁兼容标准的预检测测试和标准符合性测试领域，也可以作为通用高性能全功能频 谱分析仪应用于微波毫米波信号的测试领域中。
功能特点
-
电磁兼容标准符合性测试

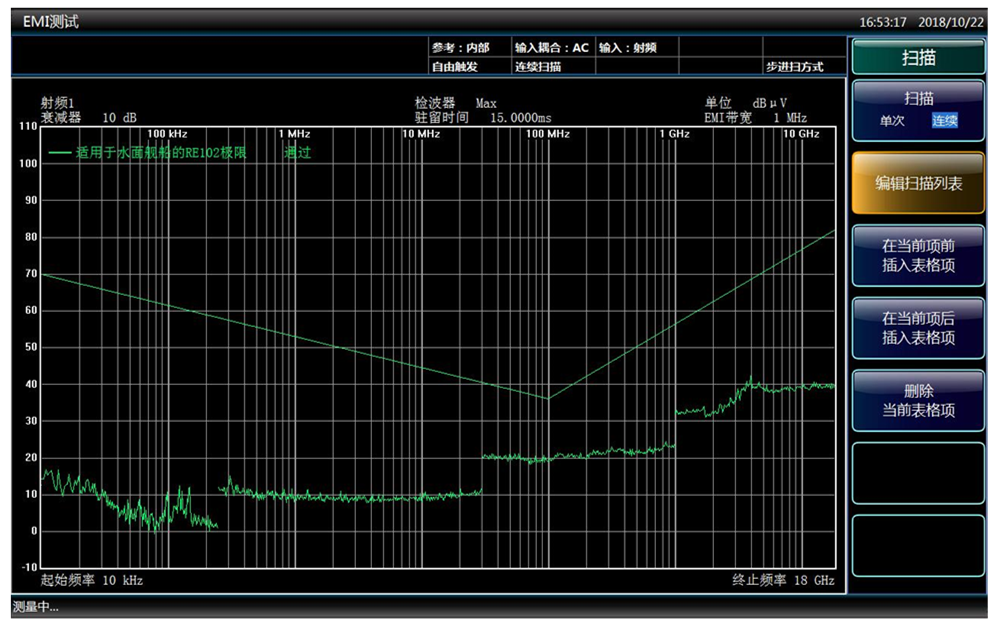

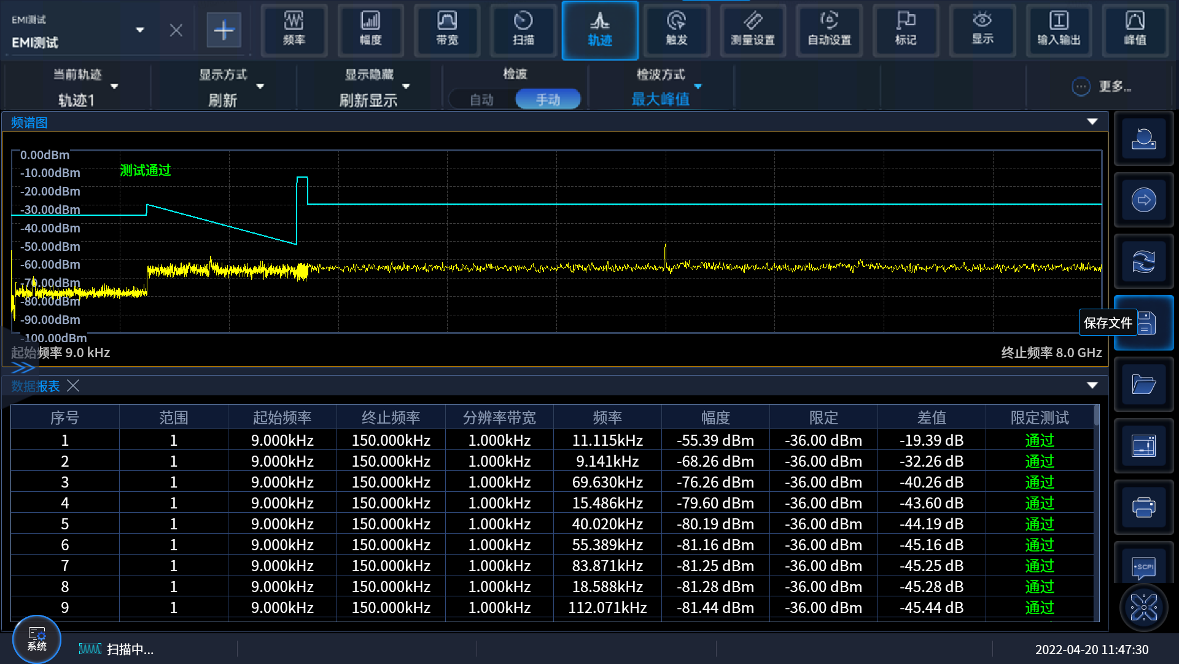

典型的EMI测试界面
符合电磁兼容标准的FFT时域测试和检波器
内置预选放大器、全波段预选器

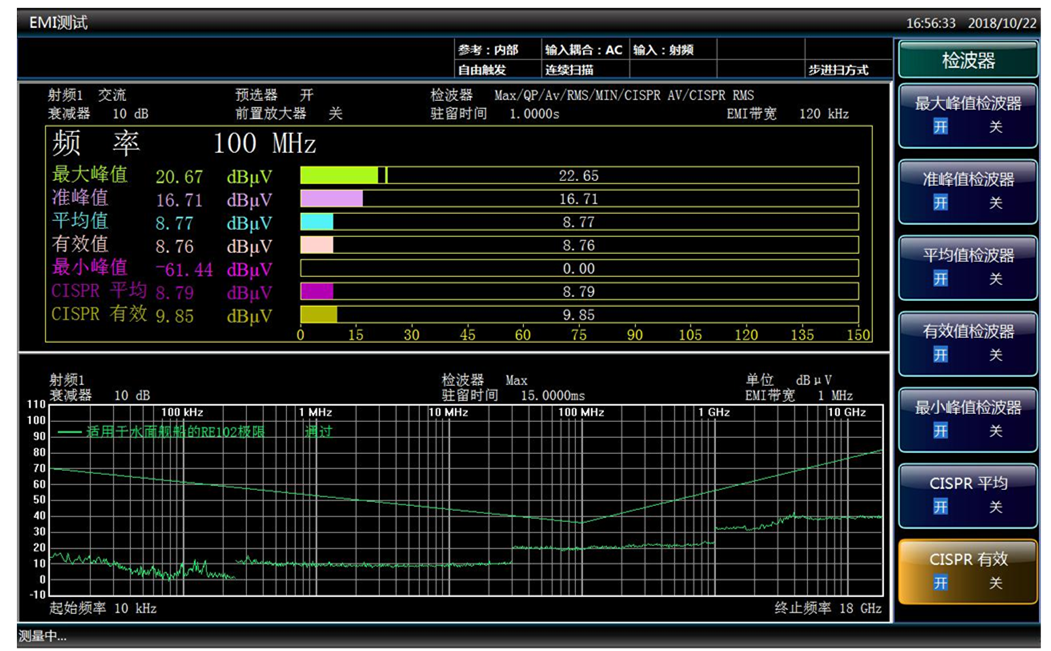

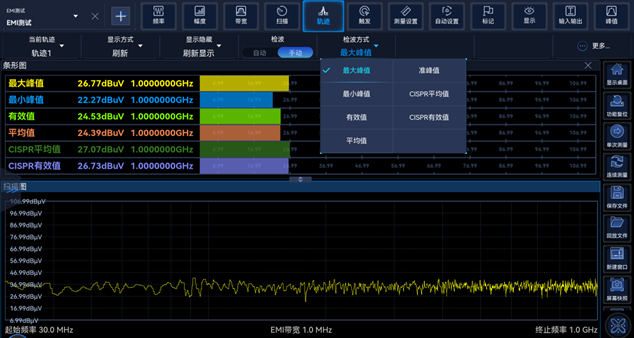

支持多达七种检波方式同时测试
符合性测试结果自动判别

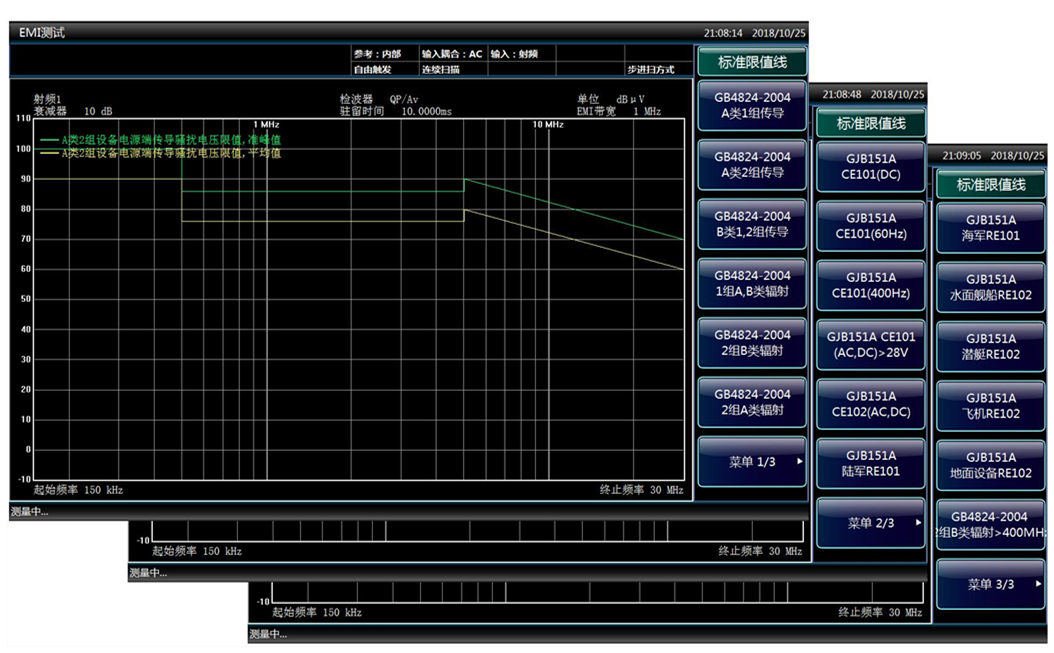

内置标准限值线，并可进行标准限值线编辑、传输因子编辑、扫描列表编辑等
-6dB带宽支持30Hz、300Hz、3kHz、30kHz、300kHz、3MHz等
-
FFT时域快速测试
可提供29.8MHz、390MHz FFT并行处理带宽
最高16384点的FFT、并行滤波以及检波
一次FFT步进检波通道数50~13000，速度提升30倍~8000倍
FFT处理重叠率93.75%以上，幅度误差0.4dB以内
-

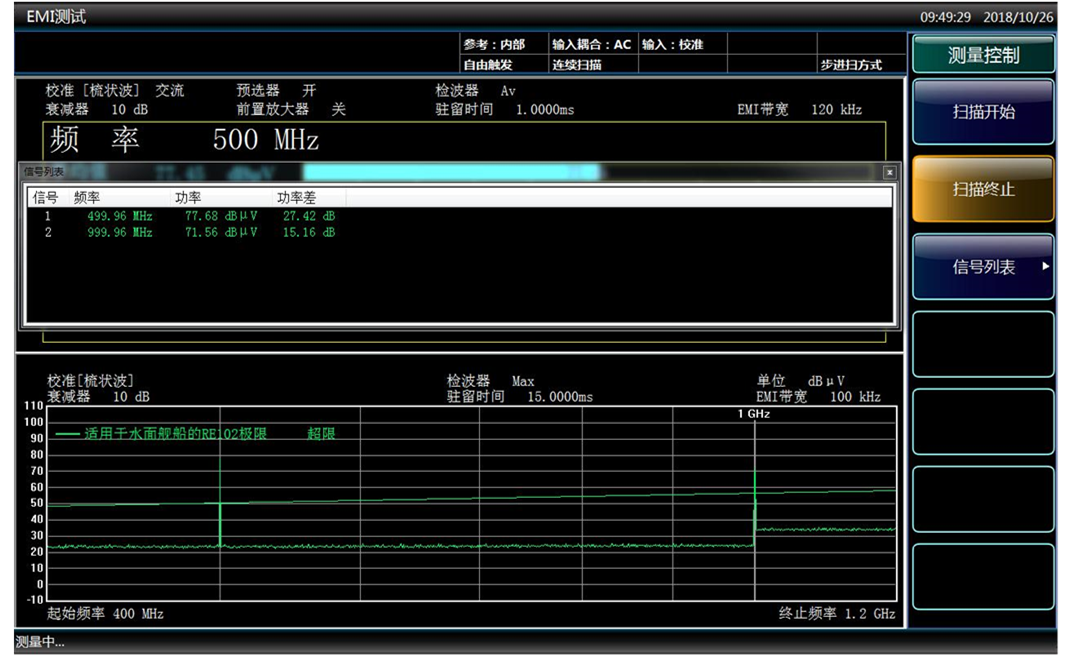

EMI测试诊断
超限峰值的自动搜索
设置限值线余量，改变列表中的信号入选条件

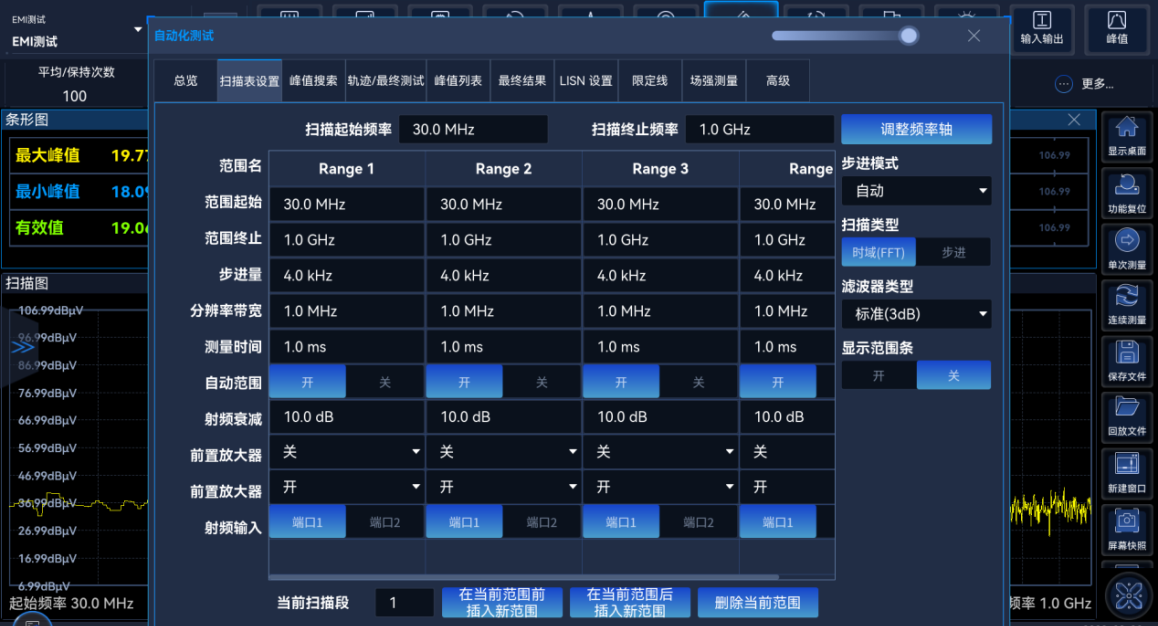

可自动对一系列频率点进行多检波方式的测试
-

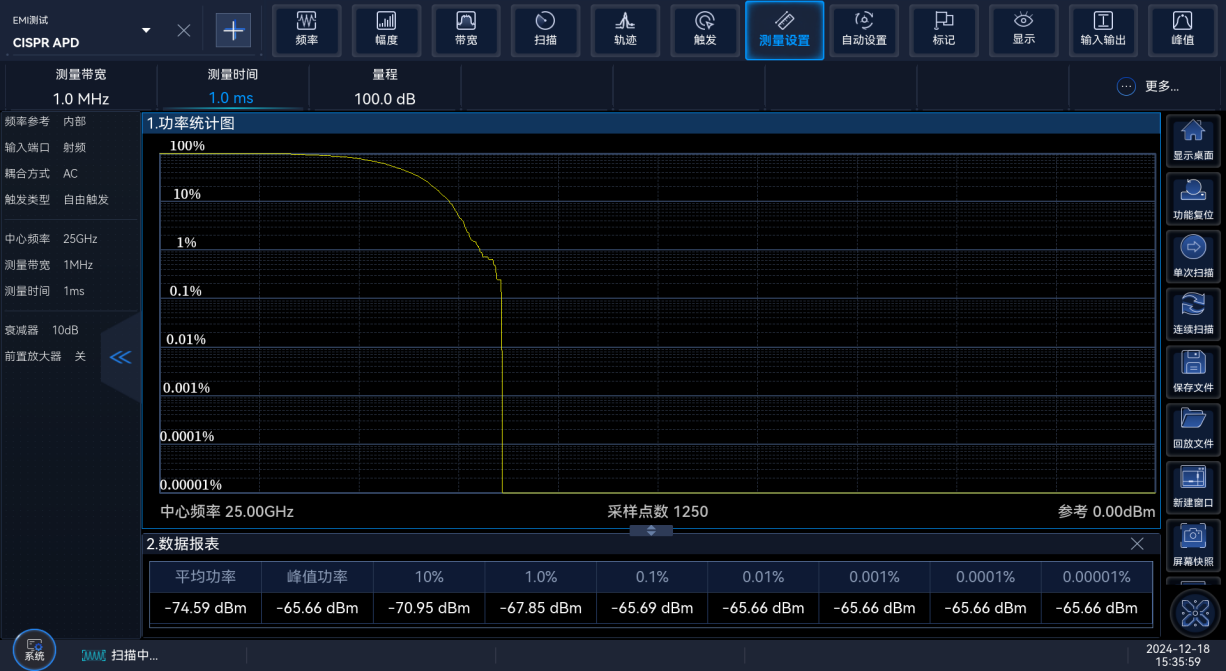

APD测量
支持200Hz、9kHz、120kHz和1MHz测量带宽
最小可测量概率10-7
最大测量时间120s
-
全功能频谱分析

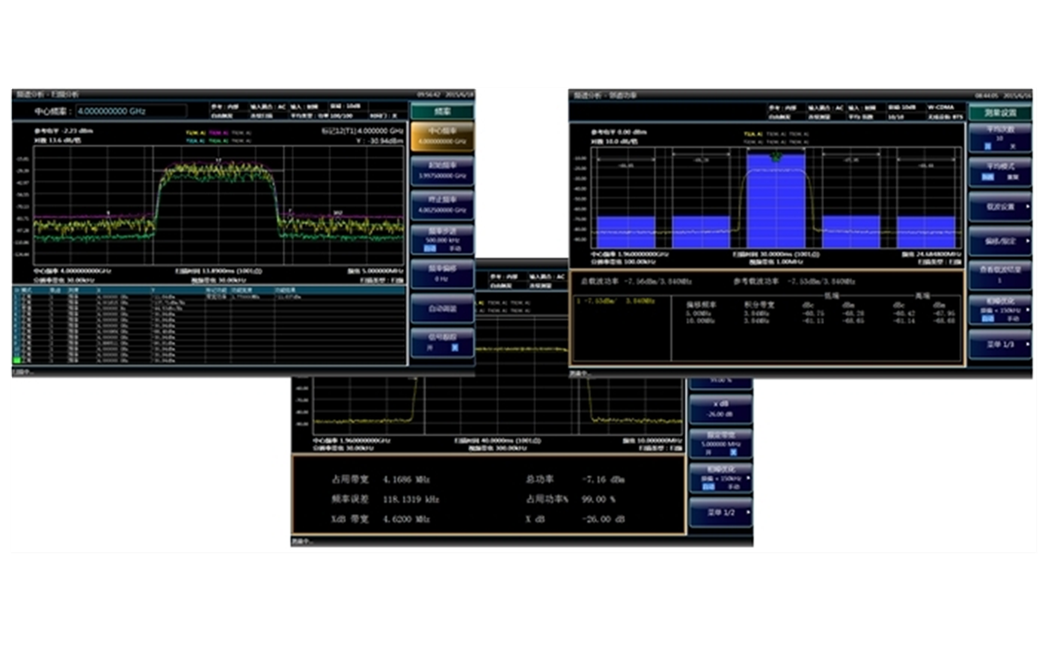

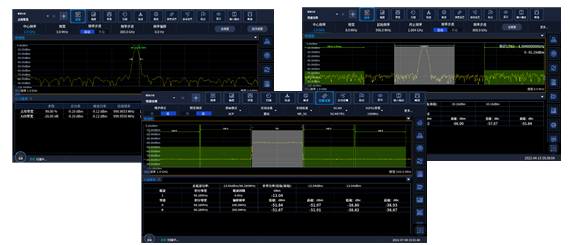

典型的频谱分析界面
信道功率测量
占用带宽测量
邻道功率测量
-

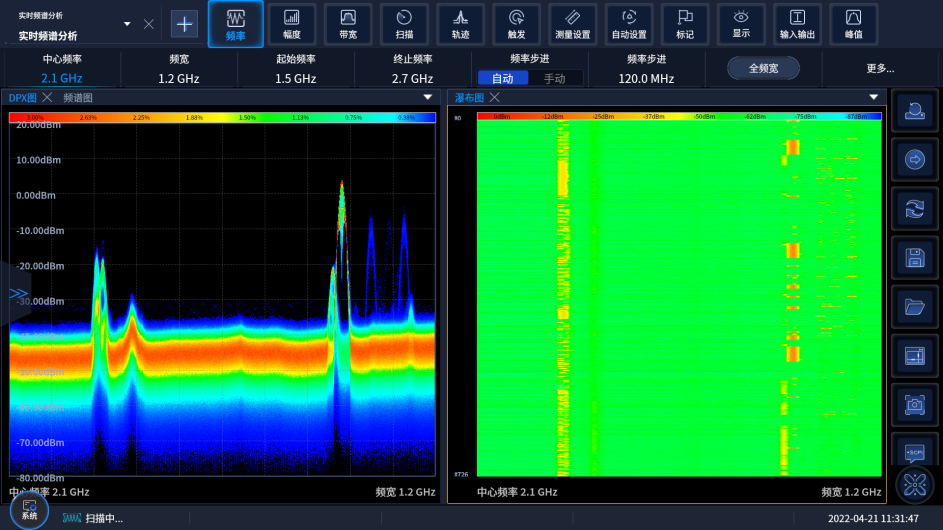

实时频谱分析
可提供40MHz、200MHz、400MHz带宽的实时频谱分析，100%截获概率（POI）信号最短持续时间优于0.31μs，可用于脉冲信号、毛刺信号、间歇性信号等骚扰信号的捕获分析。
-
接口丰富
两个射频信号输入端口，射频输入2提供浪涌保护
提供本振输出端口、中频输入端口拓展频率测试范围
提供USB、LAN、GPIB、DP等多种通用接口
支持IQ数据外部记录
-
高性能
高频段覆盖，全面支持低轨卫星黄金频段Ku、Ka频率测试
高效率，基于FFT时域快速测试的预扫+列表定点终扫可快速定位干扰频段
可达-163dBm的典型显示平均噪声电平（放大器开）
+27dBm的典型TOI
载波1GHz频偏10kHz时，-135dBc/Hz的典型相噪
自动校准技术，高稳定性高精度测量信号电平
多解决方案
支持电磁兼容标准符合性测试系统的集成方案
支持电路板级可视化干扰诊断测试系统集成方案
支持基于TEM小室的芯片级电磁兼容测试解决方案
