产品综述

387XX固态功率放大器系列分频段可实现9kHz～110GHz的频率范围内输入信号的功率放大。具有增益可调、功率稳幅及远程控制等功能。宽频带、高增益及大功率是它的特点。

387XX固态功率放大器系列由工作于不同频段的多个放大器组成，它们的型号及对应的工作频率参见技术规范。该系列放大器采用宽带大功率信号放大与合成技术，可用于大功率测试设备、制造和维修保障。作为通用的高性能测试仪器，还可广泛应用于电磁兼容测试、大功率元器件的非线性测试等诸多领域，是宽带大功率测试系统中不可缺少的重要仪器。

功能特点

  • 大功率，超宽带

    • 频率覆盖范围宽

    • 高增益功率放大

    • 高精度功率显示

    • 放大增益可调节

    • 开环内稳幅可选择

    • 多种报警保护功能

  • 功能介绍

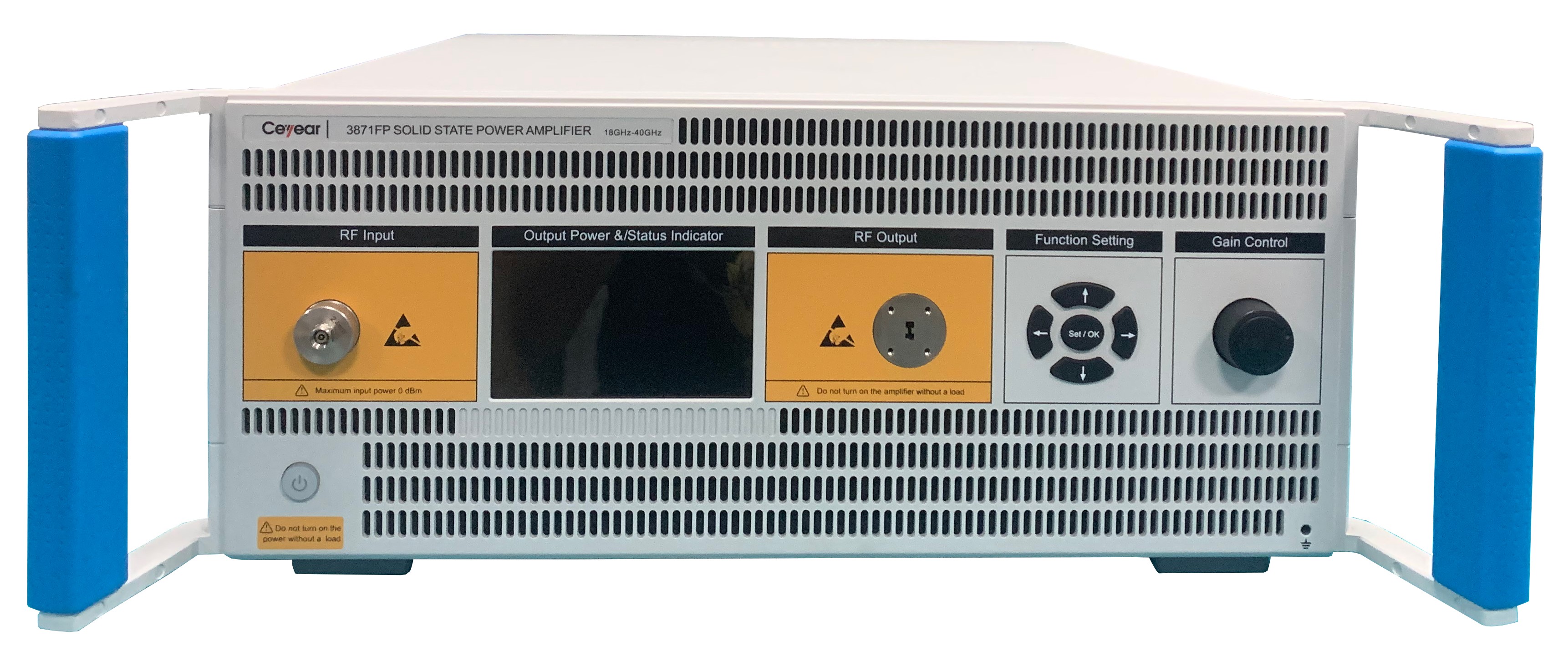

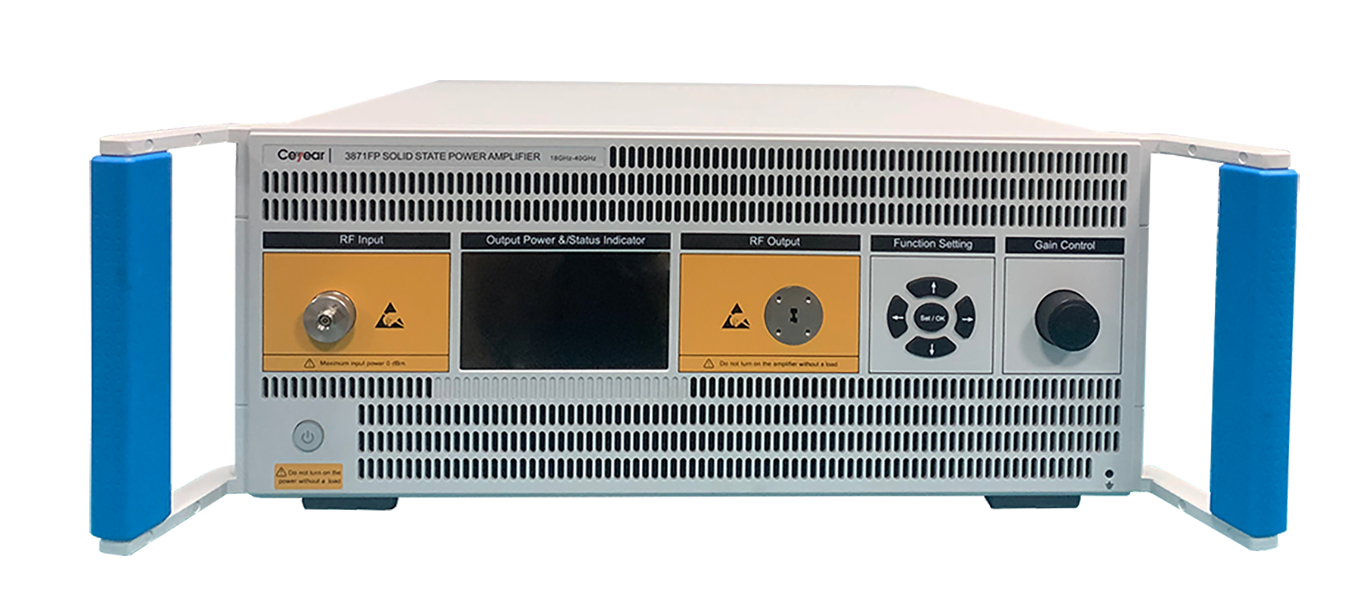

    387XX固态功率放大器系列前面板设计简洁明了，具有用户界面友好及操作简单方便等特点，可在9kHz～110GHz的频率范围内分频段实现对输入信号的功率放大。387XX固态功率放大器系列包含3871XX及38701XX两个产品系列（部分功能有所不同）。

  • 输出功率显示

    387XX固态功率放大器系列整机前面板配有液晶显示屏，可实时显示放大器的输出功率，且输出功率可分别选择以dBm或W为显示单位。

  • 射频输入

    射频输入连接器用于接入固态功率放大器的射频输入信号，仪器的最大输入功率一般不得超过0dBm。

  • 射频输出

    射频输出连接器用于输出固态功率放大器的射频输出信号，射频输出连接器在连接大功率负载前，请勿开启前面板工作开关。

  • 增益(功率)调节

    387XX固态功率放大器系列整机前面板配有增益（功率）调节旋钮，可根据需要调节放大器的增益或输出功率，通过前面板设置向导，来灵活选择增益调节旋钮的旋转方向为顺时针方向或逆时针方向。

  • 设置向导

    387XX固态功率放大器系列整机前面板配有设置向导按键，可通过操作导航键设置显示频率为当前工作频率，以实现功率显示的频响补偿功能，使显示功率更加准确。

  • 报警指示

    387XX固态功率放大器系列整机前面板配有失配报警、过温报警及风冷报警指示，可实现对输出端口失配、放大器内部温度过高及风机不正常工作的报警保护功能。

  • 工作开关

    工作开关按钮用于控制固态功率放大器的待机和工作两种状态，在后面板电源开关开启后，前面板工作开关默认处于待机状态，按键后切换为工作状态。

  • 内稳幅/开环切换

    387XX固态功率放大器系列整机前面板配有设置向导按键，可通过操作导航键设置，使放大器从开环状态切换到内稳幅状态。

  • 程控接口

    387XX系列整机程控接口（选件）位于仪器后面板，可通过GPIB或WLAN接口实现仪器的远程控制。

  • 电源开关

    电源开关位于仪器后面板，开启后仪器接通电源，处于待机工作状态。放大器所需电源为220V、50Hz交流电。
