产品综述

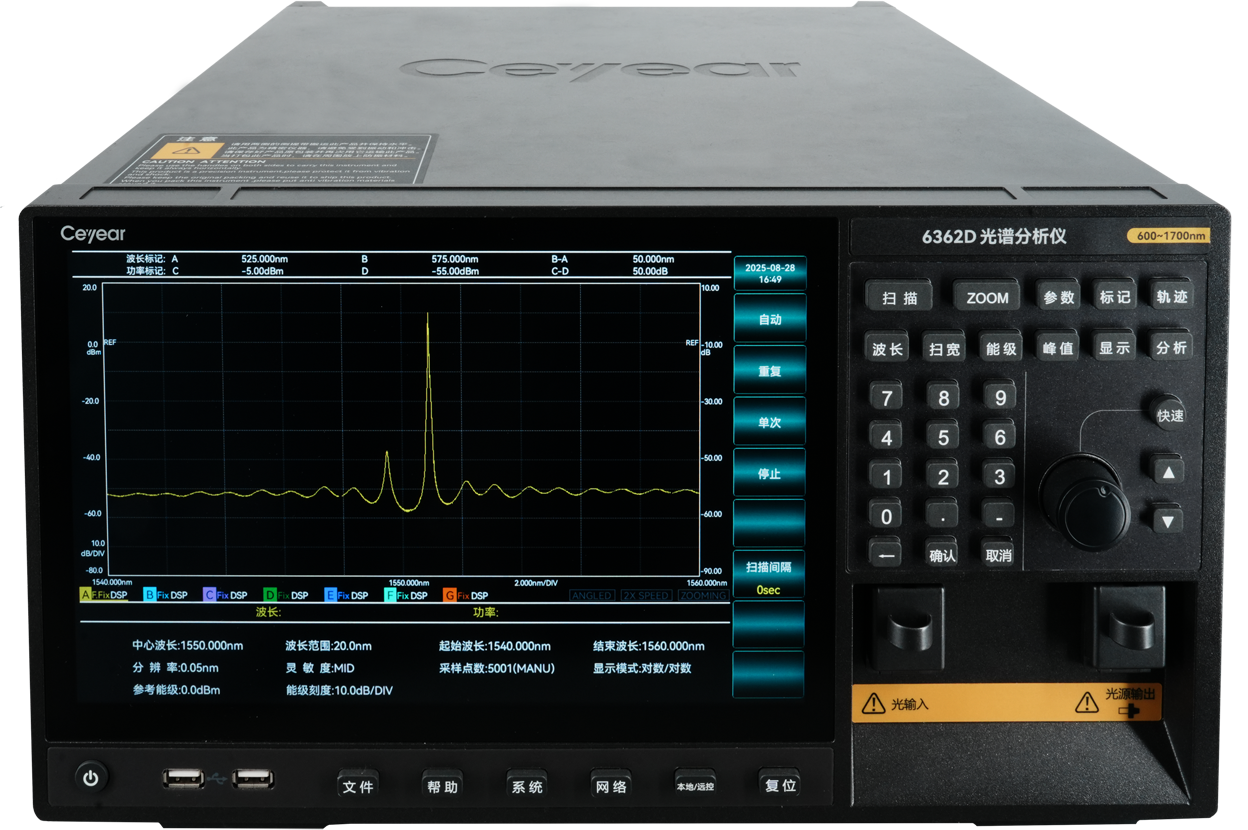

6362D光谱分析仪(简称:光谱仪)是一款高分辨、大动态高速高性能光谱分析仪,适用于600~1700nm光谱范围的DWDM、光放大器等光系统测试; LED、FP-LD、DFB-LD、光收发器等光有源器件测试;光纤、光纤光栅等光无源器件测试。


功能特点

  • 主要特点

    ● 20pm最小光谱分辨率

    ● 600~1700nm光谱扫描范围

    ● 78dB大动态范围

    ● -90dBm最高灵敏度

    ● 支持空间光输入

    ● 内置光源输出配置可选

    ● 强大的多应用光谱数据分析功能

    ● 12.1英寸触控显示、全中文操作



  • 20pm最小分辨率

    6362D光谱分析仪(光谱仪)支持不同光谱分辨率的设置,多种光谱分辨率设置灵活切换,最小光谱分辨率优于20pm。


  • 峰值检索

    6362D光谱分析仪(光谱仪)采用拥有自主知识产权的光谱自适应峰值检索算法,峰值检索准确度高,自适应性和鲁棒性强,且运算速度快。


  • 单纵模激光光谱分析

    6362D光谱分析仪(光谱仪)具备多场景光谱分析功能,针对DFB-LD等单纵模激光光源,仪器提供阈值分析和边模抑制比分析两种分析方法,有效准确的评估单纵模待测光源的中心波长、光谱带宽和边模抑制比。


  • 多纵模激光光谱分析


    针对FP-LD等多纵模激光光源,6362D光谱分析仪(光谱仪)提供ndB损耗分析、包络分析和均方根分析三种分析方法,多维度全面评估多纵模待测光源的中心波长和光谱带宽。


                                                    ndB损耗法测试中心波长和光谱带宽


                                                   包络分析法测试中心波长和光谱带宽


                                                    均方根分析法测试中心波长和光谱带宽






  • 多种光电子器件应用分析功能

    6362D光谱分析仪(光谱仪)可以对LED、FP-LD、DFB-LD、LD模块等各类型激光器进行一键测试与分析,实现所有测试项目批处理。

    除半导体激光光源光谱测量应用外,仪器还集成了光纤偏振模色散测量应用、波分复用应用、光纤放大器应用、波分复用滤波器应用、波分复用光纤放大器应用等光谱应用功能,下图是典型的波分复用应用分析。
