典型应用

  • 基本放大器测量应用

    基本放大器测量是噪声系数分析仪最通用的测量模式,用于无频率转换的被测件(包括放大器、滤波器、隔离器等有源、无源线性器件或系统)的噪声系数和增益测量。

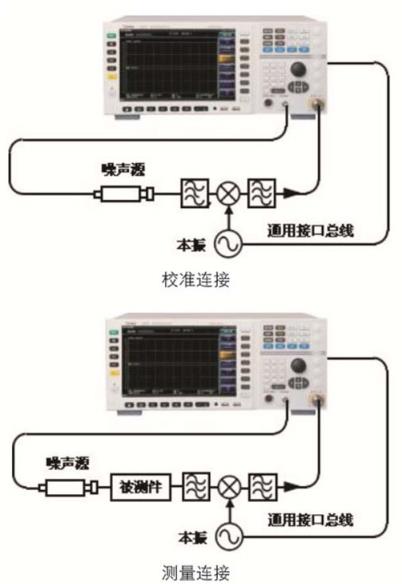

  • 系统下变频模式测量应用

    系统下变频模式是针对放大器类被测件的扩频测量。当被测放大器类被测件的频率范围超出噪声系数分析仪的频率范围,通过外接混频器实现噪声系数的扩频测量。外接混频器是作为测试系统的一部分,用于校准和测量过程中。为减小噪声系数不确定度,尽可能选用变频损耗和噪声系数小的混频器,且要求混频器的中频输出端口对本振信号有良好的隔离。


  • 上、下变频器测量应用

    被测件是上、下变频装置,如上变频器和发射机或下变频器和接收机,其输出中频频率在噪声系数分析仪的频率范围内。在上、下变频器测量中,3986系列噪声系数分析仪提供固定中频、可变本振和固定本振、可变中频两种模式设置,分别用于测试被测件的射频响应特性和中频响应特性。


产品配置

  • 第一步:

    主机型号

    * 请先配置主机型号

  • 第二步:

    硬件选件

    * 请先配置硬件选件

  • 第三步:

    软件选件

    * 请先配置软件选件

  • 第四步:

    标配附件

    * 请先配置标配附件

主机型号

  • 3986H 噪声系数分析仪

    1
  • 3986F 噪声系数分析仪

    1
  • 3986E 噪声系数分析仪

    1
  • 3986D 噪声系数分析仪

    1
  • 3986A 噪声系数分析仪

    1
