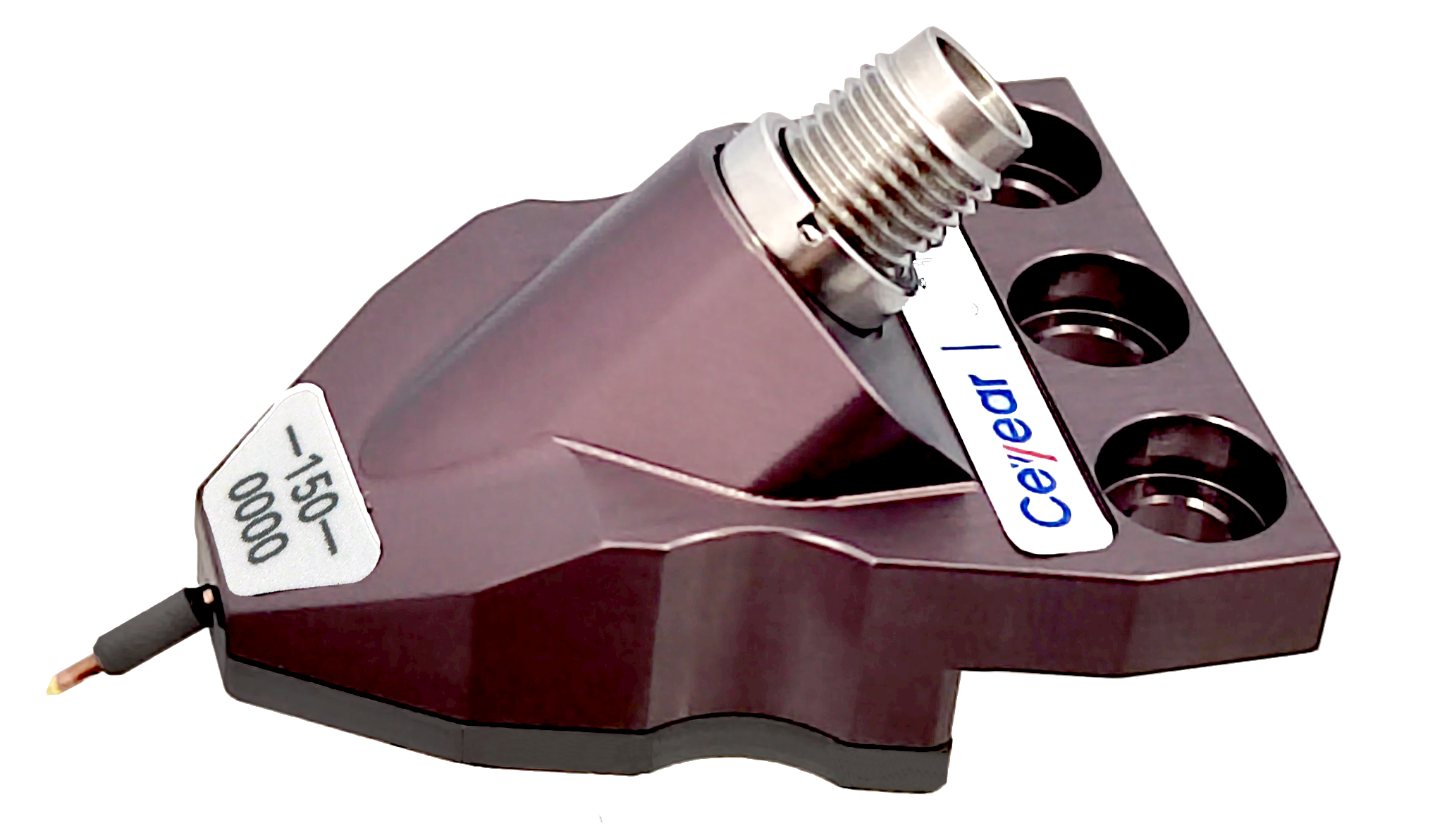

微波测量探针
微波测量探针产品36102系列,无缝隙覆盖DC~110GHz,触点防堆金处理,压痕轻,性能可靠,产品统一采用标准同轴安装接口,触点类型、触点尺寸可选,可通用适配多种探针台、探针臂,适用于微波集成电路在片测试、管结参数提取、MEMS产品测试及片上天线测试等领域。
配置选件
获取报价
技术指标
订购信息
资料库
技术指标
产品型号 | 频率范围 | 插入损耗(Typ) | 回波损耗(Typ) | 功率(Max) |
36102FC系列 | DC~40GHz | 0.6dB | 19dB | 6W,12W* |
36102HC系列 | DC~50GHz | 0.8dB | 18dB | 5W |
36102LC系列 | DC~67GHz | 1.0dB | 16dB | 4W |
36102PC系列 | DC~110GHz | 1.5dB | 14dB | 2W |
外形尺寸
产品型号 | 外形尺寸(mm) | 触点大小a(μm) | 触点间距b(μm) |
36102FC/HC/LC系列 | 43.2(±3)*30(±3)*27(±3) | 25、50 | 100、150、200、250 |
36102PC系列 | 41.5(±3)*30(±3)*25.1(±3) | 25、50 | 100、150 |
36102系列选型指南
产品型号 | 微波测量探针 | ||||
序号 | 型号 | 接头形式 | 序号 | 型号 | 接头形式 |
1 | 36102FC-100-0000 | 2.92mm(F) | 30 | 36102HC-250-0000 | 2.4mm(F) |
2 | 36102FC-100-0010 | 2.92mm(F) | 31 | 36102HC-250-0010 | 2.4mm(F) |
3 | 36102FC-100-1000 | 2.92mm(F) | 32 | 36102HC-250-1000 | 2.4mm(F) |
4 | 36102FC-100-1010 | 2.92mm(F) | 33 | 36102HC-250-1010 | 2.4mm(F) |
5 | 36102FC | 2.92mm(F) | 34 | 36102LC-100-0000 | 1.85mm(F) |
6 | 36102FC-150-0001 | 2.92mm(F) | 35 | 36102LC-100-0010 | 1.85mm(F) |
7 | 36102FC-150-0010 | 2.92mm(F) | 36 | 36102LC-100-1000 | 1.85mm(F) |
8 | 36102FC-150-1000 | 2.92mm(F) | 37 | 36102LC-100-1010 | 1.85mm(F) |
9 | 36102FC-150-1010 | 2.92mm(F) | 38 | 36102LC | 1.85mm(F) |
10 | 36102FC-200-0000 | 2.92mm(F) | 39 | 36102LC-150-0010 | 1.85mm(F) |
11 | 36102FC-200-0010 | 2.92mm(F) | 40 | 36102LC-150-1000 | 1.85mm(F) |
12 | 36102FC-200-1000 | 2.92mm(F) | 41 | 36102LC-150-1010 | 1.85mm(F) |
13 | 36102FC-200-1010 | 2.92mm(F) | 42 | 36102LC-200-0000 | 1.85mm(F) |
14 | 36102FC-250-0000 | 2.92mm(F) | 43 | 36102LC-200-0010 | 1.85mm(F) |
15 | 36102FC-250-0010 | 2.92mm(F) | 44 | 36102LC-200-1000 | 1.85mm(F) |
16 | 36102FC-250-1000 | 2.92mm(F) | 45 | 36102LC-200-1010 | 1.85mm(F) |
17 | 36102FC-250-1010 | 2.92mm(F) | 46 | 36102LC-250-0000 | 1.85mm(F) |
18 | 36102HC-100-0000 | 2.4mm(F) | 47 | 36102LC-250-0010 | 1.85mm(F) |
19 | 36102HC-100-0010 | 2.4mm(F) | 48 | 36102LC-250-1000 | 1.85mm(F) |
20 | 36102HC-100-1000 | 2.4mm(F) | 49 | 36102LC-250-1010 | 1.85mm(F) |
21 | 36102HC-100-1010 | 2.4mm(F) | 50 | 36102PC-100-0000 | 1.0mm(F) |
22 | 36102HC | 2.4mm(F) | 51 | 36102PC-100-0010 | 1.0mm(F) |
23 | 36102HC-150-0010 | 2.4mm(F) | 52 | 36102PC-100-1000 | 1.0mm(F) |
24 | 36102HC-150-1000 | 2.4mm(F) | 53 | 36102PC-100-1010 | 1.0mm(F) |
25 | 36102HC-150-1010 | 2.4mm(F) | 54 | 36102PC-150-0000 | 1.0mm(F) |
26 | 36102HC-200-0000 | 2.4mm(F) | 55 | 36102PC | 1.0mm(F) |
27 | 36102HC-200-0010 | 2.4mm(F) | 56 | 36102PC-150-1000 | 1.0mm(F) |
28 | 36102HC-200-1000 | 2.4mm(F) | 57 | 36102PC-150-1010 | 1.0mm(F) |
29 | 36102HC-200-1010 | 2.4mm(F) |
编号 |
名称 |
描述 |
|
---|---|---|---|
36102PC-150-1010 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-150-1000 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-150-0010 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-100-1010 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-100-1000 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-100-0010 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102PC-100-0000 |
微波测量探针 |
DC-110GHz,1.00mm(F) |
|
36102LC-250-1010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-250-1000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-250-0010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-250-0000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-200-1010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-200-1000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-200-0010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-200-0000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-150-1010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-150-1000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-150-0010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-100-1010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-100-1000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-100-0010 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102LC-100-0000 |
微波测量探针 |
DC-67GHz,1.85mm(F) |
|
36102HC-250-1010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-250-1000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-250-0010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-250-0000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-200-1010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-200-1000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-200-0010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-200-0000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-150-1010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-150-1000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-150-0010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-100-1010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-100-1000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-100-0010 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102HC-100-0000 |
微波测量探针 |
DC-50GHz,2.40mm(F) |
|
36102FC-250-1010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-250-1000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-250-0010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-250-0000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-200-1010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-200-1000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-200-0010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-200-0000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-150-1010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-150-1000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-150-0010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-150-0001 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-100-1010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-100-1000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-100-0010 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
|
36102FC-100-0000 |
微波测量探针 |
DC-40GHz,2.92mm(F) |
