同轴开关
DPDT同轴开关
高可靠性
良好的插损重复性
高隔离度
使用寿命＞100万次
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
双刀双掷开关（无负载、自保持、TTL控制）

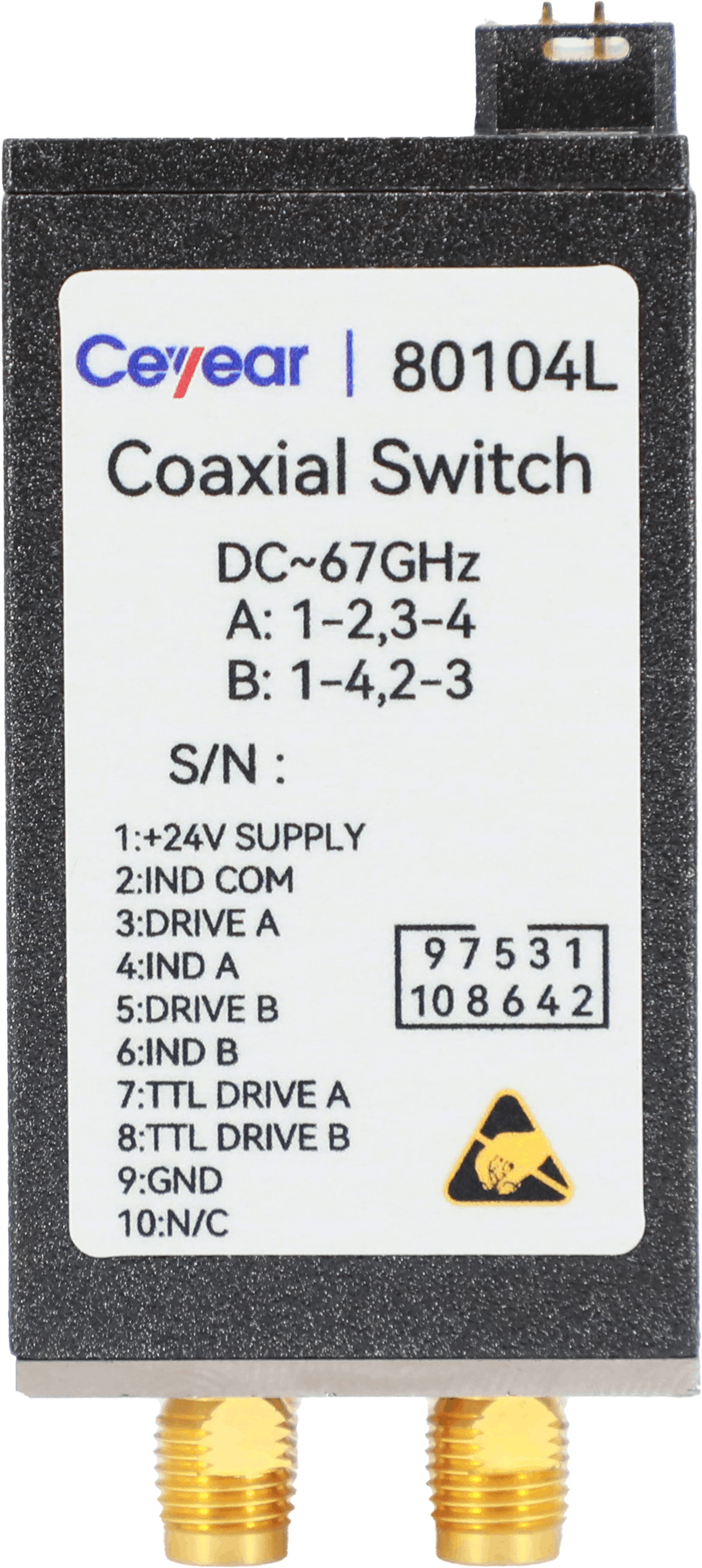

型号 | 80104E | 80104F | 80104 | 80104L |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | DPDT | DPDT | DPDT | DPDT |
频率范围（GHz） | DC～26.5 | DC～40 | DC～50 | DC～67 |
驻波比(Max) | 1.2(DC～3GHz) 1.3(3～6GHz) 1.4(6～12.4GHz) 1.5(12.4～26.5GHz) | 1.2(DC～4GHz) 1.5(4～20GHz) 1.8(20～40GHz) | 1.2(DC～4GHz) 1.5(4～20GHz) 1.8(20～50GHz) | 1.3(DC～4GHz) 1.6(4～20GHz) |
插入损耗 （dB Max） | 0.25(DC～3GHz) 0.4(3～6GHz) 0.5(6～12.4GHz) 0.7(12.4～26.5GHz) | 0.3(DC～4GHz) 1.0(4～20GHz) 1.2(20～40GHz) | 0.3(DC～4GHz) 1.0(4～20GHz) 1.2(20～40GHz) 1.5(40～50GHz) | 0.4(DC～4GHz) 1.0(4～20GHz) |
隔离度 （dB Min） | 80(DC～3GHz) 70(3～6GHz) 60(6～12.4GHz) 55(12.4～26.5GHz) | 80(DC～4GHz) 70(4～20GHz) 60(20～40GHz) | 50(DC～50GHz) | 50(DC～67GHz) |
承受功率 （连续波W Max） | 60(DC～3GHz) 50(3 ～6GHz) 40(6～12.4GHz) 20(12.4～26.5GHz) | 20(DC～4GHz) 5(4～20GHz) 2(20～40GHz) | 20(DC～4GHz) 5(4～20GHz) 2(20～50GHz) | 15(DC～4GHz) 5(4～20GHz) 1(20～67GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.05 | 0.1 | 0.3 |
寿命 (万次 Min） | 100 | 100 | 100 | 100 |
接口形式 | SMA (f) | 2.92mm (f) | 2.4mm（f） | 1.85mm（f） |
有无负载 | 无负载 | |||
直流驱动 电压（V） | +20～+28 （额定值+24V） | |||
直流驱动 电流（±10%mA） | 200 （+24V，常温） | |||
继电器结构 | 自保持 | |||
控制方式 | TTL高/TTL低 | |||
