同轴开关
SP6T同轴开关
高可靠性
良好的插损重复性
高隔离度
使用寿命＞100万次
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
单刀六掷开关（端接负载、自保持、TTL高）

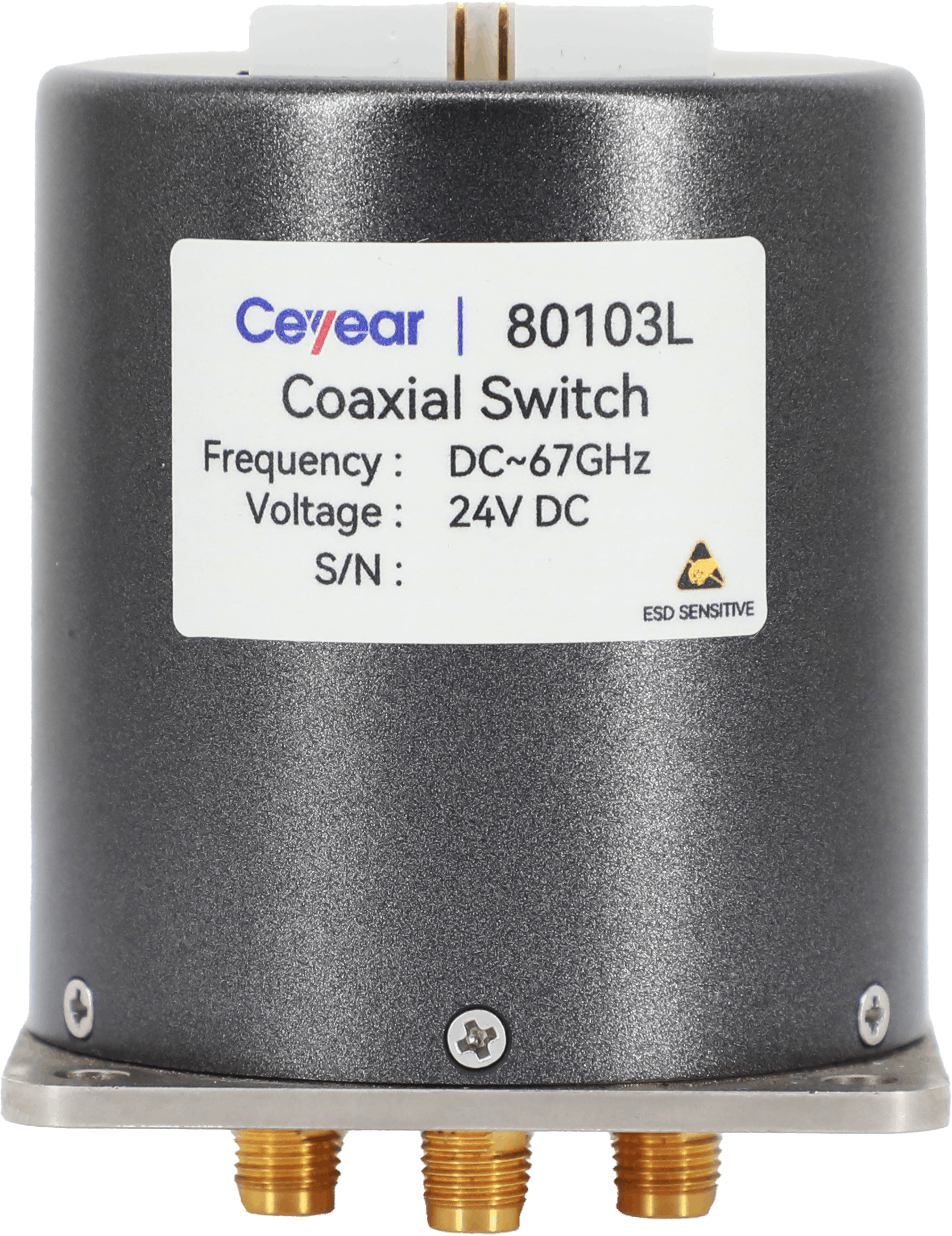

型号 | 80103 | 80103B | 80103C | 80103D | 80103K | 80103L | 80127D |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | SP6T | SP6T | SP6T | SP6T | SP6T | SP6T | 矩阵开关 |
频率范围（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～54 | DC～67 | DC～20 |
驻波比(Max) | 1.1(DC～4GHz) 1.2(4～12.4GHz) | 1.2(DC～4GHz) 1.35(4～12.4GHz) | 1.2(DC～4GHz) 1.7(4～26.5GHz) | 1.3(DC～4GHz) 1.7(4～26.5GHz) | 1.3(DC～4GHz) 1.7(4～26.5GHz) | 1.3(DC～10GHz) 1.6(10～20GHz) | 1.5(DC～10GHz) 1.9(10～20GHz) |
插入损耗 （dB Max） | 0.2(DC～4GHz) 0.4(4～12.4GHz) | 0.2(DC～4GHz) 0.5(4～12.4GHz) | 0.2(DC～4GHz) 0.8(4～26.5GHz) | 0.2(DC～4GHz) 0.8(4～26.5GHz) | 0.2(DC～4GHz) 0.8(4～26.5GHz) | 0.4(DC～10GHz) 0.8(10～20GHz) | 0.7(DC～10GHz) 1.0(10～20GHz) |
隔离度 （dB Min） | 80(DC～4GHz) 70(4～12.4GHz) | 80(DC～4GHz) 70(4～12.4GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) | 80(DC～20GHz) |
承受功率 （连续波W Max） | 50(DC～4GHz) 40(4～12.4GHz) | 50(DC～4GHz) 40(4～12.4GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 15(DC～10GHz) 5(10～20GHz) | — |
切换时间 (ms Max) | 15，常温 | 15，常温 | 15，常温 | 15，常温 | 15，常温 | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 | 0.3 | 0.05 |
寿命 (万次 Min） | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm(f) | 2.4mm(f) | 1.85mm(f) | 1.85mm(f) | SMA（f） |
有无负载 | 有负载 | ||||||
直流驱动 电压（V） | +20～+28 （额定值+24V） | ||||||
直流驱动 电流（±10%mA） | 200 （+24V，常温） | ||||||
继电器结构 | 自保持 | ||||||
控制方式 | TTL高 | ||||||
单刀六掷开关（小型化、无负载、常开、TTL控制）
型号 | 80103ED | 80103FD |
名称 | 同轴开关 | 同轴开关 |
类型 | SP6T | SP6T |
频率范围（GHz） | DC～26.5 | DC～40 |
驻波比(Max) | 1.2(DC～3GHz) 1.5(3～18GHz) | 1.2(DC～3GHz) 1.7(3～18GHz) |
插入损耗 （dB Max） | 0.2(DC～3GHz) 0.5(3～18GHz) | 0.2(DC～3GHz) 0.7(3～18GHz) |
隔离度 （dB Min） | 80(DC～3GHz) 60(3～18GHz) | 80(DC～3GHz) 60(3～18GHz) |
承受功率 （连续波W Max） | 50(DC～3GHz) 30(3～18GHz) | 20(DC～3GHz) 10(3～18GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.05 |
寿命 (万次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有无负载 | 无负载 | |
直流驱动 电压（V） | +10～+16 （额定值+12V） | |
直流驱动 电流（±10%mA） | 280 （+12V，常温） | 320 （+12V，常温） |
继电器结构 | 常开 | |
控制方式 | TTL高 | |
单刀六掷开关（无负载、自保持、直接加电）
型号 | 80103DF | 80103FF |
名称 | 同轴开关 | 同轴开关 |
类型 | SP6T | SP6T |
频率范围（GHz） | DC～18 | DC～40 |
驻波比(Max) | 1.3(DC～8GHz) 1.4(8～12.4GHz) | 1.3(DC～6GHz) 1.5(6～18GHz) 1.7(18～26.5GHz) |
插入损耗 （dB Max） | 0.3(DC～8GHz) 0.4(8～12.4GHz) | 0.3(DC～6GHz) 0.5(6～18GHz) 0.7(18～26.5GHz) |
隔离度 （dB Min） | 70(DC～8GHz) 60(8～12.4GHz) | 70(DC～6GHz) 60(6～18GHz) 55(18～26.5GHz) |
承受功率 （连续波W Max） | 80(DC～8GHz) 60(8～12.4GHz) | 40(DC～6GHz) 25(6～18GHz) 15(18～26.5GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.05 |
寿命 (万次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有无负载 | 无负载 | |
直流驱动 电压（V） | +24～+30 （额定值+28V） | |
直流驱动 电流（±10%mA） | 165 （+28V，常温） | |
继电器结构 | 自保持 | |
控制方式 | 直接加电 | |
单刀六掷开关（端接负载、自保持、直接加电）
型号 | 80133DE | 80133FE |
名称 | 同轴开关 | 同轴开关 |
类型 | SP6T | SP6T |
频率范围（GHz） | DC～18 | DC～40 |
驻波比(Max) | 1.3(DC～8GHz) 1.4(8～12.4GHz) | 1.3(DC～6GHz) 1.5(6～18GHz) 1.7(18～26.5GHz) |
插入损耗 （dB Max） | 0.3(DC～8GHz) 0.4(8～12.4GHz) | 0.3(DC～6GHz) 0.5(6～18GHz) 0.7(18～26.5GHz) |
隔离度 （dB Min） | 70(DC～8GHz) 60(8～12.4GHz) | 70(DC～6GHz) 60(6～18GHz) 55(18～26.5GHz) |
承受功率 （连续波W Max） | 80(DC～8GHz) 60(8～12.4GHz) | 40(DC～6GHz) 25(6～18GHz) 15(18～26.5GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 |
重复性 （dB Max） | 0.05 | 0.05 |
寿命 (万次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有无负载 | 有负载 | |
直流驱动 电压（V） | +24～+30 （额定值+28V） | |
直流驱动 电流（±10%mA） | 165 （+28V，常温） | |
继电器结构 | 自保持 | |
控制方式 | 直接加电 | |
