产品综述

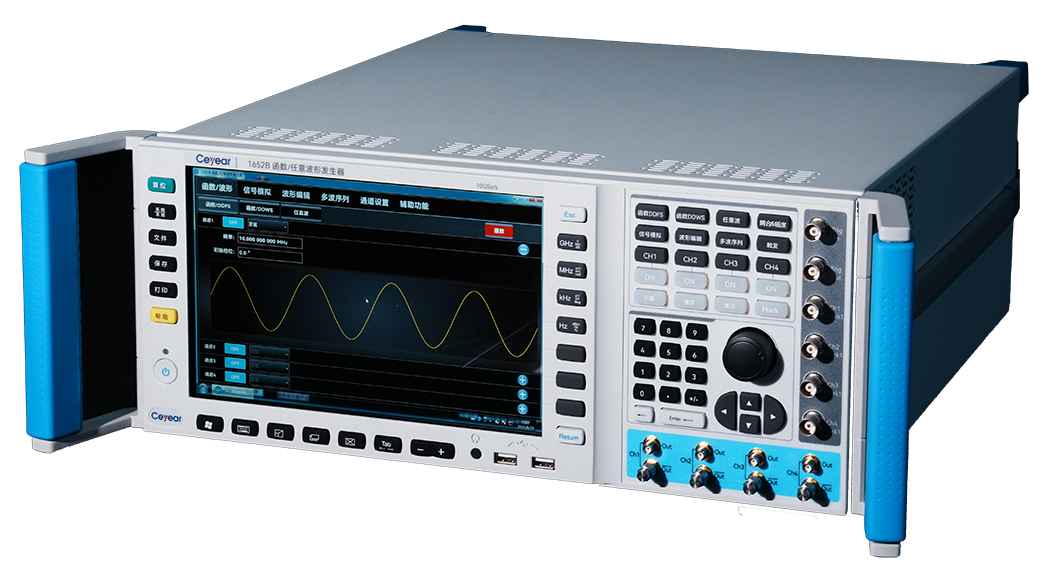

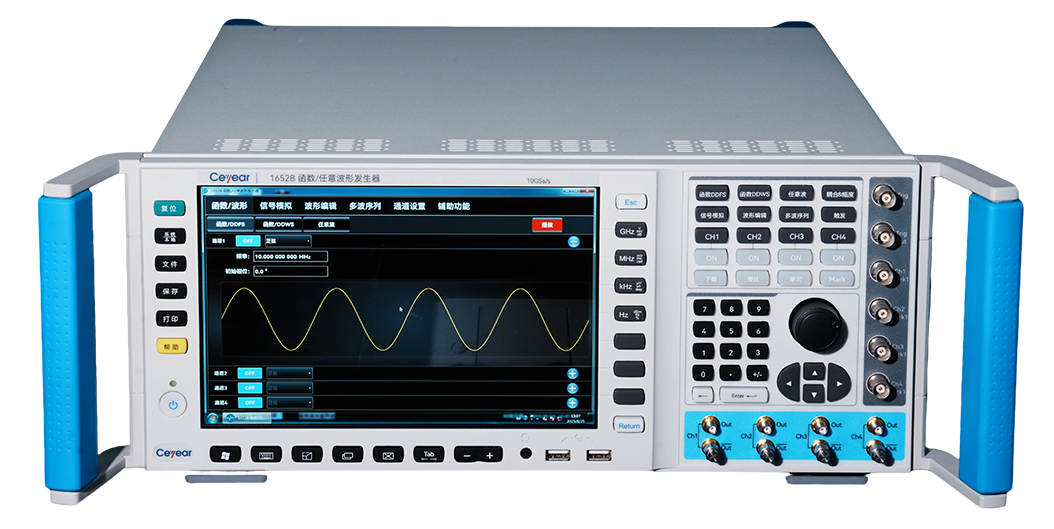

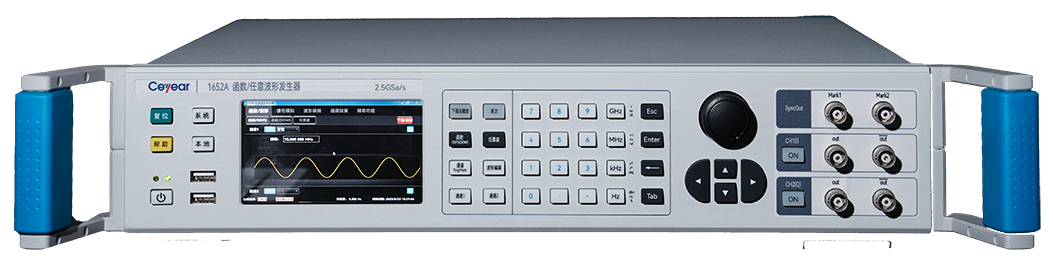

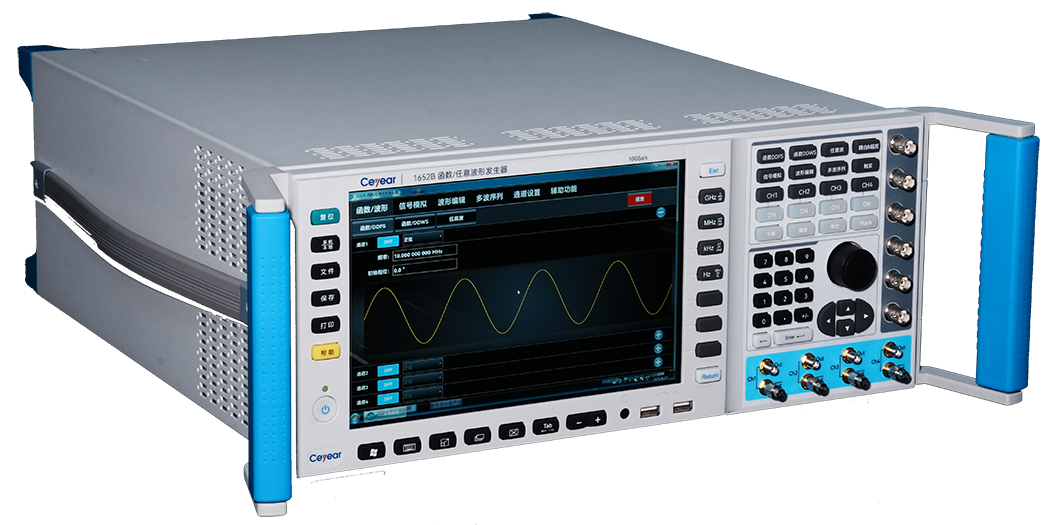

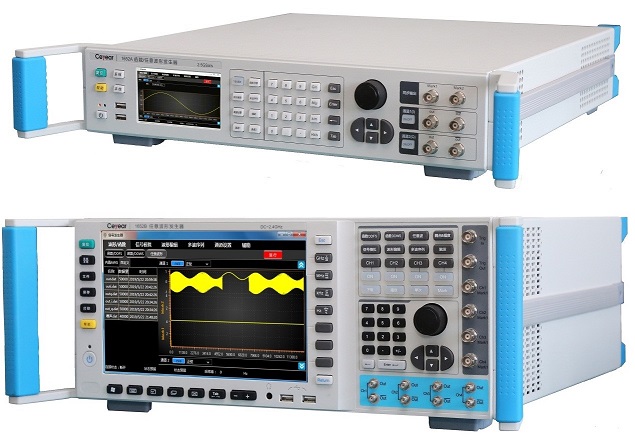

1652A函数/任意波形发生器采样率2.5GSa/s,垂直分辨率14bits,最高输出频率500MHz(直流耦合模式),双通道,存储深度1G点/通道;1652B函数/任意波形发生器采样率5GSa/s(插值到10GSa/s),垂直分辨率16bits,最高输出频率4GHz,双通道、四通道可选,存储深度2G点/通道。可以实现常规函数波形产生、可编辑任意波形发生、环境信号模拟发生、I/Q矢量基带信号产生等,内置任意波形编辑软件、公式编辑等功能,支持定时播放、外触发播放、循环播放等多种播放方式,每次播放的次数可自定义,并支持通道间同步、多台仪器间的同步等。主要用于通信、导航等设备以及半导体芯片的测试与试验,亦可为相关电子设备的调试提供函数激励信号。

功能特点

  • 主要特点

    (1)宽带可编程信号输出:最高输出频率分别达到500MHz4GHz

    (2)丰富的函数波形生成:正弦、方波、脉冲、三角、锯齿、直流等

    (3)同步Mark输出:每通道最多两个Mark输出,Mark输出的高、低电平分别可调

    (4)优秀的输出抖动与过冲抑制

    (5)优秀的宽带信号输出平坦度

    (6)通道间输出同步

    (7)多种播放方式:定时播放、外触发播放、循环播放、单次播放等多种播放方式

    (8)单次播放次数可设:165530

    (9)支持网口程控

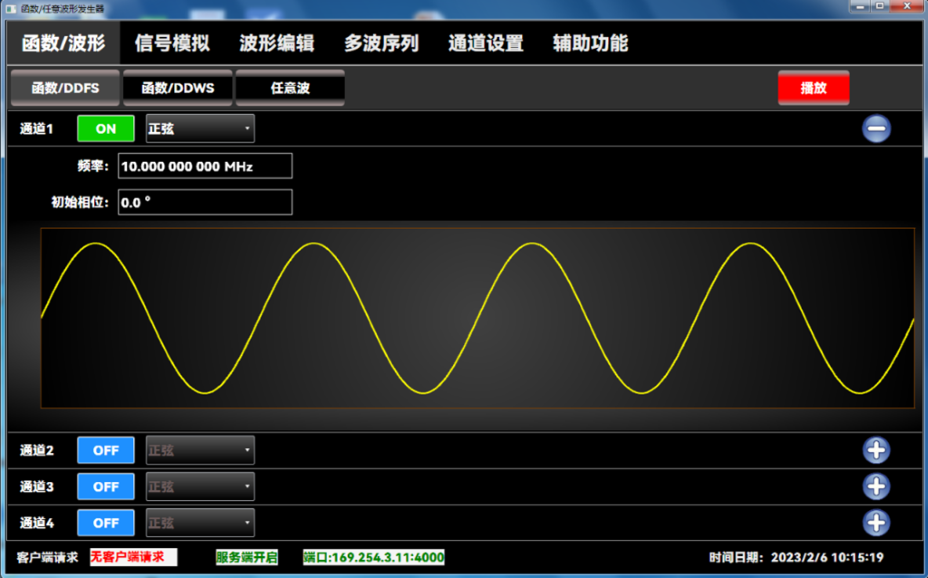

  • 丰富的函数波形生成

    支持DDFSDDWS两种方式,DDFS方式与常规DDS函数发生器原理一致,DDWS采用逐点方式生成函数波形(任意波形播放方式),支持触发播放、上升/下降边沿独立可设等。

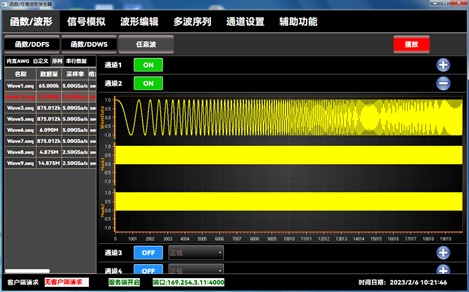

  • 宽带任意波形生成

    最多四通道同步任意波形发生,具备同步Mark输出、多种触发以及播放方式。

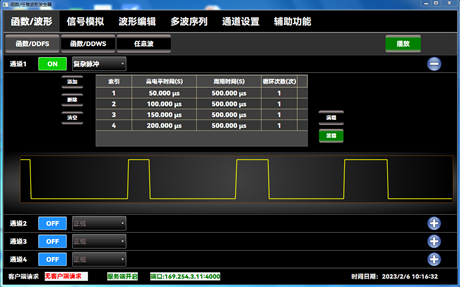

  • 可编辑脉冲信号发生

    支持用户自定义的非常规脉冲信号生成,最多可设置包含511个子脉冲,每个子脉冲的周期、高电平时间、重复次数可设。

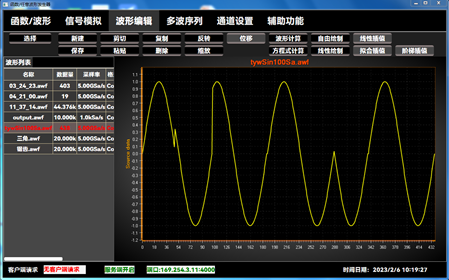

  • 内置波形编辑软件

    提供波形编辑功能,支持任意波形曲线绘制及公式编辑

可拖动左右查看列表全部

型号

重量

功耗

温度范围

扫描模式

扫描驻留时间

对比

1652B

约16.5kg

<200W

0℃~+45℃

/

/

加入对比

1652A

约10 kg

≤130W

0℃~+45℃

/

/

加入对比
