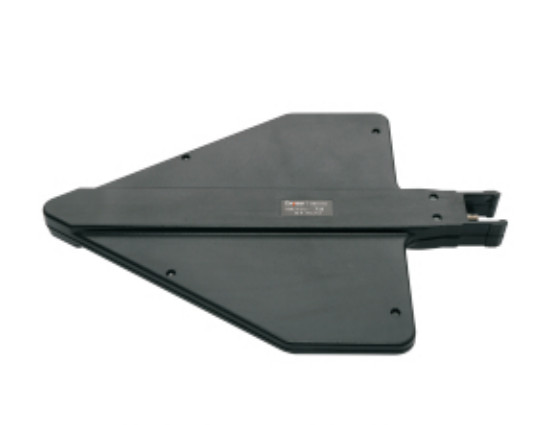

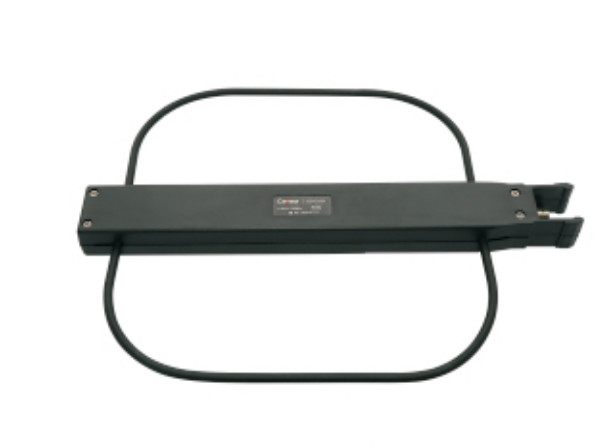

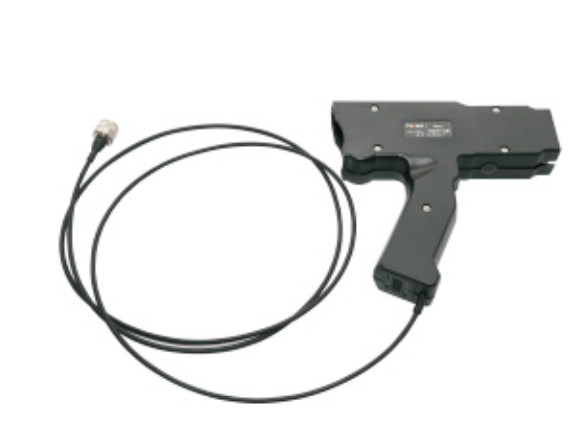

89101系列小型手持测向天线体积小、重量轻、结构紧凑、携带方便。在20MHz～4GHz 频率范围内，可用于水平极化和垂直极化信号，通过开关可控制天线分别工作在无源方式和有源方式，动态范围宽。

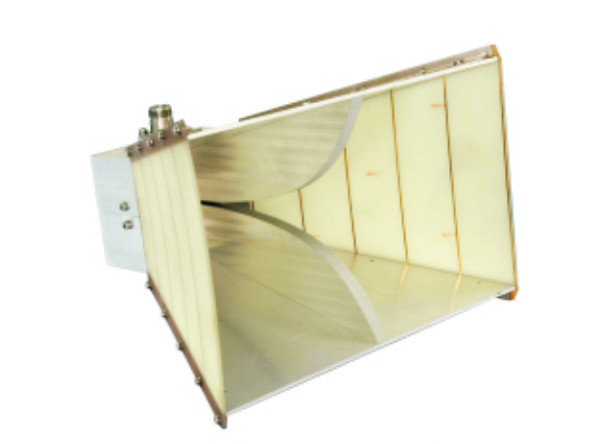

8990X系列双脊喇叭天线具有方向性高，主模截止频率低，工作频带宽等特点。

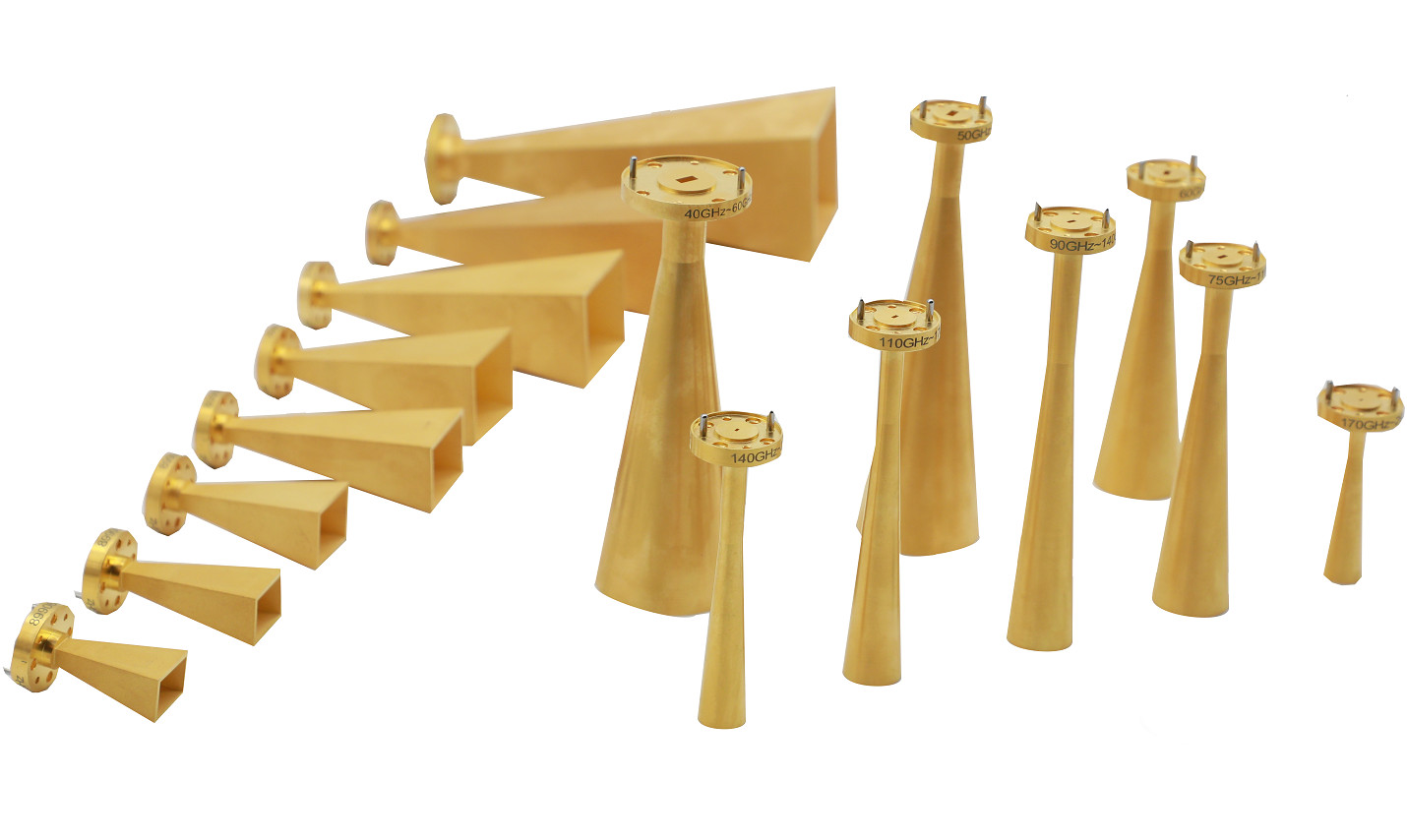

系列化太赫兹喇叭天线，共有圆锥及角锥两种类型，频率范围覆盖33GHz~1100GHz，具有驻波小、增益高等特点。
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
89101系列
型号 | 89101A | 89101B | 89101C | 89101D | 89401 |
天线增益（dB MIN） | -68@4MHz -59@10MHz -52@15MHz -51@20MHz | -65@20MHz -52@50MHz -20@100MHz -14@200MHz | -18@200MHz -15@300MHz -14@400MHz -13@500MHz | -2@500MHz -3@1000MHz -8@2000MHz -9@3000MHz -10@4000MHz | - |
天线驻波比（MAX） | — | 2.5@20MHz～200MHz | 2.5@200MHz～500MHz | 2.5@500MHz～3000MHz 3.5@500MHz～3000MHz | - |
放大器增益 (dB MIN) | - | 4(10kHz～4GHz)（放大状态） | |||
放大器插损 (dB MAX) | - | 7(10kHz～4GHz)（直通状态） | |||
接口形式 | C9(f)非标接口， 需与89401天线放大器配套使用 | N型(m) 需与89101X系列天线配套使用 | |||
双脊喇叭天线
型号 | 89901 | 89902 |
频率范围（GHz） | 1～18 | 18～40 |
接口驻波比 | ≤2.8(1GHz≤f≤4GHz) ≤2.5(4GHz＜f＜14GHz) ≤2.8(14GHz≤f≤18GHz) | ≤2.5(18GHz≤f≤26.5GHz) ≤4.8(26.5GHz＜f≤40GHz) |
接口形式 | N（f） | 2.92mm（f） |
天线增益（dB） | ≥3dB(1GHz≤f≤4GHz) ≥7dB(4GHz＜f＜14GHz) ≥6dB(14GHz≤f≤18GHz) | ≥3dB(18GHz≤f≤26.5GHz) ≥5dB(26.5GHz＜f≤40GHz) |

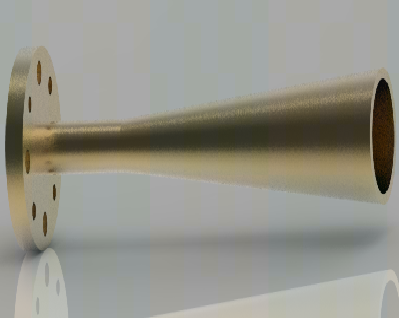

圆锥喇叭天线
型号 | 频率范围（GHz） | 增 益 (dB Min) | 增 益 (dB Typ) | 驻波比 (Max) | 驻波比 (Typ) | 接口形式 | 法兰标准 |
89901K | 40～60 | 10 | 21 | 2 | 1.3 | WR19 | UG-383/U |
89901N | 50～75 | 10 | 16 | 2 | 1.2 | WR15 | UG-385/U |
89901P | 75～110 | 10 | 17 | 2 | 1.2 | WR10 | UG-387/U |
89901Q | 110～170 | 10 | 21 | 2 | 1.6 | WR6 | UG-387/U |
89901R | 140～220 | 10 | 24 | 2 | 1.8 | WR5 | UG-387/U |
89901SA | 170～260 | 10 | 20 | 2 | 1.3 | WR4 | UG-387/U |
89901S | 220～325 | 10 | 23 | 2 | 1.3 | WR3 | UG-387/U |
89901T | 325～500 | 10 | 26 | 2 | 1.4 | WR2.2 | UG-387/U |
89905H | 33～50 | 15 | 20 | 1.5 | 1.3 | WR22 | UG-383/U |
89905K | 40～60 | 15 | 20 | 1.5 | 1.3 | WR19 | UG-383/U |
89905NA | 50～75 | 15 | 20 | 1.5 | 1.3 | WR15 | UG-385/U |
89905N | 60～90 | 15 | 20 | 1.5 | 1.3 | WR12 | UG-387/U |
89905P | 75～110 | 15 | 20 | 1.5 | 1.3 | WR10 | UG-387/U |
89905QA | 90～140 | 15 | 20 | 1.5 | 1.3 | WR8 | UG-387/U |
89905Q | 110～170 | 15 | 20 | 1.5 | 1.3 | WR6 | UG-387/U |
89905R | 140～220 | 15 | 20 | 1.5 | 1.3 | WR5 | UG-387/U |
89905SA | 170～260 | 15 | 20 | 1.5 | 1.3 | WR4 | UG-387/U |
89905S | 220～325 | 15 | 23 | 1.5 | 1.3 | WR3 | UG-387/U |
89905TA | 260～400 | 15 | 23 | 1.5 | 1.3 | WR2.8 | UG-387/U |
89905T | 325～500 | 15 | 23 | 1.5 | 1.3 | WR2.2 | UG-387/U |
89905UA | 400～600 | 15 | 23 | 1.5 | 1.3 | WR1.9 | UG-387/U |
89905U | 500～750 | 15 | 23 | 1.5 | 1.3 | WR1.5 | UG-387/U |
89905VA | 600～900 | 15 | 23 | 1.5 | 1.3 | WR1.2 | UG-387/U |
89905V | 750～1100 | 15 | 23 | 1.5 | 1.3 | WR1.0 | UG-387/U |

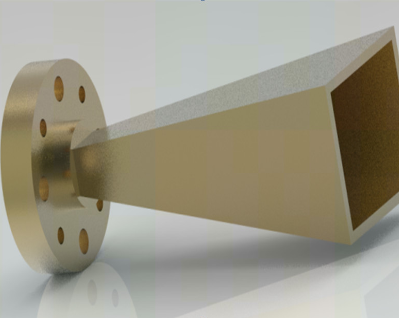

角锥喇叭天线
型号 | 频率范围（GHz） | 增 益 (dB Min) | 增 益 (dB Typ) | 驻波比 (Max) | 驻波比 (Typ) | 接口 形式 | 法兰 标准 |
89906H | 33～50 | 15 | 23 | 1.5 | 1.2 | WR22 | UG-383/U |
89906K | 40～60 | 15 | 23 | 1.5 | 1.2 | WR19 | UG-383/U |
89906NA | 50～75 | 15 | 23 | 1.5 | 1.2 | WR15 | UG-385/U |
89906N | 60～90 | 15 | 23 | 1.5 | 1.2 | WR12 | UG-387/U |
89906P | 75～110 | 15 | 23 | 1.5 | 1.2 | WR10 | UG-387/U |
89906QA | 90～140 | 15 | 23 | 1.5 | 1.2 | WR8 | UG-387/U |
89906Q | 110～170 | 15 | 23 | 1.5 | 1.2 | WR6 | UG-387/U |
89906R | 140～220 | 15 | 23 | 1.5 | 1.2 | WR5 | UG-387/U |
89906SA | 170～260 | 15 | 23 | 1.5 | 1.2 | WR4 | UG-387/U |
89906S | 220～325 | 15 | 23 | 1.5 | 1.2 | WR3 | UG-387/U |
89906TA | 260～400 | 15 | 23 | 1.5 | 1.2 | WR2.8 | UG-387/U |
89906T | 325～500 | 15 | 23 | 1.5 | 1.2 | WR2.2 | UG-387/U |
89906UA | 400～600 | 15 | 24 | 1.5 | 1.2 | WR1.9 | UG-387/U |
89906U | 500～750 | 15 | 24 | 1.5 | 1.2 | WR1.5 | UG-387/U |
89906VA | 600～900 | 15 | 24 | 1.5 | 1.2 | WR1.2 | UG-387/U |
89906V | 750～1100 | 15 | 23 | 1.5 | 1.2 | WR1.0 | UG-387/U |
主机型号
|
编号 |
名称 |
描述 |
|
|---|---|---|---|
|
89401 |
天线放大器 |
9KHz～4GHz |
|
|
89101A |
天线A |
9KHz～20MHz |
|
|
89101B |
天线B |
20MHz～200MHz |
|
|
89101C |
天线C |
200MHz～500MHz |
|
|
89101D |
天线D |
500MHz～4GHz |
|
|
89901 |
角锥喇叭天线 |
1GHz～18GHz |
|
|
89902 |
角锥喇叭天线 |
18GHz～40GHz |
|
|
89901K |
圆锥喇叭天线 |
40GHz～60GHz |
|
|
89901N |
圆锥喇叭天线 |
50GHz～75GHz |
|
|
89901P |
圆锥喇叭天线 |
75GHz～110GHz |
|
|
89901Q |
圆锥喇叭天线 |
110GHz～170GHz |
|
|
89901R |
圆锥喇叭天线 |
140GHz～220GHz |
|
|
89901SA |
圆锥喇叭天线 |
170GHz～260GHz |
|
|
89901S |
圆锥喇叭天线 |
220GHz～325GHz |
|
|
89901T |
圆锥喇叭天线 |
325GHz～500GHz |
|
|
89905H |
圆锥喇叭天线 |
33GHz～50GHz |
|
|
89905K |
圆锥喇叭天线 |
40GHz～60GHz |
|
|
89905NA |
圆锥喇叭天线 |
50GHz～75GHz |
|
|
89905N |
圆锥喇叭天线 |
60GHz～90GHz |
|
|
89905P |
圆锥喇叭天线 |
75GHz～110GHz |
|
|
89905QA |
圆锥喇叭天线 |
90GHz～140GHz |
|
|
89905Q |
圆锥喇叭天线 |
110GHz～170GHz |
|
|
89905R |
圆锥喇叭天线 |
140GHz～220GHz |
|
|
89905SA |
圆锥喇叭天线 |
170GHz～260GHz |
|
|
89905S |
圆锥喇叭天线 |
220GHz～325GHz |
|
|
89905TA |
圆锥喇叭天线 |
260GHz～400GHz |
|
|
89905T |
圆锥喇叭天线 |
325GHz～500GHz |
|
|
89905UA |
圆锥喇叭天线 |
400GHz～600GHz |
|
|
89905U |
圆锥喇叭天线 |
500GHz～750GHz |
|
|
89905VA |
圆锥喇叭天线 |
600GHz～900GHz |
|
|
89905V |
圆锥喇叭天线 |
750GHz～1100GHz |
|
|
89906H |
角锥喇叭天线 |
33GHz～50GHz |
|
|
89906K |
角锥喇叭天线 |
40GHz～60GHz |
|
|
89906NA |
角锥喇叭天线 |
50GHz～75GHz |
|
|
89906N |
角锥喇叭天线 |
60GHz～90GHz |
|
|
89906P |
角锥喇叭天线 |
75GHz～110GHz |
|
|
89906QA |
角锥喇叭天线 |
90GHz～140GHz |
|
|
89906Q |
角锥喇叭天线 |
110GHz～170GHz |
|
|
89906R |
角锥喇叭天线 |
140GHz～220GHz |
|
|
89906SA |
角锥喇叭天线 |
170GHz～260GHz |
|
|
89906S |
角锥喇叭天线 |
220GHz～325GHz |
|
|
89906TA |
角锥喇叭天线 |
260GHz～400GHz |
|
|
89906T |
角锥喇叭天线 |
325GHz～500GHz |
|
|
89906UA |
角锥喇叭天线 |
400GHz～600GHz |
|
|
89906U |
角锥喇叭天线 |
500GHz～750GHz |
|
|
89906VA |
角锥喇叭天线 |
600GHz～900GHz |
|
|
89906V |
角锥喇叭天线 |
750GHz～1100GHz |
-
