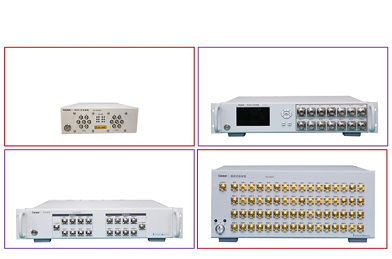

• 方案概述

    系列化开关矩阵是提高被测件测试效率、实现自动化测试的核心设备,是基于标准控制平台可进行定制化设计的产品。系列化开关矩阵工作频率范围覆盖DC~67GHz,可通过LAN、GPIB、RS232和USB-B等标准控制接口,支持客户端、Web页面、驱动库等多种便捷的控制方式,提高开关矩阵使用灵活性,能够满足TR组件、放大器、开关等多种射频微波类产品与测试设备间通道快速切换和通道状态控制的需求,为自动测试系统的搭建提供强有力的支持。

  • 功能特点

    • DC~67GHz全频段覆盖

      覆盖DC~18GHz/26.5GHz/40GHz/50GHz/67GHz等频段,满足不同工作频率的被测件自动测试要求。

    • 优异的通道间隔离度

      通道间隔离度达到DC~26.5GHz ≥75dB、26.5GHz~50GHz ≥70dB、50GHz~67GHz ≥65dB,减小测试过程中通道间的信号的串扰,减小开关矩阵引入的系统测量不确定度。

    • 良好的指标稳定性

      微波器部件之间通过半刚性电缆连接,其塑形特性可保证开关矩阵在较长的时间周期内具有良好的指标稳定性,减少自动测试系统校准频次,提高测试效率。

    • 自由定制的通道拓扑

      根据测试需求定制化设计通道拓扑结构,使开关矩阵在满足自动测试的基础上优化端口驻波比、通道插损等指标,减小开关矩阵引入的系统测量不确定度。

    • 灵活多样的远程控制

      配置有LAN、GPIB、RS232、USB-B等标准总线接口,支持TCP/IP、HTTP、IEEE488.2、USB-TMC等控制协议,满足不同测试场景下的控制需求。

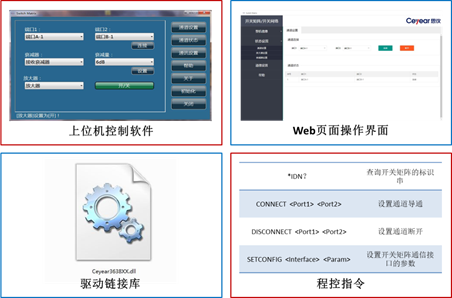

      配套软件上位机控制软件、Web页面操作界面和符合IVI-C标准的驱动链接库,并提供程控指令,在满足自动测试系统控制的基础上提供多种独立远程控制方式,为系统的搭建、状态检查提供便捷的控制方式。

    • 便捷的本地显示控制(选配)

      若有本地操作、通道状态查看需求,可选配按键和触显一体的液晶显示。

  • 典型应用

    应用及示例

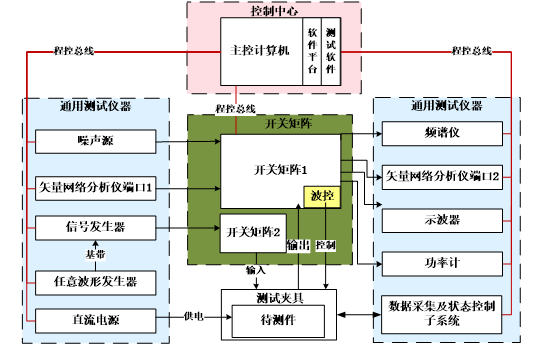

    开关矩阵可用于自动测试系统的微波通道自动切换、微波通道幅相状态控制和被测件状态控制,在微波组件自动测试、天线自动测试和频谱监测等领域均有广泛应用。





    技术规范

    参数名称

    技术指标

    型号

    3638CJ

    3638CK

    3638ED

    3638FD

    频率范围

    DC~18GHz

    DC~18GHz

    DC~26.5GHz

    DC~40GHz

    通道配置

    2路1选6

    1选20

    2路1选16

    1选32

    端口驻波比

    ≤1.70:1

    ≤1.70:1

    ≤1.80:1

    ≤2.30:1

    通道插损

    ≤7.00dB

    ≤7.00dB

    ≤6.00dB

    ≤8.00dB

    通道间隔离度

    ≥75dB

    ≥75 dB

    ≥75 dB

    ≥70dB

    最大承受功率

    1W

    1W

    1W

    1W

    接口形式

    N型-K

    N型-K

    3.5mm-K

    2.92mm-K

    外形尺寸

    2U

    3U

    4U

    4U

    宽(mm)

    482.6±2

    482.6±2

    482.6±2

    482.6±2

    高(mm)

    88±2

    132±2

    177±2

    177±2

    深(mm)

    400±2

    450±2

    550±2

    550±2

    屏幕

    电源

    220(1±10%)VAC,50(1±5%)Hz

    功耗

    ≤100W

    环境适应性

    符合 GJB3947A-2009四级设备标准要求


    *备注:上表所列为典型产品,端口驻波比、通道插损等指标根据通道拓扑结构调整,表中所列外形尺寸为典型外形尺寸,需根据设计需求调整


    订货信息


    • 定制整机

    主 机

    描 述

    备注

    3638D

    开关矩阵(DC~18GHz)

    默认中文,不带屏幕

    3638E

    开关矩阵(DC~26.5GHz)

    默认中文,不带屏幕

    3638F

    开关矩阵(DC~40GHz)

    默认中文,不带屏幕

    3638H

    开关矩阵(DC~50GHz)

    默认中文,不带屏幕

    3638L

    开关矩阵(DC~67GHz)

    默认中文,不带屏幕

    3638M

    光开关矩阵

    默认中文,不带屏幕



    • 标配

    序号

    名 称

    说明

    1

    电源线组件

    标准三芯电源线

    2

    用户手册

    1本

    3

    产品合格证

    1件

    4

    控制软件光盘

    1本



    • 选件

    组件编号

    名称

    描述

    结构形式选件

    3638D/E/F/H/L/MA

    便携式结构


    3638D/E/F/H/L/MB

    2U标准结构

    (482.6±2)mm×(88±2)mm×(500±2)mm

    3638D/E/F/H/L/MC

    3U标准结构

    (482.6±2)mm×(132±2)mm×(550±2)mm

    3638D/E/F/H/L/MD

    4U标准结构

    (482.6±2)mm×(177±2)mm×(550±2)mm

    3638D/E/F/H/L/ME

    定制化结构

    根据用户需求,进行定制化设计

    路由通道选件

    3638-S102

    1选2

    适用于A/B/E

    3638-S106

    1选6

    适用于A/B/E

    3638-S108

    1选8

    适用于A/B/E

    3638-S112

    1选12

    适用于A/B/E

    3638-S116

    1选16

    适用于B/C/E

    3638-S118

    1选18

    适用于B/C/E

    3638-S124

    1选24

    适用于B/C/E

    3638-S132

    1选32

    适用于C/E

    3638-S148

    1选48

    适用于D/E

    3638-S164

    1选64

    适用于D/E

    3638-S202

    2选2

    适用于A/B/E

    3638-S206

    2选6

    适用于A/B/E

    3638-S208

    2选8

    适用于A/B/E

    3638-S212

    2选12

    适用于B/C/E

    3638-S218

    2选18

    适用于C/D/E

    3638-S224

    2选24

    适用于C/D/E

    3638-S232

    2选32

    适用于C/D/E

    3638-S248

    2选48

    适用于D/E

    3638-S264

    2选64

    适用于D/E

    3638-S606

    6选6

    适用于A/B/E

    3638-S608

    6选8

    适用于B/C/E

    3638-S612

    6选12

    适用于B/C/E

    3638-S618

    6选18

    适用于C/D/E

    3638-S624

    6选24

    适用于C/D/E

    3638-S632

    6选32

    适用于D/E

    3638-S648

    6选48

    适用于D/E

    3638-S664

    4选64

    适用于D/E

    3638-F216

    2*16全矩阵

    适用于D/E

    3638-F606

    6*6全矩阵

    适用于D/E

    3638-F208

    2*8全矩阵

    适用于D/E

    3638-A****

    全定制

    根据用户需求,进行定制化设计

    通用选件

    3638-001

    4.3寸屏选件

    用于本地操作,适用于结构尺寸B/C/D系列;选择该选件,面板连接器数量将减半

    3638-002

    7寸屏选件

    用于本地操作,适用于结构尺寸C/D系列;选择该选件,面板连接器数量将减半

    3638-003

    英文选件

    配置英文前后面板、软件

    3638-004

    进口开关选件

    用于大功率开关路由构建

    3638-005

    放大器选件

    根据用户需求,进行定制化设计

    3638-006

    衰减器选件

    根据用户需求,进行定制化设计

    3638-007

    功分器选件

    根据用户需求,进行定制化设计

    3638-008

    环形器选件

    根据用户需求,进行定制化设计

    3638-009

    移相器选件

    根据用户需求,进行定制化设计

    3638-010

    检波器选件

    根据用户需求,进行定制化设计

    3638-011

    滤波器选件

    根据用户需求,进行定制化设计

    3638-012

    光开关选件

    根据用户需求,进行定制化设计
