SPDT同轴开关-中电科思仪科技股份有限公司

单刀双掷开关（无负载、自保持、TTL控制）

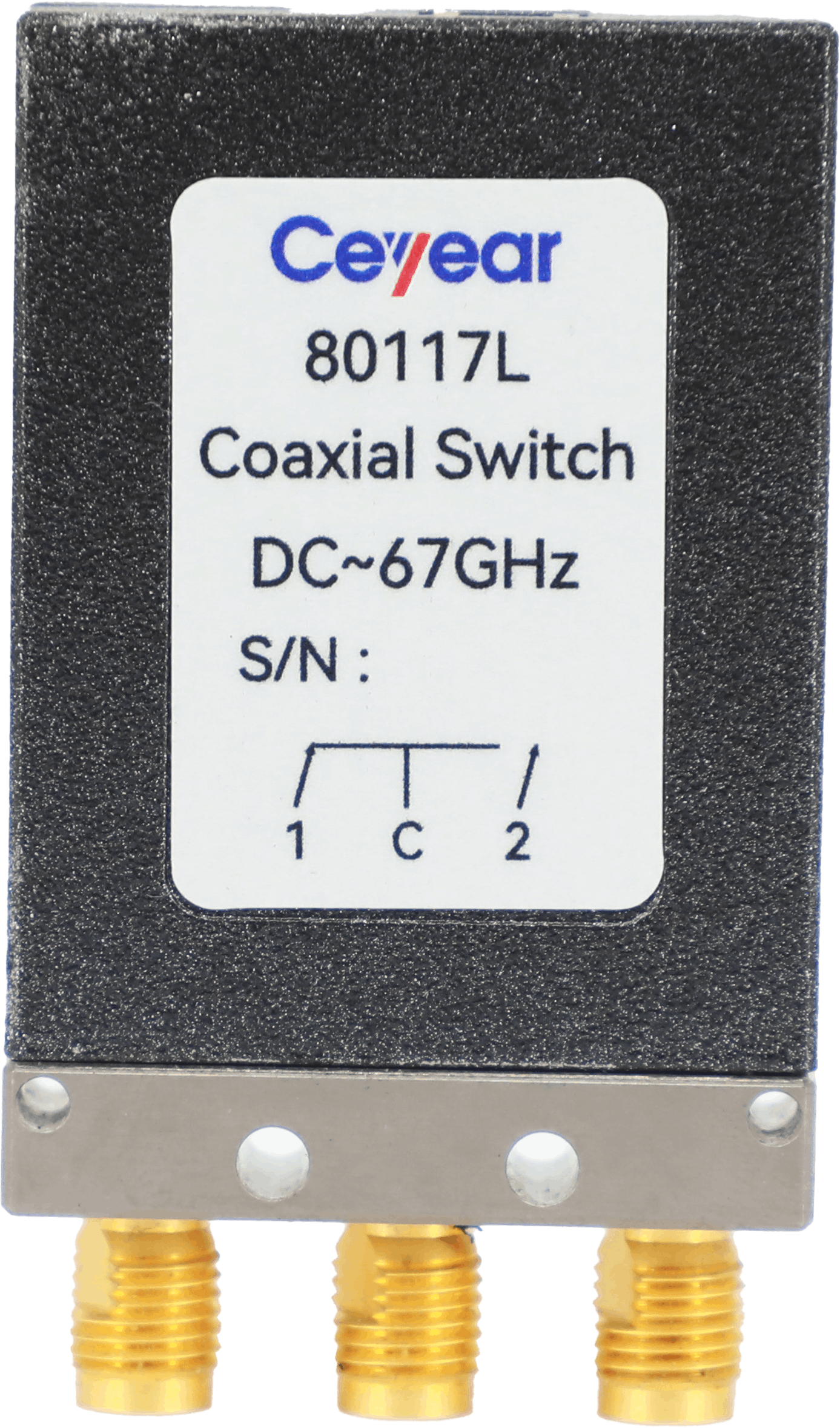

型号	80117D系列	80117E系列	80117F系列	80117H系列	80117L系列
名称	同轴开关	同轴开关	同轴开关	同轴开关	同轴开关
类型	SPDT	SPDT	SPDT	SPDT	SPDT
频率范围（GHz）	DC～18	DC～26.5	DC～40	DC～50	DC～67
驻波比(Max)	1.15(DC～4GHz) 1.3(4～12.4GHz) 1.5(12.4～18GHz)	1.15(DC～4GHz) 1.3(4～12.4GHz) 1.5(12.4～26.5GHz)	1.3(DC～10 GHz) 1.5(10～20GHz) 1.8(20～40GHz）	1.25(DC～10GHz) 1.5(10～20GHz) 1.8(20～50GHz)	1.25(DC～10GHz) 1.5(10～20GHz) 1.9(20～67GHz)
插入损耗（dB Max）	0.2(DC～4GHz) 0.3(4～12.4GHz) 0.6(12.4～18GHz)	0.2(DC～4 GHz) 0.3(4～12.4 GHz) 0.6(12.4～26.5GHz)	0.4(DC～10GHz) 0.6(10～20GHz) 0.8(20～40GHz)	0.6(DC～10GHz) 0.8(10～20GHz) 1.0(20～50GHz)	0.6(DC～10GHz) 0.8(10～20GHz) 1.5(20～67GHz)
隔离度（dB Min）	70(DC～18GHz)	70(DC～26.5GHz)	80(DC～10GHz) 70(10～20GHz) 70(20～40GHz)	85(DC～10GHz) 77(10～20GHz) 70(20～50GHz)	85(DC～10GHz) 77(10～20GHz) 70(20～67GHz)
承受功率（连续波W Max）	50(DC～4GHz) 40(4～12.4GHz) 30(12.4～18GHz)	50(DC～4 GHz) 40(4～12.4 GHz) 20(12.4～18GHz）	30(DC～10GHz) 10(10～20GHz) 5(20～40GHz)	20(DC～10GHz) 10(10～20GHz) 5(20～50GHz)	15(DC～10GHz) 5(10～20GHz) 1(20～67GHz)
切换时间 (ms Max)	15，常温	15，常温	15，常温	15，常温	15，常温
重复性（dB Max）	0.05	0.05	0.05	0.1	0.3
寿命 (万次 Min）	100	100	100	100	100
接口形式	SMA（f）	SMA（f）	2.92mm（f）	2.4mm（f）	1.85mm（f）
有无负载	无负载
直流驱动电压（V）	可选：+22～+28（额定值+24V）/+10V～15V（额定值12V）/+4.8～+6（额定值+5V）
直流驱动电流（±10%mA）	120（+24V，常温）/210（+12V，常温）/430（+5V，常温）
控制方式	TTL高/TTL低
继电器结构	自保持

单刀双掷开关（端接负载、自保持、TTL控制）

型号	80113D系列	80113E系列	80113F系列	80113H系列	80113L系列	80113N系列	80113P系列
名称	同轴开关	同轴开关	同轴开关	同轴开关	同轴开关	同轴开关	同轴开关
类型	SPDT	SPDT	SPDT	SPDT	SPDT	SPDT	SPDT
频率范围（GHz）	DC～18	DC～26.5	DC～40	DC～50	DC～67	DC～90	DC～110
驻波比(Max)	1.15(DC～4GHz)	1.15(DC～4GHz)	1.3(DC～10GHz)	1.25(DC～10GHz)	1.25(DC～10GHz)	1.6(DC～20GHz)	1.5(DC～20GHz)
	1.3(4～12.4GHz)	1.3(4～12.4GHz)	1.5(10～20GHz)	1.5(10～20GHz)	1.5(10～20GHz)	1.8(20～50GHz)	1.8(20～50GHz)
	1.5(12.4～18GHz)	1.5(12.4～26.5GHz)	1.8(20～40GHz）	1.8(20～50GHz)	1.9(20～67GHz)	1.9(50～67GHz) 2.0(67～90GHz)	1.9(50～67GHz) 2.2(67～110GHz)
插入损耗	0.2(DC～4GHz)	0.2(DC～4GHz)	0.4(DC～10GHz)	0.6(DC～10GHz)	0.6(DC～10GHz)	0.8(DC～20GHz)	0.8(DC～20GHz)
（dB Max）	0.3(4～12.4GHz)	0.3(4～12.4GHz)	0.6(10～20GHz)	0.8(10～20GHz)	0.8(10～20GHz)	1.4(20～50GHz)	1.4(20～50GHz)
	0.6(12.4～18GHz)	0.6(12.4～26.5GHz)	0.8(20～40GHz)	1.0(20～50GHz)	1.5(20～67GHz)	1.8(50～67GHz) 2.2(67～90GHz)	1.8(50～67GHz) 2.5(67～110GHz)
隔离度	70(DC～18GHz)	70(DC～26.5GHz)	80(DC～10GHz)	85(DC～10GHz)	85(DC～10GHz)	70(DC～20GHz)	70(DC～20GHz)
（dB Min）			70(10～20GHz)	77(10～20GHz)	77(10～20GHz)	65(20～50GHz)	65(20～50GHz)
			70(20～40GHz)	70(20～50GHz)	70(20～67GHz)	60(50～67GHz)	60(50～67GHz)
						60(67～90GHz)	50(67～110GHz)
承受功率	50(DC～4GHz)	50(DC～4GHz)	30(DC～10GHz)	20(DC～10GHz)	15(DC～10GHz)	—	—
（连续波W Max）	40(4～12.4GHz)	40(4～12.4GHz)	10(10～20GHz)	10(10～20GHz)	5(10～20GHz)
	30(12.4～18GHz)	20(12.4～18GHz)	5(20～40GHz)	5(20～50GHz)	1(20～67GHz)
切换时间	15，常温	15，常温	15，常温	15，常温	15，常温	15，常温	15，常温
(ms Max)	15，常温	15，常温	15，常温	15，常温	15，常温	15，常温	15，常温
重复性	0.05	0.05	0.05	0.1	0.3	0.3	0.3
（dB Max）	0.05	0.05	0.05	0.1	0.3	0.3	0.3
寿命	100	100	100	100	100	50	50
(万次 Min）	100	100	100	100	100	50	50
接口形式	SMA（f）	SMA（f）	2.92mm（f）	2.4mm（f）	1.85mm（f）	1.0mm（f）	1.0mm（f）
有无负载	有负载
直流驱动	可选：+22～+28（额定值+24V）/+10V～15V（额定值12V）/+4.8～+6（额定值+5V）
电压（V）	可选：+22～+28（额定值+24V）/+10V～15V（额定值12V）/+4.8～+6（额定值+5V）
直流驱动	240（+24V，常温）/420（+12V，常温）/860（+5V，常温）
电流（±10%mA）	240（+24V，常温）/420（+12V，常温）/860（+5V，常温）
控制方式	TTL高/TTL低
继电器结构	自保持

单刀双掷开关（无负载、自复位/自保持、TTL控制）

型号	80121D系列	80121E系列	80121F系列	80121H系列
名称	同轴开关	同轴开关	同轴开关	同轴开关
类型	SPDT	SPDT	SPDT	SPDT
频率范围（GHz）	DC～18	DC～26.5	DC～40	DC～50
驻波比(Max)	1.3(DC～6GHz) 1.4(6～12.4GHz) 1.5(12.4～18GHz)	1.3(DC～6GHz) 1.4(6～12.4GHz) 1.5(12.4～18GHz)	1.4(DC～12.4GHz) 1.7(12.4～26.5GHz) 1.9(26.5～40GHz)	1.4(DC～12.4GHz) 1.7(12.4～26.5GHz) 1.9(26.5～50GHz)
插入损耗（dB Max）	0.3(DC～6GHz) 0.4(6～12.4GHz) 0.5(12.4～18GHz)	0.3(DC～6GHz) 0.4(6～12.4GHz) 0.5(12.4～18GHz) 0.6(18～26.5GHz)	0.4(DC～12.4GHz) 0.7(12.4～26.5GHz) 0.8(26.5～40GHz)	0.4(DC～12.4GHz) 0.7(12.4～26.5GHz) 1.1(26.5～50GHz)
隔离度（dB Min）	70(DC～6GHz) 60(6～12.4GHz) 60(12.4～18GHz)	70(DC～6GHz) 60(6～12.4GHz) 60(12.4～18GHz) 55(18～26.5GHz)	60(DC～12.4GHz) 55(12.4～26.5GHz) 50(26.5～40GHz)	60(DC～12.4GHz) 55(12.4～26.5GHz) 50(26.5～50GHz)
承受功率（连续波W Max）	100(DC～6 GHz) 60(6～12.4 GHz) 50(12.4～18GHz)	100(DC～6 GHz) 60(6～12.4 GHz) 50(12.4～18GHz)	30(DC～12.4GHz) 15(12.4～26.5GHz) 10(26.5～40GHz)	20(DC～12.4GHz) 15(12.4～26.5GHz) 10(26.5～40GHz)
切换时间 (ms Max)	15，常温	15，常温	15，常温	15，常温
重复性（dB Max）	0.05	0.05	0.05	0.05
寿命 (万次 Min）	100	100	100	100
接口形式	SMA（f）	SMA(f)	2.92mm(f)	2.4mm（f）
有无负载	无负载
直流驱动电压（V）	可选：+24～+30（额定值+28V）/+11～+13（额定值+12V）/+24～+30（额定值+28V）
直流驱动电流（±10%mA）	165（+28V，常温）/190（+12V，常温）/110（+28V，常温）/300（+12V，常温）
继电器结构	自复位/自保持
控制方式	TTL高

单刀双掷开关（无负载、自保持、直接加电）

型号	80102A	80102
名称	同轴开关	同轴开关
类型	SPDT	SPDT
频率范围（GHz）	DC～26.5	DC～40
驻波比(Max)	1.2(DC～12.4GHz) 1.5(12.4～26.5GHz)	1.8(DC～26.5GHz) 2.0(26.5 ～40GHz)
插入损耗（dB Max）	0.5(DC～12.4GHz) 0.8(12.4 ～26.5GHz)	1.5(DC～26.5GHz) 2.0(26.5～40GHz)
隔离度（dB Min）	60(DC～26.5GHz)	50(DC～26.5GHz) 35(26.5～40GHz)
承受功率（连续波W Max）	20@26.5GHz	5@40GHz
切换时间 (ms Max)	15，常温	15，常温
重复性（dB Max）	0.05	0.05
寿命 (万次 Min）	100	100
接口形式	3.5mm（f）	2.4mm（f）
有无负载	无负载
直流驱动电压（V）	+12～+18 （额定值+15V）
直流驱动电流（±10%mA）	200 （+15V，常温）
继电器结构	自保持
控制方式	直接加电
