微波放大器
微波放大器
产品包括放大器模块和放大器整机。
频带宽，最高频率达67GHz。
采用GaAs或GaN等固态器件设计。
可根据用户要求定制各种放大器模块和整机。
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
低噪声放大器
型号 | 频率范围 （GHz） | 增益 (dB Min) | 噪声系数 (dB Max) | P1dB (dBm Typ) | 电源 (Typ) | 接口形式 | 外形封装 |
80234 | 0.01~2 | 25 | 1.7 | 15 | 230mA@+8V | SMA(f)* | AMP2 |
80230AB | 0.01~6 | 30 | 2.5 (0.1GHz~6GHz) | 16 | 150mA@+8V | SMA(f)* | AMP2 |
80230 | 2~20 | 25 | 4 | 12 | 130mA@+8V | 3.5mm(f) | AMP1 |
80231 | 18~26.5 | 30 | 4 | 10 | 160mA@+5V | 3.5mm(f) | AMP1 |
80232 | 26.5~40 | 30 | 4 | 10 | 270mA@+8V | 2.4mm(f) | AMP1 |
80230F | 0.5~40 | 30 | 6 | 15 | 300mA@+7V | 2.4mm(f) | AMP1 |

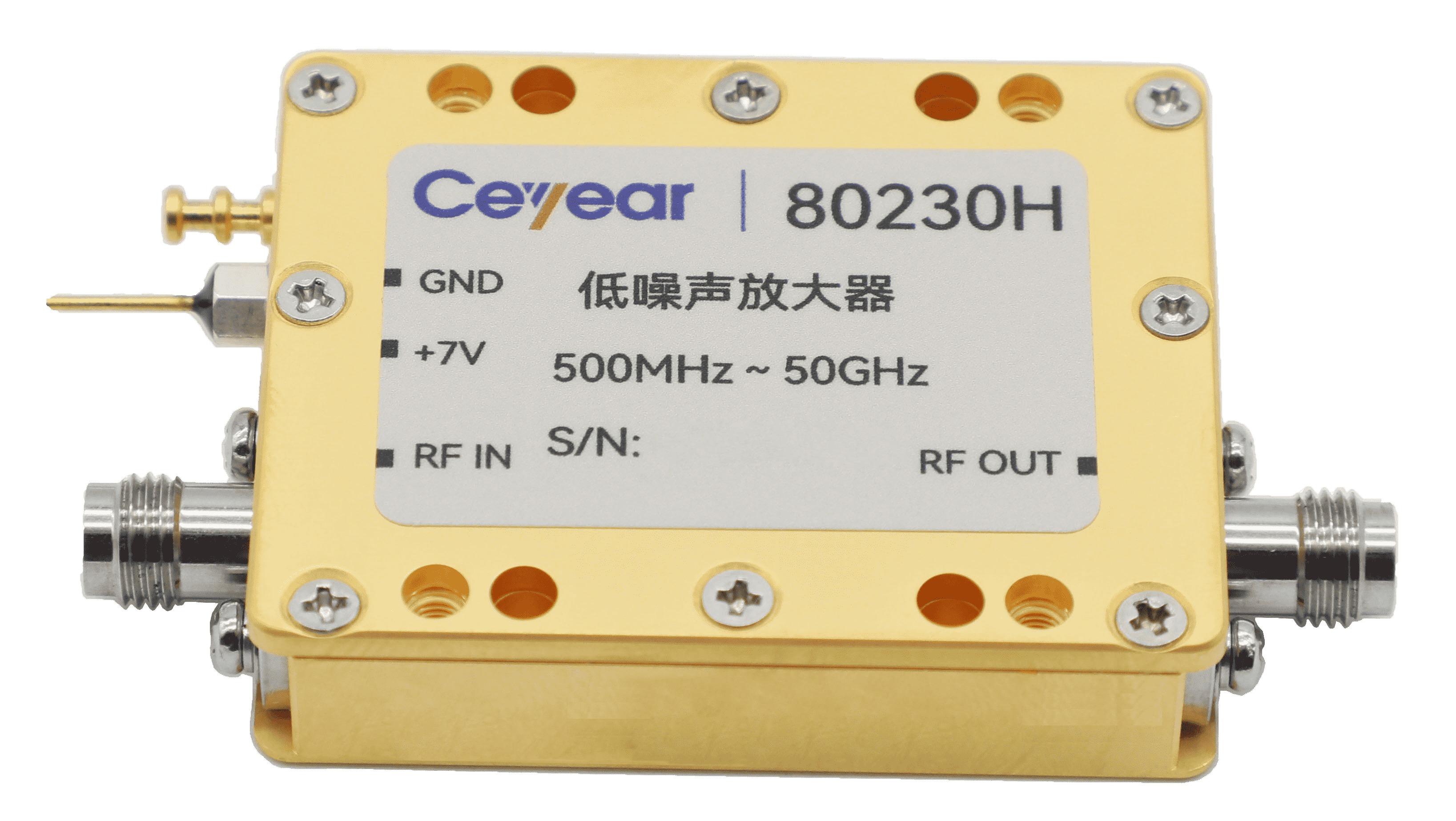

80230H | 0.5-50 | 18 | 5 (0.5GHz~25GHz) 6 (25GHz~40GHz) 8.5 (40GHz~50GHz) | 10（40GHz） 7（50GHz） | 150mA@+7V | 2.4mm(f) | AMP1 |
80230LA | 40~67 | 20 | 5 | - | 180mA@+7V | 1.85mm(f) | AMP1 |
宽带驱动放大器
型号 | 频率范围 （GHz） | 增益 (dB Min) | 噪声系数 (dB Typ) | P1dB (dBm Typ) | Psat (dBm Min) | 电源 (Typ) | 接口形式 | 外形封装 |
80210 | 1~26.5 | 10 | 8 | 19 | 20 | 200mA@+7V | 3.5mm(f) | AMP1 |
80214 | 0.045~26.5 | 25 | 12 | 19 | 20 | 400mA@+7V | 3.5mm(f) | AMP1 |
80223 | 0.045~40 | 25 | 12 | 14 | 16 | 400mA@+7V | 2.4mm(f) | AMP1 |
80241 | 0.045~20 | 21 | 8 | 24 | 25 | 600mA@+9V | 3.5mm(f) | AMP1 |
20~26.5 | 20 | 10 | 19 | 20.5 | ||||
80262L | 40~67 | 14 | - | - | 16 | 0.4A@+7V | 1.85mm(f) | AMP3 |
微波功率放大器
型号 | 频率范围 （GHz） | 增益 (dB Min) | 噪声系数 (dB Typ) | P1dB (dBm Typ) | Psat (dBm Min) | Psat (dBm Typ) | IP3 (dBm Typ) | 电源 (Typ) | 接口 形式 | 外形 封装 |
80244 | 0.05~3 | 30 | 6 | 31 | 33 | 35 | 41 | 0.8A@+26V | SMA(f) | AMP4 |
80246 | 0.8~20 | 32 | 5 | 29 | 30 | 31 | 37 | 1.3A@+10V | 3.5mm(f) | AMP3 |
80243 | 0.8~20 | 28 | 7 | 30 | 31 | 32 | 40 | 2.6A@+10V | 3.5mm(f) | AMP5 |
80253 | 18~26.5 | 29 | 7 | 28 | 29 | 30 | 38 | 1.5A@+9V | 3.5mm(f) | AMP3 |
80255 | 18~40 | 23 | 10 | 22 | 23 | 24 | 34 | 0.8A@+9V | 2.4mm(f) | AMP3 |
80255C | 2.92mm(f) | |||||||||
80264 | 18~40 | 22 | 10 | 24 | 25 | 26 | 36 | 1.5A@+9V | 2.4mm(f) | AMP3 |
80264C | 2.92mm(f) | |||||||||
80256 | 20~40 | 25 | 10 | 24 | 25 | 26 | 35 | 1.2A@+9V | 2.4mm(f) | AMP3 |
80256C | 2.92mm(f) |
小型化低噪声放大器整机
型号 | 频率范围 （GHz） | 增益 (dB Min) | 噪声系数 (dB Max) | P1dB (dBm Typ) | 电源 (Typ) | 接口形式 | 外形 封装 |
80234A | 0.01~2 | 24 | 1.7 | 15 | 220V/ 50Hz （接电源适配器）
12VDC （φ2.5mm直流接线端子） | SMA(f) | AMP13
|
80234B | 0.5~6 | 40 | 3.5（Typ:3） | 14 | N | ||
80230A | 2~20 | 24 | 4.0 | 12 | 3.5mm(f) | ||
80231A | 18~26.5 | 29 | 4.0 | 10 | 3.5mm(f) | ||
80232A | 26.5~40 | 29 | 4.0 | 10 | 2.4mm(f) | ||

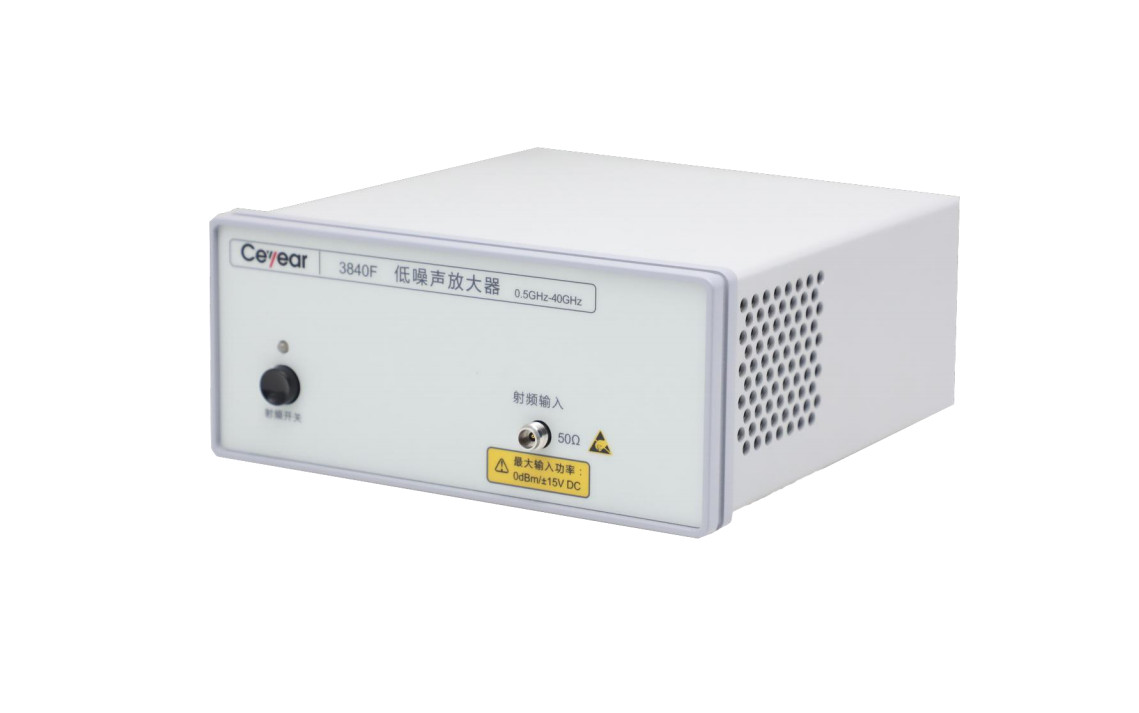

3840F | 0.5~40 | 30 | 6.0 | 15 | 2.4mm(f) | ||
3840H | 0.5-50 | 18 | 5(0.5GHz~25GHz) 6 (25GHz~40GHz) 8.5 (40GHz~50GHz) | 10（40GHz） 7（50GHz） | 2.4mm(f) |
小型化功率放大器整机
型号 | 频率范围 （GHz） | 增益 (dB Min) | 噪声系数 (dB Typ) | P1dB (dBm Typ) | Psat (dBm Min) | Psat (dBm Typ) | IP3 (dBm Typ) | 电源 (Typ) | 接口形式 | 外形封装 |
80241A | 0.045~20 | 20 | 8 | 24 | 25 | - | - | 220V/ 50Hz （接电源适配器）
12VDC （φ2.5mm直流接线端子） | 3.5mm(f) | AMP13
|
20~26.5 | 19 | 10 | 19 | 20.5 | - | - | ||||
80223A | 0.045~40 | 24 | 12 | 14 | 16 | - | - | 2.4mm(f) | ||
80246A | 0.8~20 | 31 | 5 | 29 | 30 | 31 | 37 | 3.5mm(f) | ||
80243A | 0.8~20 | 27 | 7 | 30 | 31 | 32 | 40 | 3.5mm(f) | ||
80253A | 18~26.5 | 28 | 7 | 28 | 29 | 30 | 38 | 3.5mm(f) | ||
80255A | 18~40 | 22 | 10 | 22 | 23 | 24 | 34 | 2.4mm(f) | ||
80255B | 2.92mm(f) | |||||||||
80264A | 18~40 | 21 | 10 | 24 | 25 | 26 | 36 | 2.4mm(f) | ||
80264B | 2.92mm(f) | |||||||||
80256A | 20~40 | 24 | 10 | 24 | 25 | 26 | 35 | 2.4mm(f) | ||
80256B | 2.92mm(f) |
主机型号
|
编号 |
名称 |
描述 |
|
|---|---|---|---|
|
80230LA |
低噪声放大器 |
40GHz~67GHz |
|
|
80234 |
低噪声放大器 |
0.01GHz~2GHz |
|
|
80230AB |
低噪声放大器 |
0.01GHz~6GHz |
|
|
80230 |
低噪声放大器 |
2GHz~20GHz |
|
|
80231 |
低噪声放大器 |
18GHz~26.5GHz |
|
|
80232 |
低噪声放大器 |
26.5GHz~40GHz |
|
|
80230F |
低噪声放大器 |
0.5GHz~40GHz |
|
|
80230H |
低噪声放大器 |
0.5GHz~50GHz |
|
|
80210 |
宽带驱动放大器 |
1GHz~26.5GHz |
|
|
80214 |
宽带驱动放大器 |
0.045GHz~26.5GHz |
|
|
80223 |
宽带驱动放大器 |
0.045GHz~40GHz |
|
|
80241 |
宽带驱动放大器 |
0.045GHz~26.5GHz |
|
|
80262L |
宽带驱动放大器 |
40GHz~67GHz |
|
|
80244 |
微波功率放大器 |
0.05GHz~3GHz |
|
|
80246 |
微波功率放大器 |
0.8GHz~20GHz |
|
|
80243 |
微波功率放大器 |
0.8GHz~20GHz |
|
|
80253 |
微波功率放大器 |
18GHz~26.5GHz |
|
|
80255 |
微波功率放大器 |
18GHz~40GHz |
|
|
80255C |
微波功率放大器 |
18GHz~40GHz |
|
|
80264 |
微波功率放大器 |
18GHz~40GHz |
|
|
80264C |
微波功率放大器 |
18GHz~40GHz |
|
|
80256 |
微波功率放大器 |
20GHz~40GHz |
|
|
80256C |
微波功率放大器 |
20GHz~40GHz |
|
|
80234A |
低噪声放大器 |
0.01GHz~2GHz |
|
|
80234B |
低噪声放大器 |
0.5GHz~6GHz |
|
|
80230A |
低噪声放大器 |
2GHz~20GHz |
|
|
80231A |
低噪声放大器 |
18GHz~26.5GHz |
|
|
80232A |
低噪声放大器 |
26.5GHz~40GHz |
|
|
3840F |
低噪声放大器 |
0.5GHz~40GHz |
|
|
3840H |
低噪声放大器 |
0.5GHz-50GHz |
|
|
80241A |
微波功率放大器 |
0.045GHz~26.5GHz |
|
|
80223A |
微波功率放大器 |
0.045GHz~40GHz |
|
|
80246A |
微波功率放大器 |
0.8GHz~20GHz |
|
|
80243A |
微波功率放大器 |
0.8GHz~20GHz |
|
|
80253A |
微波功率放大器 |
18GHz~26.5GHz |
|
|
80255A |
微波功率放大器 |
18GHz~40GHz |
|
|
80255B |
微波功率放大器 |
18GHz~40GHz |
|
|
80264A |
微波功率放大器 |
18GHz~40GHz |
|
|
80264B |
微波功率放大器 |
18GHz~40GHz |
|
|
80256A |
微波功率放大器 |
20GHz~40GHz |
|
|
80256B |
微波功率放大器 |
20GHz~40GHz |
-
