典型应用

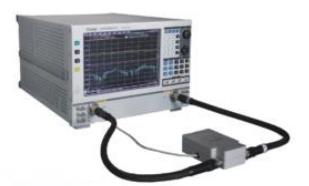

  • 增益压缩二维扫描,提高测试效率

    放大器等有源器件的增益压缩测量应用(S86选件)仅需一次设置,一次连接,一次校准就可以得到放大器在频域的所有增益压缩参数(包括压缩点的输入功率,压缩点的输出功率,压缩点的增益等)和线性参数(包括线性增益,输入匹配,输出匹配等)。具有:

    Ø  快速准确的智能扫描;

    Ø  一目了然的向导校准;

    Ø  方便快捷的USB电子校准,USB功率校准;

    Ø  二维扫描(频率点扫功率和功率点扫频率)一次完成;

    Ø  多种压缩方法——从线性/最大增益压缩、从饱和态压缩、回退法和X/Y法。



  • 混频器/变频器测试

    3672系列矢量网络分析仪四端口测量功能选件(400S82S83S84选件)具有内置双源,可以完成混频器/变频器标量和矢量参数测试。

    1)混频器/变频器标量参数测量

    混频器/变频器标量测量应用选件(S82选件)可以得到频域的所有标量参数(包括输入/输出端口匹配、变频增益、输入/输出端功率等)。相比以往测试方法其优势在于:

    Ø  一次连接设置,多参数测试一次性完成;

    Ø  人性化简易的校准界面;

    Ø  方便快捷的USB电子校准件校准,USB功率探头功率校准;

    Ø  内置双激励源,无需额外信号源提供本振信号;

    Ø  基于端口匹配的功率校准技术;

    Ø  为用户解决高准确度的混频器标量参数测试需求。


    2)混频器/变频器矢量参数测量

    矢量混频/变频器件测试应用选件(S83选件)集变频器件的变频损耗或增益、端口输入/输出功率(正向及反向)、驻波、相位及群时延等参数测量于一体的测试应用软件。其主要特点包括:

    Ø  测量过程需使用一个参考混频器进行表征;

    Ø  内置双激励源,无需额外信号源提供本振信号;

    Ø  测试参数全面,相比于标量混频器测试增加了相位及群时延等参数的测试功能。10.jpg

  • 滤波器测试

    3672系列矢量网络分析仪具有滤波器测试菜单,可以得到滤波器在频域的所有通带指标(包括带宽,中心频点频率、Q值,左截止频率、右截止频率等)和阻带指标(包括动态范围,隔离度等)。具有:

    Ø  快速准确的分段扫描;

    Ø  一目了然的校准向导;

    Ø  快捷的高精度电子校准技术;

    Ø  通带和阻带指标一次测量完成。


  • 一体化脉冲S参数测试

    3672系列矢量网络分析仪具有脉冲调制信号输出,可以完成脉冲状态下S参数测试。具有:

    Ø  内置四通道脉冲发生器和脉冲调制器,端口13可输出脉冲调制信号;

    Ø  完整的脉冲解决方案,可在宽带模式和窄带模式下进行脉冲内定点、脉冲包络和扫频脉冲测量;

    Ø  可与外部脉冲发生器和脉冲调制器同步,实现复杂脉冲同步测试。


  • 自动化测试

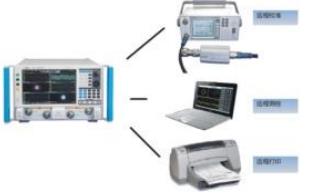

    通过GPIB总线接口、网口提供灵活多样的控制方式,只需完成设备的互联,发送命令即可。为您提供一体化自动测试方案,包括自动校准、自动测量、自动读取、自动打印等。具有:

    Ø  简单的控制方式,一根网线、一个GPIB卡;

    Ø  有效的降低成本,解放有限的人力资源;

    Ø  在有效的时间内完成更多的测试,大大缩短开发周期;

    Ø  完成人工不可能完成的任务,如精确时间控制,复杂环境下的测试等。


  • 噪声系数和噪声参数测试

    3672系列矢量网络分析仪噪声系数选件(003选件),结合矢量误差修正和独特的源端调配校准方法,提供高精度的噪声系数和噪声参数测量功能。

    噪声系数测量选件(003选件)可以得到被测件的噪声系数、噪声参数、噪声功率参数和噪声相关矩阵,相比以往测试方法其优势在于:

    Ø  一次连接设置,噪声系数、噪声参数和S参数等多种参数测试一次性完成;

    Ø  较小噪声系数的精确测量;

    Ø  测量范围大(0dB~55dB);

    Ø  可用于芯片在片噪声系数的精确测量;

    Ø  可用于夹具、测试系统等场景下噪声系数的精确测量。
