混频器
宽频带,最高频率可达325GHz
包括基波混频器和谐波混频器
动态范围大、噪声系数低
配置选件
获取报价
技术指标
订购信息
资料库
型 号 | 频 率 范 围(GHz) | 本振功率 (dBm) | 变频损耗 (dB Typ) | 隔离度 (dB Typ) | 接口 形式 | |||
射频 | 本振 | 中频 | 本振-射频 | 本振-中频 | ||||

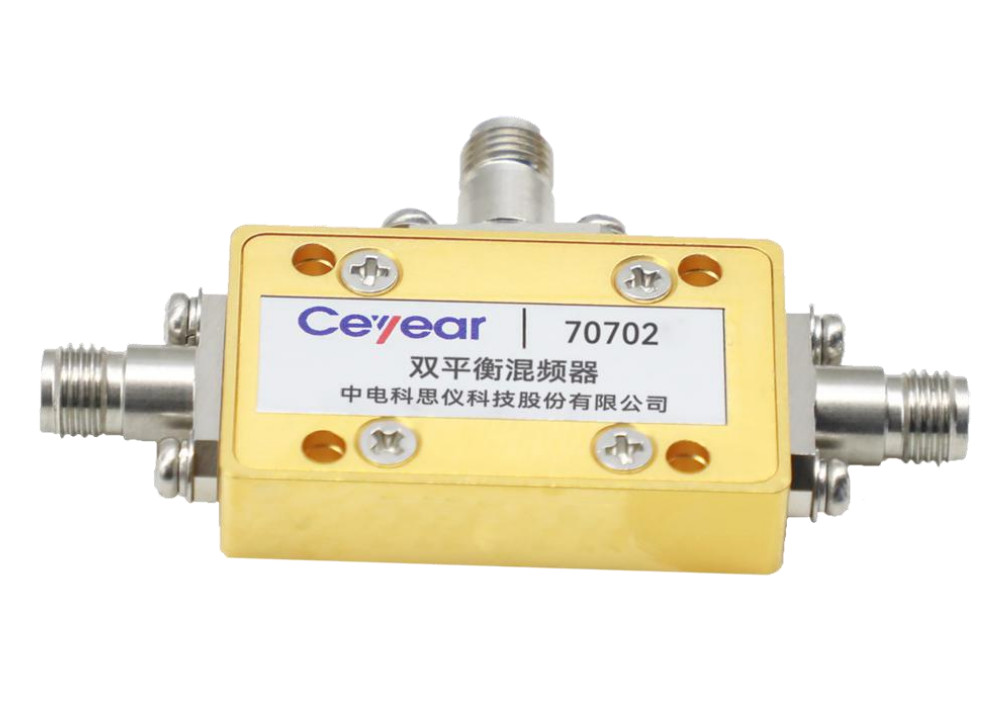

70702 | 2.0~20.0 | 2.0~20.0 | DC~0.7 | 15~18 | 7.5 | 25 | 20 | SMA(f) |

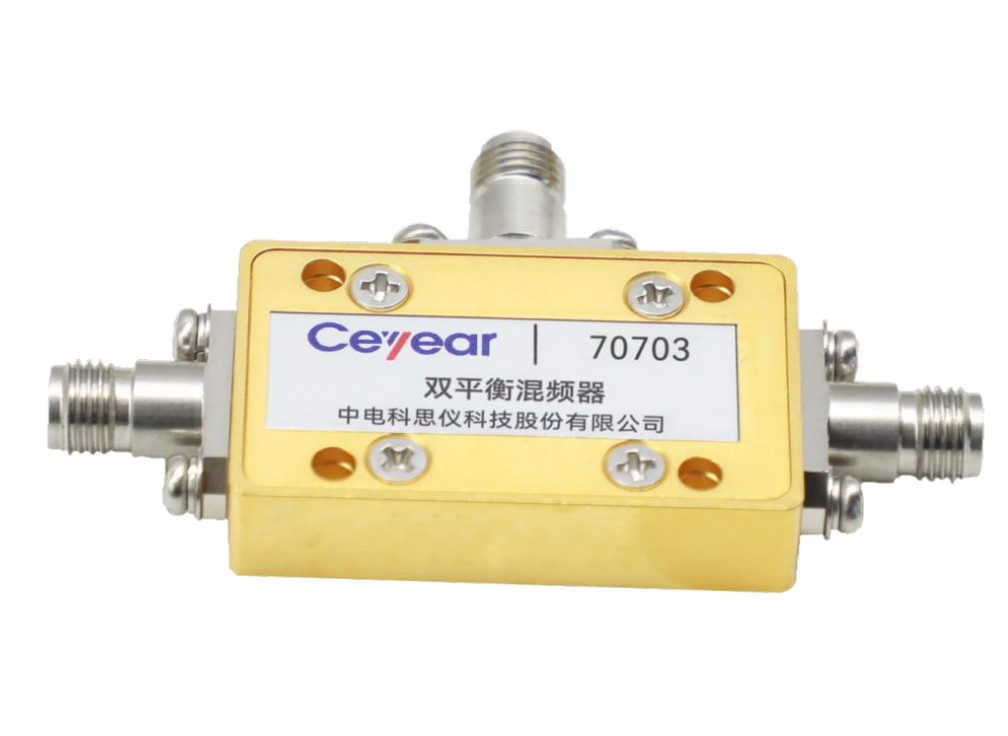

70703 | 1.6~26.5 | 2.0~26.5 | DC~0.7 | 15~18 | 9.5 | 20 | 20 | SMA(f) |

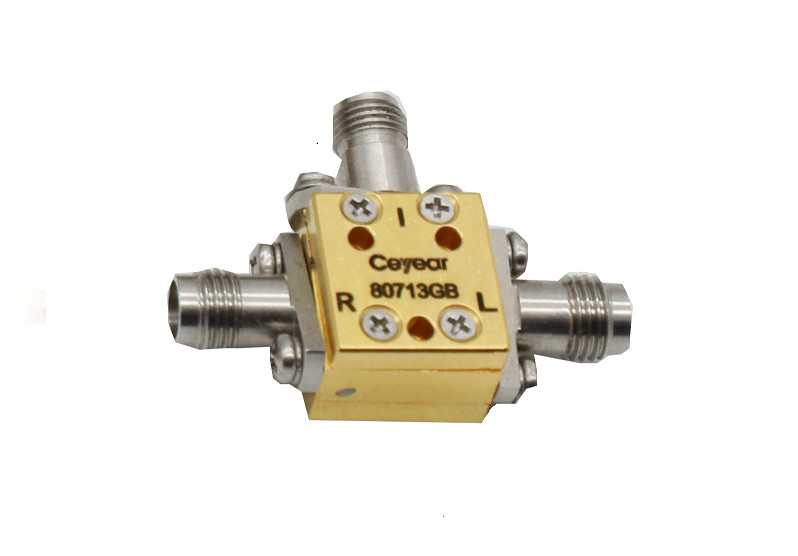

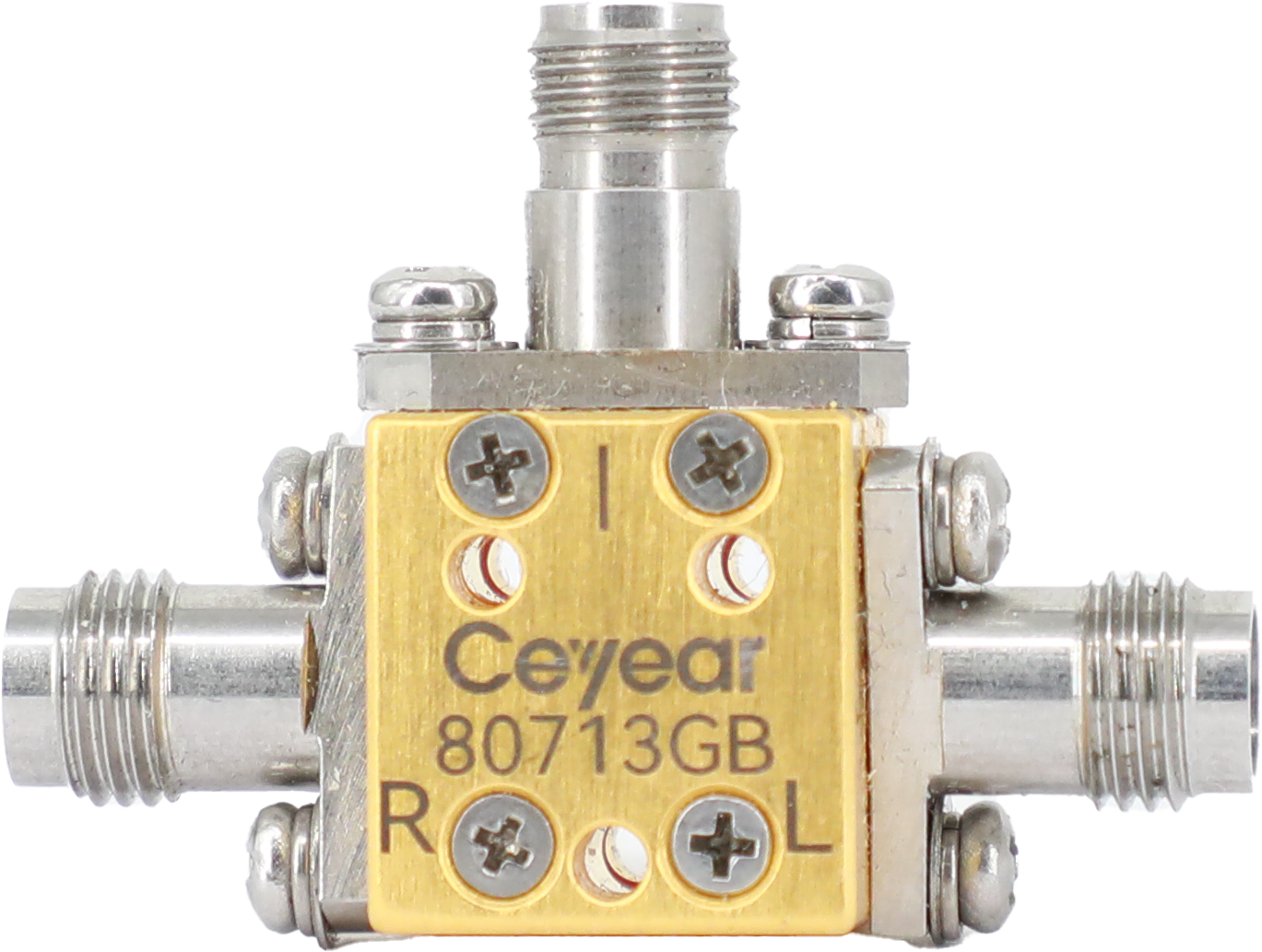

80713GB | 4~50 | 4~50 | DC~2 | 10~14 | 10 | 25 | 25 | 2.4mm(f) SMA(f) |
型 号 | 频 率 范 围(GHz) | 本振功率 (dBm) | 变频损耗 (dB Typ) | 接口形式 | ||||
射频 | 本振 | 中频 | 射频 | 本振 | 中频 | |||
82706 | 40~60 | 36/44 | 4~16 | 12~15 | 10 | WR-19 | WR-22 | 3.5mm(f) |
82707 | 50~75 | 46/57 | 4~18 | 12~15 | 11 | WR-15 | WR-19 | 3.5mm(f) |
型 号 | 频 率 范 围 (GHz) | 变频损耗 (dB Max) | 谐波次数 | 本振功率(dBm) | 变频频响 (dB) | 偏置电压 (V) | 接口形式 | ||
射频 | 本振 | 中频 | |||||||
82717A | 40~60 | 22 | 3 | 10~15 | ±2.5 | +5 | WR-19 | 2.4mm(f) | 3.5mm(f) |
82717B | 50~75 | 27 | 5 | 10~15 | ±2.5 | +5 | WR-15 | 2.4mm(f) | 3.5mm(f) |
82717C | 75~110 | 30 | 7 | 10~15 | ±3.2 | +5 | WR-10 | 2.4mm(f) | 3.5mm(f) |
82717D | 110~170 | 36 | 9 | 10~15 | ±6.0 | +5 | WR-06 | 2.4mm(f) | 3.5mm(f) |
82717E | 170~220 | 40 | 7 | 10~15 | — | +5 | WR-05 | 2.4mm(f) | 3.5mm(f) |
82717F | 220~325 | 46 | 9 | 10~15 | — | +5 | WR-03 | 2.4mm(f) | 3.5mm(f) |
编号 |
名称 |
描述 |
|
---|---|---|---|
70702 |
微波宽带双平衡混频器 |
RF: 2.0GHz~20.0GHz |
|
70703 |
微波宽带双平衡混频器 |
RF:1.6GHz~26.5GHz |
|
80713GB |
微波宽带双平衡混频器 |
RF:4GHz~50GHz |
|
82706 |
毫米波平衡混频器 |
RF:40GHz~60GHz |
|
82707 |
毫米波平衡混频器 |
RF:50GHz~75GHz |
|
82717A |
毫米波谐波混频器 |
40GHz~60GHz |
|
82717B |
毫米波谐波混频器 |
50GHz~75GHz |
|
82717C |
毫米波谐波混频器 |
75GHz~110GHz |
|
82717D |
毫米波谐波混频器 |
110GHz~170GHz |
|
82717E |
毫米波谐波混频器 |
170GHz~220GHz |
|
82717F |
毫米波谐波混频器 |
220GHz~325GHz |
